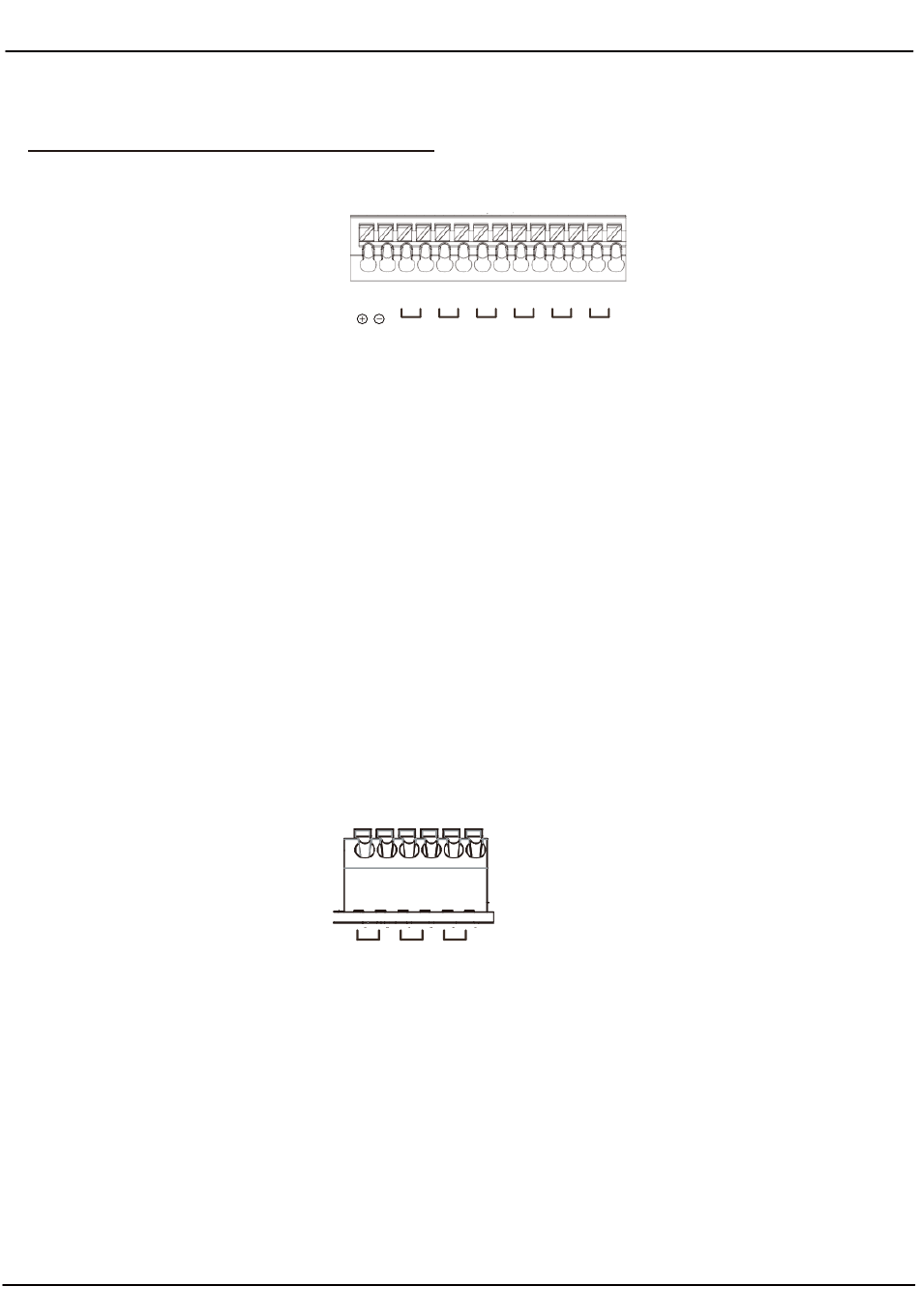

Innenliegende Teile und Ihre Funktion
Ausgangsklemme
Die sechs Ausgänge können auf N.O. oder N.C. eingestellt werden.
Sie sind jedoch immer „offen", wenn die Stromversorgung ausgeschaltet ist.
Für die Ausgänge sind die folgenden Optionen wählbar.
Alarm
- Master-Alarm (MO)
- Zonenalarm (A1)
- Zonenalarm [Zuweisung]
(A11, A12, A21, A22, B11, B12, B21, B22)
Eingangsklemme
Für die Funktion des Signaleingangs sind die folgenden Optionen wählbar.
- Erkennungsprofil wechseln
- Bereichseinstellung
- Schalten Sie die LEDs ein
- Meldertest
Power 1 2 3 4 5
Output; N.O./N.C.
Fehlerart
- Abdeckschutz (AM)
- Verdrehschutz (AR)
- Verschmutzung (SO)
- Unzureichende Strahlenintensität (DQ)
- Gerätefehler (TR)
- Manipulationsausgang (TA)
- Geräteüberwachung (DM)
1 2 A B
Input RS-485
