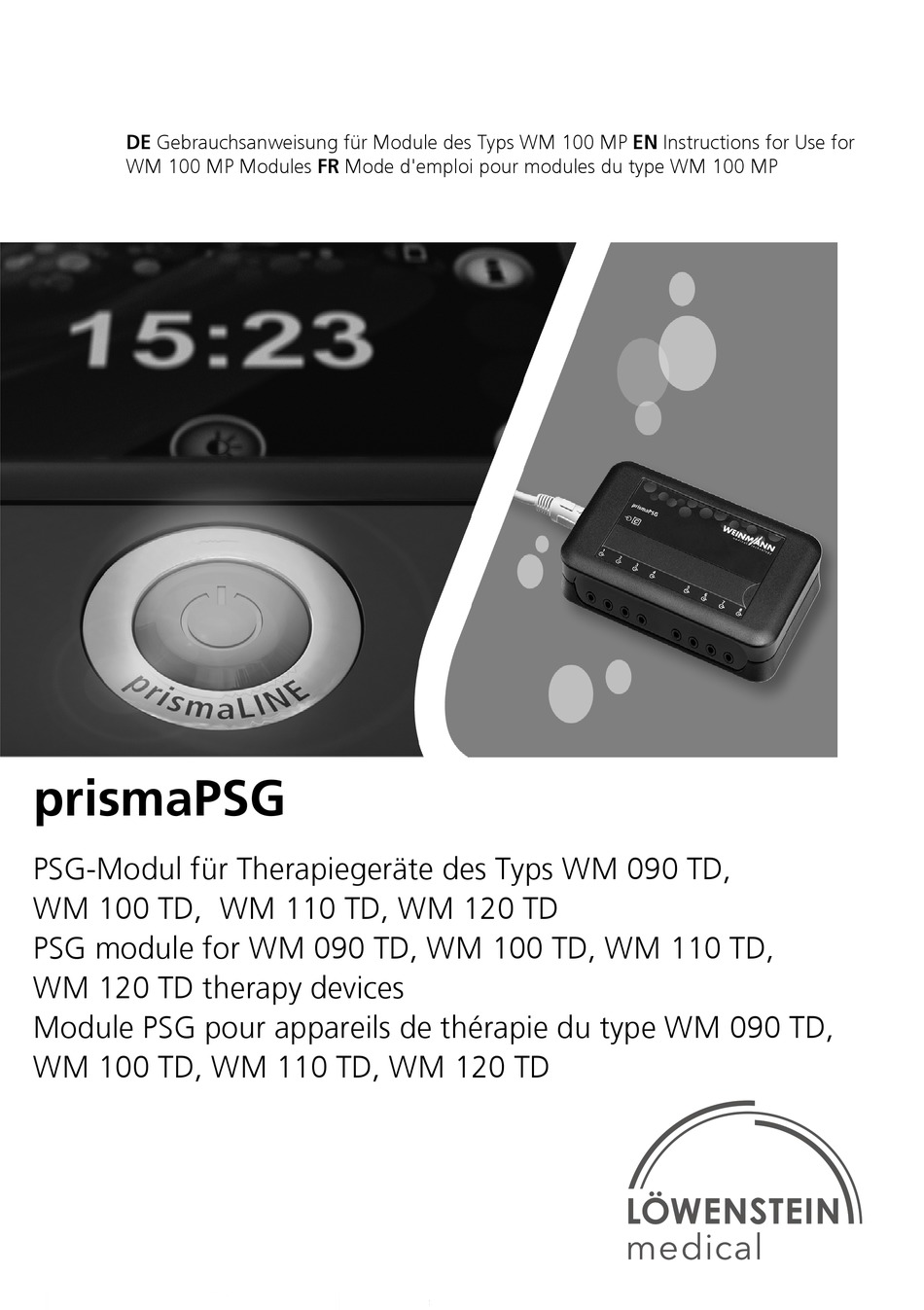

DE Gebrauchsanweisung für Module des Typs WM 100 MP EN Instructions for Use for
WM 100 MP Modules FR Mode d'emploi pour modules du type WM 100 MP
prismaPSG
PSG-Modul für Therapiegeräte des Typs WM 090 TD,
WM 100 TD, WM 110 TD, WM 120 TD
PSG module for WM 090 TD, WM 100 TD, WM 110 TD,
WM 120 TD therapy devices
Module PSG pour appareils de thérapie du type WM 090 TD,
WM 100 TD, WM 110 TD, WM 120 TD
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Lowenstein Medical prismaPSG
Inhaltszusammenfassung für Lowenstein Medical prismaPSG
- Seite 1 DE Gebrauchsanweisung für Module des Typs WM 100 MP EN Instructions for Use for WM 100 MP Modules FR Mode d'emploi pour modules du type WM 100 MP prismaPSG PSG-Modul für Therapiegeräte des Typs WM 090 TD, WM 100 TD, WM 110 TD, WM 120 TD...
-
Seite 2: Inhaltsverzeichnis
Sicherheit Sicherheitshinweise ............... 5 Allgemeine Hinweise ..............6 Warnhinweise in diesem Dokument ..........7 Produktbeschreibung Übersicht Modul prismaPSG ............8 Kennzeichnungen und Symbole ............. 9 Vorbereitung und Bedienung Modul prismaPSG anschließen ............. 10 Modul prismaPSG abnehmen ............12 Skalierung am PSG-System ............12 Hygienische Aufbereitung Allgemeine Hinweise .............. - Seite 3 Inhaltsverzeichnis 10.2 Lieferumfang ................20 10.3 Zubehör ..................20 10.4 Ersatzteile ................... 20 10.5 Garantie ..................21 10.6 Konformitätserklärung ..............21 prismaPSG...
-
Seite 4: Einführung
Leitungen auf einen PSG gegeben werden. Es stehen acht analoge Kanäle zur Verfügung. Das Modul WM 100 MP wird von Fachpersonal in Schlaflaboren zur Diagnose und Titration eingesetzt. Das Modul WM 100 MP ist nur zur Verwendung in Räumen vorgesehen. prismaPSG... -
Seite 5: Sicherheit
Gerät nur innerhalb der vorgeschriebenen Umgebungsbedingungen betreiben (siehe Kapitel „Technische Daten“). Gerät nur in geschlossenen Räumen betreiben. Hinweis Sachschaden durch Schmutz im Gerät! Eindringender Schmutz während des Transports kann das Gerät beschädigen. Gerät in der zugehörigen Transporttasche transportieren. prismaPSG... -
Seite 6: Allgemeine Hinweise
Fachpersonal durchführen. • Schließen Sie ausschließlich die gemäß dieser Gebrauchsanweisung zugelassenen Therapiegeräte und Module an. An das Modul prismaPSG dürfen nur medizinisch zugelassene PSG-Systeme angeschlossen werden. Platzieren Sie nichtmedizinische Geräte außerhalb der Patientenumgebung. • Der Betreiber ist verantwortlich für die Sicherstellung der Kompatibilität des Therapiegeräts und aller vor dem Einsatz mit... -
Seite 7: Warnhinweise In Diesem Dokument
Kennzeichnet eine Gefahrensituation. Wenn Sie diesen Hinweis nicht beachten, kann es zu leichten oder mittleren Verletzungen kommen. Hinweis! Kennzeichnet eine schädliche Situation. Wenn Sie diesen Hinweis nicht beachten, kann es zu Sachschäden kommen. Kennzeichnet nützliche Hinweise innerhalb von Handlungsabläufen. prismaPSG... -
Seite 8: Produktbeschreibung
3 Produktbeschreibung Produktbeschreibung 3.1 Übersicht Modul prismaPSG 3-1 Modul prismaPSG Bezeichnung Beschreibung Dient zur Aufnahme der Anschlussleitung PSG an Modul Anschluss PSG prismaPSG. Analoge Ausgangsbuchse 8 Atemfrequenz Analoge Ausgangsbuchse 7 Tidalvolumen Analoge Ausgangsbuchse 6 Minutenvolumen Analoge Ausgangsbuchse 5 Istdruck Analoge Ausgangsbuchse 4... -
Seite 9: Kennzeichnungen Und Symbole
3 Produktbeschreibung 3.2 Kennzeichnungen und Symbole Symbol Beschreibung Symbole auf dem Geräteschild Typ: WM 100 MP Typenbezeichnung für prismaPSG SN: XXXXX Seriennummer Hersteller und Herstelldatum IP-Schutzklasse: Schutzgrad gegen den Zugang von gefährlichen Teilen und IP21 gegen feste Fremdkörper. Gerät ist tropfwassergeschützt. -
Seite 10: Vorbereitung Und Bedienung
4 Vorbereitung und Bedienung Vorbereitung und Bedienung 4.1 Modul prismaPSG anschließen Das Modul prismaPSG (Typ WM 100 MP) wird an das Modul prismaCONNECT des Typs WM 100 MC oder das Modul prisma HUB (WM 090 MC) angeschlossen. Schließen Sie ausschließlich die gemäß dieser Gebrauchsanweisung zugelassenen Therapiegeräte und Module... - Seite 11 HUB 2. Anderen Stecker der Anschlussleitung PSG an den Anschluss Modulschnittstelle des Moduls prismaCONNECT oder prisma HUB anschließen. 3. Modul prismaPSG mit einem PSG verbinden. Dafür stehen vorkonfigurierte Stecker und ein universelles Kabel zur Konfiguration zur Verfügung. (siehe „10.3 Zubehör“, Seite 20).
-
Seite 12: Modul Prismapsg Abnehmen
1. Stecker der Anschlussleitung PSG von dem Anschluss Modulschnittstelle des Moduls prismaCONNECT oder prisma HUB entfernen. Ergebnis Das Modul ist abgenommen. 4.3 Skalierung am PSG-System Am Modul prismaPSG sind 8 analoge Anschlussbuchsen vorhanden. Diese sind mit festen Parametern belegt: Analoge Untere phys. Obere phys. Ausgangs-... -
Seite 13: Hygienische Aufbereitung
Zubehör beschädigen. Therapiegerät, Komponenten und Zubehör nicht in Flüssigkeiten tauchen. Voraussetzung Das Therapiegerät ist ausgeschaltet (siehe Gebrauchsanweisung des Therapiegeräts). 1. Modul prismaPSG vom Therapiegerät entfernen (siehe „4.2 Modul prismaPSG abnehmen“, Seite 12). 2. Modul gemäß folgender Tabelle hygienisch aufbereiten: Teil... - Seite 14 5 Hygienische Aufbereitung 3. Modulgehäuse und insbesondere die elektrischen Schnittstellen gut trocknen lassen. 4. Modul an das Gerät anschließen (siehe „4.1 Modul prismaPSG anschließen“, Seite 10). 5. Therapiegerät einschalten (siehe Gebrauchsanweisung des Therapiegeräts). Ergebnis Das Modul prismaPSG ist hygienisch aufbereitet. prismaPSG...
-
Seite 15: Funktionskontrolle
Therapiegeräts das Symbol angezeigt wird. Bei Betrieb mit prisma HUB: Kontrollieren, ob auf der Bedienfolie des prisma HUB die LED prismaPSG leuchtet. 5. Prüfen, ob auf dem eingespeisten Druckkanal ein Wert angezeigt wird, der der Anzeige auf dem Display des Therapiegeräts entspricht. -
Seite 16: Störungen
Symbol erscheint im Display des Therapiegeräts, jedoch die Fehlerhafte oder fehlende Steckverbindungen zum PSG Analogwerte sind „0“ oder Verbindung zum PSG. prüfen. unplausibel. 7.2 Störungen bei Betrieb mit prisma HUB Beachten Sie die Gebrauchsanweisung des Moduls prisma HUB. prismaPSG... -
Seite 17: Wartung
8 Wartung Wartung Das Modul prismaPSG ist für eine Lebensdauer von 6 Jahren ausgelegt. Alle Module sind bei bestimmungsgemäßem Gebrauch gemäß dieser Gebrauchsanweisung wartungsfrei. Wenn Sie bei der Funktionskontrolle (siehe „6 Funktionskontrolle“, Seite 15) fehlerhafte Teile feststellen, kontaktieren Sie Ihren Fachhändler. -
Seite 18: Lagerung Und Entsorgung
Entsorgen Sie das Produkt nicht über den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich an einen zugelassenen, zertifizierten Elektronikschrottverwerter. Dessen Adresse erfragen Sie bei Ihrer/Ihrem Umweltbeauftragten oder Ihrer Stadtverwaltung. Die Geräteverpackung (Pappkarton und Einlagen) können Sie als Altpapier entsorgen. prismaPSG... -
Seite 19: Anhang
10 Anhang 10 Anhang 10.1 Technische Daten Spezifikation prismaPSG Produktklasse nach 93/42/EWG Abmessungen B x H x T in cm 15 x 3 x 9,2 Gewicht in kg Temperaturbereich Betrieb +5° C bis +40° C Lagerung -25° C bis +70° C zulässige Feuchtigkeit Betrieb und... -
Seite 20: Lieferumfang
10.2 Lieferumfang Modul prismaPSG WM 29690 Artikel- Teil nummer Grundgerät prismaPSG WM 29691 Anschlussleitung PSG zu prismaCONNECT WM 29696 Gebrauchsanweisung zu prismaPSG WM 67960 10.3 Zubehör Modul prismaPSG Artikel- Teil nummer Anschlussleitung PSG Heinen und Löwenstein WM 35151 (Westernstecker) Anschlussleitung PSG (Westernstecker, passend für WM 35152 Transferbox und Transferbox 2 Eingänge 1-4) -
Seite 21: Garantie
Hiermit erklärt die Löwenstein Medical Technoly GmbH + Co KG, Kronsaalsweg 40, 22525 Hamburg, Deutschland, dass das Produkt den einschlägigen Bestimmungen der Richtlinie 93/42/EWG für Medizinprodukte entspricht. Den vollständigen Text der Konformitätserklärung finden Sie auf der Internetseite des Herstellers. prismaPSG... - Seite 62 10 Annexe prismaPSG...
