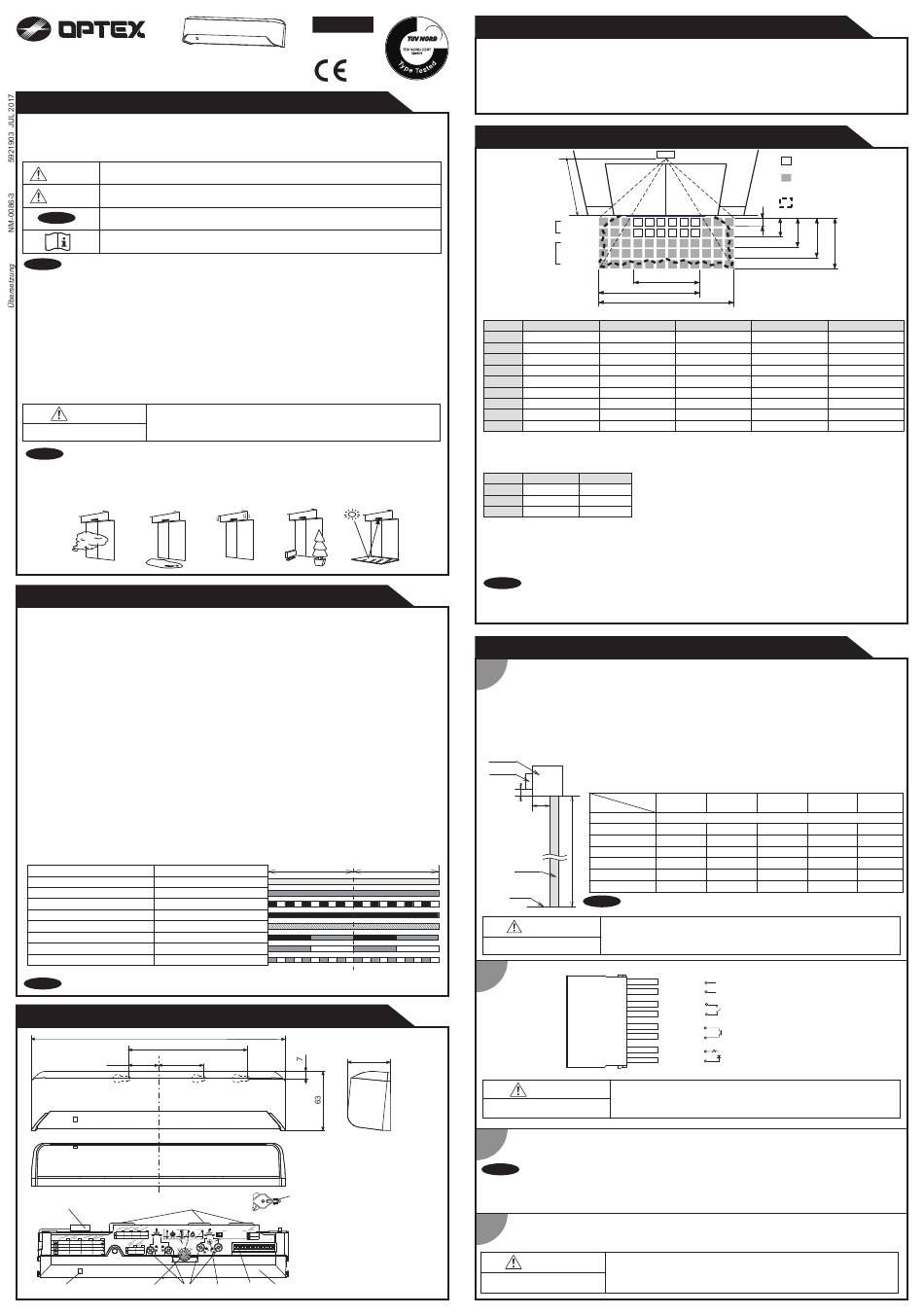

Optex OA-AXIS T Bedienungsanleitung

OA-AXIS T
HERSTELLERERKLÄRUNG
Lesen Sie vor Gebrauch sorgfältig diese Bedienungsanleitung, um den richtigen Umgang mit diesem Produkt
sicherzustellen.
Wird es unterlassen, diese Bedienungsanleitung zu lesen, können unsachgemäßer Betrieb und schwere Verletzungen
oder Tod die Folge sein. Die Symbole haben folgende Bedeutung:
Bleibt eine Warnung unbeachtet, kann unsachgemäßer Umgang die Folge sein, der zu Tod
WARNUNG
oder ernsthaften Personenschäden führt.
Bleibt ein Vorsichts-Hinweis unbeachtet, kann unsachgemäßer Umgang die Folge sein,
VORSICHT
der zu ernsthaften Personen- oder Sachschäden führt.
HINWEIS Dem mit diesem Symbol gekennzeichneten Absatz ist besondere Aufmerksamkeit zu schenken.
Erscheint dieses Symbol auf dem Produkt, muss die Bedienungsanleitung herangezogen werden.
HINWEIS
1. Dieses Produkt ist ein berührungsfreier Schalter zur Kopfplatten-Montage bzw. Wand-Montage für den Einsatz
an automatischen Schiebetüren. Nicht für jegliche sonstige Zwecke verwenden!
2. Bei Einstellung des Erfassungsbereichs des Sensors achten Sie darauf, dass am Montageort und um diesen herum
kein Verkehr herrscht.
3. Bevor der Strom EIN-geschaltet wird, überprüfen Sie die Verdrahtung um Schäden oder Fehlfunktionen der an
das Produkt angeschlossenen Geräte zu vermeiden.
4. Setzen Sie das Produkt nur entsprechend den Angaben der beigefügten Bedienungsanleitung ein.
5. Stellen Sie die Montage und Einstellung des Sensors gemäß örtlichen Vorschriften und den Normen des Landes
sicher, in welchem das Produkt installiert wird.
6. Vor Verlassen des Montageortes achten Sie darauf, dass das Produkt ordnungsgemäß arbeitet und instruieren
Sie den Gebäudeeigentümer/-Betreiber bezüglich des ordnungsgemäßen Betriebs der Tür und des Produktes.
7.Die Produkteinstellungen lassen sich nur durch einen Monteur oder Service-Techniker verändern.
Nach Veränderung müssen die veränderten Einstellungen und das zugehörige Datum in dem zur Tür gehörenden
Wartungs-Logbuch registriert werden.
WARNUNG
Den Sensor nicht waschen, zerlegen, umbauen oder reparieren.
Dies könnte sonst zu einem Stromschlag oder Ausfall des Gerätes führen.
Stromschlaggefahr
HINWEIS Unter folgenden Bedingungen ist eine Sensormontage nicht angebracht:
- Nebel oder Abgasemissionen rund um die Tür.
- Nasser Fußboden.
- Vibrierende Kopfplatte oder Montagefläche.
- Bewegliche Objekte oder Objekte, die nahe dem Erfassungsbereich Licht aussenden.
- Hoch reflektierende Fußböden oder hoch reflektierende Objekte rund um die Tür.
SPEZIFIKATION
Modell
: OA-AXIS T
Abdeckungsfarbe : Silber / Schwarz
Montagehöhe
: 2,0 bis 3,0m
Erfassungsbereich
: Siehe ERFASSUNGSBEREICH
Erfassungsmethode
: Aktiv-Infrarot-Reflektion (*1 )
Tiefenwinkel-
: 1. bis 3. Reihe / -6 bis +6°
einstellung
: 4. und 5. Reihe / +26 bis +44°
Stromversorgung (*2 )
: 12 bis 24VAC ±10% (50 / 60Hz)
12 bis 30VDC ±10%
Kraftentnahme
: < 2,5W (< 4VA bei AC)
Betriebsanzeige
: Siehe nachstehendes Diagramm
Sicherheitseingang
: Opto-Koppler
Spannung / 5 bis 30VDC
Strom / 6mA max. (30VDC)
Sicherheitsausgang
: Bei Erfassung durch die 1. oder 2. Reihe.
Opto-Koppler (NPN)
Spannung / 5 bis 50VDC
Strom / 100mA max.
Dunkelstrom / 600nA max.
(Widerstandsbelag)
*1 : Die 1. und 2. Reihe haben eine Präsenz-Erfassungsfunktion.
*2 : Wird dieser Sensor eingesetzt, muss er mit einem mit SELV-Schaltkreis ausgestatteten Türsystem erbunden sein.
*3 : Überlaststromschutz mit weniger als 2A.
Betriebsanzeige
Status Betriebsanzeigen-Farbe
Stand-by (Montagemodus) Gelb
Stand-by (Arbeitsmodus) Grün
1. Reihe Erfassung Blinklicht Rot
2. Reihe Erfassung Rot
3., 4. oder 5. Reihe Erfassung Orange
Falsche Einstellung rotes & grünes Blinklicht
Signal-Sättigung Langsames grünes Blicklicht
Sensorausfall Schnelles grünes Blicklicht
Änderungen dieser technischen Daten zwecks Verbesserungen ohne vorherige Mitteilung vorbehalten.
HINWEIS
AUßENABMESSUNGEN UND TEILEBEZEICHNUNGEN
267
125
36 43
(1) (2)
1st to 3rd rows
Width 4th and 5th rows
Depth Depth
9 10 11 12
ON Disable Low Low
OFF Enable High High L R
-6 ° 6 ° 26 °
1,2 3,4 5,6 7,8
Low 30sec. Setting 1 5 rows
Narrow 0°
Middle 60sec. Setting 2 4 rows 35°
13 14 Shallow Deep
High 180sec. Setting 3 3 rows 20msec. N.C.
10msec. N.O. -3°
S-High 600sec. Setting 4 2 rows Wide 30°
-6° 6° 44°
26°
(3) (4)
(5)
DEUTSCH
Aktivierungsausgangs- : Bei Erfassung durch die
Anschluss 3., 4. oder 5. Reihe.
Form-A-Relais 50V 0,3A max.
(Widerstandsbelag)
Geräuschpegel : < 70dBA
Ausgangs-Haltezeit : < 0,5Sek.
Reaktionszeit : < 0,3Sek.
Betriebstemperatur : -20 bis +55°C
Betriebsfeuchtigkeit : < 80%
IP rate : IP54
Category : 2 (EN ISO 13849-1:2015)
Performance level : d (EN ISO 13849-1:2015)
ESPE :Type 2
Gewicht : 320g
Zubehör : 1 Bedienungsanleitung
2 Montageschrauben
1 Montageschablone
1 Bereichseinstellwerkzeug
1 Kabel 3m
(8 × 0,22mm² AWG24 ) (*3 )
1Sek.
45
[ mm ]
(9)
(1) Steckverbinder
(2) Montageöffnungen
(3) Betriebsanzeige
Width
Function
switch (4) Tiefenwinkel-Einstellschraube
Function switch
16
After changing the dipswitches
settings,make sure to push the ON
Not
L R function switch for 2 seconds.
44 ° OFF applicable
(5) Breiten-Einstellschrauben
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Narrow
(6) Funktionstaste
3°
40° Wide 5730870
(7) DIP-Schalter
(8) Erfassungsfenster
(9) Bereichseinstellwerkzeug
(6) (7) (8)
ERFÜLLTE STANDARDS UND AUSZUG AUS DER
KONFORMITÄTSERKLÄRUNG
EN 16005:2012/AC:2015 Chapter 4.6.8 and Annex C
EN 61496-3:2001 clause 4. 3. 5 and 5. 4. 7. 3
DIN 18650-1:2010 Chapter 5.7.4 ESPE
Machinery Directive 2006/42/EC
Notified Body 0044 : TÜV NORD CERT GmbH Langemarckstr. 20 45141 Essen Germany
Für technische Dokumentation siehe europäische Tochtergesellschaft
ERFASSUNGSBEREICH
Bewegungs / Präsenz
Erfassung
Bewegungs-
erfassung
Emissionsbereich
A 2,00
B 0,13
C 0,38
D 0,74
E 1,23
F 1,74
G
1,06
H 1,86
I 2,52
X
0,19
X ist der Abstand zwischen der 1. Reihe und der Montagefläche.
Erfassungsbereich
Zur Einhaltung der EN 16005 muss sichergestellt werden, dass der Erfassungsbereich sich innerhalb der Werte
des nachstehenden Diagramms befindet.
A
2,00
0,23
C
G 1,02
I(*) 2,41
Die vorstehenden Werte beziehen sich auf den Erfassungsbereich, wenn dieser entsprechend den Prüfbedingungen
der EN 16005 geprüft wird.(Der Emissionsbereich entspricht dem vorstehenden Emissionsbereich.)
*: Bei Montage oberhalb von 2,20m sind die Anforderungen der EN 16005 nur innerhalb der Bereichsbereite
„I" von 2,54m erfüllt.
Der tatsächliche Erfassungsbereich kann je nach Umgebungslicht, Farbe / Material des Objektes oder des
HINWEIS
Fußbodens sowie entsprechend der Eintrittsgeschwindigkeit des Objektes kleiner sein.
Der Sensor darf nicht aktiviert werden, wenn die Eintrittsgeschwindigkeit des Objektes oder einer Person
unterhalb von 50mm / Sek. liegt oder schneller ist als 1500mm / Sek.
INSTALLATION
1
1. Die Montageschablone in der gewünschten Montageposition anbringen.
(Bei Einstellung des Erfassungsbereichs in Türnähe ist der Sensor gemäß nachfolgendem
Diagramm zu montieren.)
2. Zwei Montagelöcher von jeweils ø 3,4mm bohren.
3. Zur Durchführung des Kabels durch die Kopfplatte ein Kabelloch von ø8mm bohren.
4. Die Montageschablone entfernen.
5. Die Gehäuseabdeckung abnehmen.
Den Sensor mit den beiden Montageschrauben an der Montagefläche befestigen.
Kopfplatte
Sensor
Y
X
1Sek.
Tür
Fußboden
VORSICHT
Gefahr des Hängenbleibens
2
Zum
Steckverbinder
des Sensors
WARNUNG
Stromschlaggefahr
3
1.Steckverbinder des Sensors einstecken.
2.Sensor an Strom anschließen. Den Erfassungsbereich anpassen und die DIP-Schalter einstellen.
(Siehe ANPASSUNGEN)
Achten Sie darauf, das Kabel korrekt am Tür-Steuergerät anzuschließen, bevor der Strom eingeschaltet wird.
HINWEIS
Wir der Strom eingeschaltet bzw. nach Anpassung der Einstellungen darf der Erfassungsbereich nicht länger
als 10 Sekunden betreten werden, um die Präsenzerfassung zu ermöglichen. Die DIP-Schalter nicht berühren
bevor der Strom eingeschaltet wird, andernfalls tritt eine Störung ein. Nachdem die DIP-Schalter oder der
Potentiometer umgestellt wurden. unbedingt 2 Sekunden den Funktionstaste eingedrückt halten.
4
Gehäuseabdeckung anbringen.
Sollen die Kabel freigelegt werden, die ausbrechbare Leitungseinführung aufbrechen.
WARNUNG
Stromschlaggefahr
EN ISO 13849-1:2015
EN ISO 13849-2:2012
EN 61000-6-2:2005/AC:2005
EN 61000-6-3:2007 +A1:2011/AC:2012
A
1. Reihe
2. Reihe
3. Reihe
4. Reihe
5. Reihe
G G
Die Diagramme zeigen die Werte in den
H
folgenden Tiefenwinkel-Anpassungseinstellungen:
I
2,20 2,50
0,14 0,16
0,42 0,48
0,82 0,93
1,35 1,54
1,90 2,17
1,33 1,51
2,05 2,32
2,78 3,15
0,21 0,24
Testbedingungen die EN 16005 verlangt
2,20
Fußboden: graues Papier
0,24
Erfassungobjekt : EN 16005 CA Prüfkörper
1,10
Empfindlichkeit: mittel
2,54
Geschwindigkeit Erfassungsgegenstand: 50mm / sec.
H : Höhe vom Fußboden bis Unterseite Kopfplatte.
(Die Montagehöhe beträgt "H + Y".)
Y : Abstand zwischen Unterseite Kopfplatte und Sensor.
X : Abstand zwischen Tür und Montagefläche.
Maximaler Montageabstand (Y)
H
X
2,30
2,00
0
0,20
0,05 0,20
0,10 0,20 0,20
0,15
0,15 0,13
H
0,12
0,20 -
- -
0,25
0,30 - -
Stellen Sie sicher, dass der Sensor nicht niedriger als der Boden der Halterung
HINWEIS
montiert wird.
Sicherstellen, dass die Montageschablonen gemäß Beschreibung im vorstehenden
Diagramm angebracht werden, andernfalls kann es gefährlich werden, weil es
eventuell keinen Erfassungsbereich um die Schwelle herum
1.Weiß
Stromversorgung
}
2.Braun
12 bis 24VAC ± 10 % / 12 bis 30VDC ±10 %
3.Grün
Ausgang aktivieren
4.Gelb Form-A-Relais 50V 0,3A max.
5.Pink (+)
Sicherheitsausgang
6.Blau (-) Opto-Koppler (NPN) / Spannung: 5 bis 50VDC
7.Rot (+)
Sicherheitseingang
8. (-)
Schwarz
Opto-Koppler / Spannung: 5 bis 30VDC
Vor Beginn des Vorganges sicherstellen, dass der Strom AUS geschaltet ist.
Bei Durchführung des Kabels durch die Öffnung darf die Abschirmung nicht
zerrissen werden, sonst droht ein elektrischer Schlag oder ein Ausfall des Sensors.
Den Sensor nicht ohne Abdeckung benutzen.
Bei Benutzung der ausbrechbaren Leitungseinführung den Sensor in Innenräumen
installieren oder die Regenabdeckung (separat angeboten) verwenden, andernfalls
kann es zu einem Stromschlag oder Ausfall des Sensors kommen.
EN 12978:2003 +A1:2009
EMC Directive 2014/30/EU
A. Maekawa
General Manager
OPTEX CO., LTD.
Quality Control Dept.
:Emittierende Punkte
: Emittierende Punkte
(können entfernt werden)
: Erfassungsbereich
B
C
D
E
F
1. bis 3. Reihe : +6°
4. und 5. Reihe : +44°
[ m ]
2,70 3,00
0,18 0,20
0,52 0,58
1,00 1,10
1,66 1,85
2,34 2,60
1,63 1,81
2,51 2,79
3,40 3,79
0,26 0,28
[ m ]
2,50 2,80 3,00
Unbegrenzt
0,20 0,20
0
0,20 0,20 0
0,19
0,20 0
0,14
0,15 0
0,11 0,12
0
- - -
