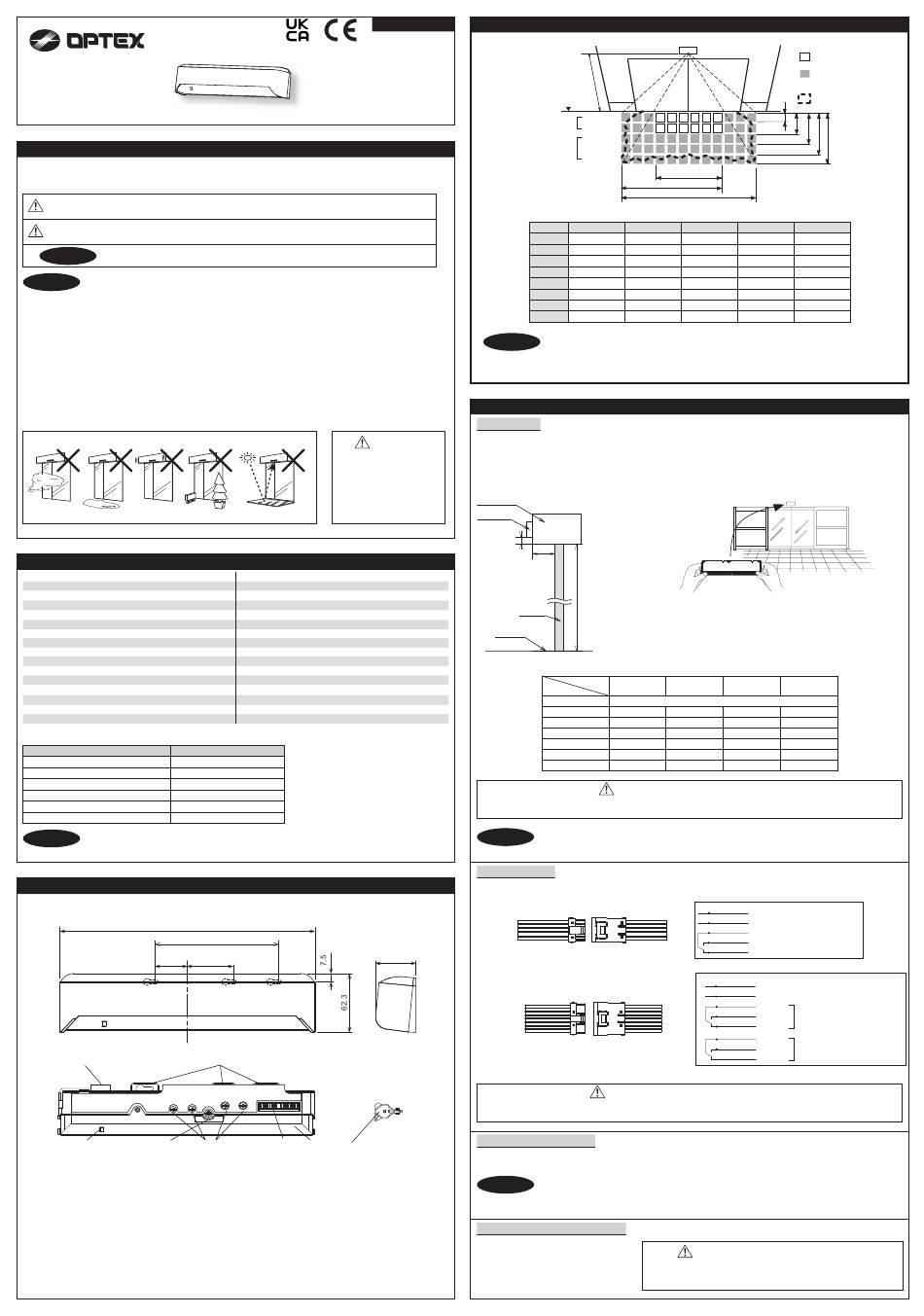

Optex OA-AXIS I Bedienungsanleitung

OA-AXIS I / II
Erklärung des Herstellers
Lesen Sie diese Bedienungsanleitung vor Gebrauch sorgfältig, um den richtigen Umgang mit diesem Produkt
sicherzustellen. Wird es unterlassen, diese Bedienungsanleitung zu lesen, können unsachgemäßer Betrieb und schwere
Verletzungen oder Tod die Folge sein. Die Symbole haben folgende Bedeutung:
Bei Nichtbeachtung der zugehörigen Anweisungen und unsachgemäßer Handhabung kann
WARNUNG
es zu schweren oder tödlichen Verletzungen kommen.
Bei Nichtbeachtung der zugehörigen Anweisungen und unsachgemäßer Handhabung kann
VORSICHT
es zu Personen- und/oder Sachschäden kommen.
HINWEIS
Richten Sie Ihre besondere Aufmerksamkeit auf Abschnitte mit diesem Symbol.
HINWEIS
1. Dieser Sensor ist ein kontaktfreier Schalter zur Türmontage und zum Einsatz an automatischen
Schiebtüren. Nicht für andere Anwendungen verwenden.
2. Beim Einstellen des Erfassungsbereichs des Sensors darf rund um den Montagebereich kein Verkehr
stattfinden.
3. Vor dem Einschalten (On) des Stroms überprüfen Sie die Verkabelung zur Vermeidung von Schäden
oder Funktionsstörungen der am Sensor angeschlossenen Geräte.
4. Den Sensor nur so einsetzen, wie in der mitgelieferten Bedienungsanleitung spezifiziert.
5. Stellen Sie sicher, dass der Sensor installiert und eingestellt wird, gemäß den lokalen Gesetzen und
Standards des Landes, in dem das Produkt installiert wird.
6. Bevor Sie den Installationsort verlassen, müssen Sie sicherstellen, dass das Gerät richtig funktioniert
und den Eigentümer/Inhaber des Gebäudes informieren über das richtige Betreiben der Tür und des
Produkt.
7. Die Produkteinstellungen dürfen nur vom Installateur oder einem Kundendiensttechniker geändert
werden. Geänderte Einstellungen müssen mit Datum im Prüfbuch der Tür dokumentiert werden.
Folgende Bedingungen sind für die Sensorinstallation ungeeignet
Nebel,
Abgas Nässe Vibration Fremdobjekte
Spezifikation
Modell : OA-AXIS I/OA-AXIS II
Abdeckungsfarbe : Silber/Schwarz
Montagehöhe : 2,0 bis 3,5 m
Erfassungsbereich : Siehe Erfassungsbereich
Erfassungstechnik : Aktive Infrarotreflexion
Tiefenwinkel- 1. bis 3. Reihe : -6° bis +6°
Einstellung 4. und 5. Reihe : +26° bis +44°
Stromversorgung : 12 bis 24 VAC (±10 %)
12 bis 30 VDC (±10 %)
Kraftentnahme : OA-AXIS I < 3 VA
OA-AXIS II < 4 VA
: Siehe Betriebsanzeigetabelle
Betriebsanzeige
Relais-Haltezeit : Ca. 500 ms
Ansprechzeit : < 300 ms
Betriebstemperatur : -20 bis +55 °C
Betriebsanzeigetabelle
Status Betriebsanzeigefarbe
Stand-by (Installationsmodus)
Stand-by (Betriebsmodus)
Erfassung 1. Reihe
Erkennung 2. Reihe
Erfassung 3., 4. oder 5. Reihe
Signal-Sättigung Blinkt langsam Grün
HINWEIS
Aufgrund von Verbesserungen bleiben unangekündigte Änderungen der hierin genannten technischen
Daten vorbehalten.
Outer dimensions and part names
267
36
(1)
(3) (4)
(1) Steckverbinder
(2) Montagelöcher
(3) Betriebsanzeige
(4) Tiefenwinkel-Einstellschraube
(5) Breiteneinstellschrauben
(6) DIP-Schalter
(7) Erfassungsfenster
(8) Bereichseinstellwerkzeug
5915053 DEC 2021
WARNUNG
Gefahr eines Stromschlags
Der Sensor darf nicht gewaschen,
demontiert, umgebaut oder
repariert werden, weil dies zu
einem Stromschlag oder Schaden
an der Ausrüstung führen kann.
Reflektion
Ausgang : OA-AXIS I
Form C Relais
50 V 0,3 A Max. (Isolationswiderstand)
OA-AXIS II
1. bis 3. Reihe : Form C Relais
50 V 0,3 A Max. (Isolationswiderstand)
3. bis 5. Reihe : Form C Relais
50 V 0,3 A Max. (Isolationswiderstand)
IP rate : IP44
Gewicht : 320 g
Zubehör : 1 Kabel 3 m
1 Bedienungsanleitung
2 Montageschrauben
1 Montageschablone
1 Bereichseinstellwerkzeug
Gelb
Grün
Blinkt Rot
Rot
Orange
125
43
(2)
(5) (6) (7)
(8)
Erkennungsbereich
DEUTSCH
Montage
fläche
Bewegungs/
Präsenzerfassung
Bewegungserfassung
Sensoreinstellung
1. bis 3. Reihe : +6°
4. und 5. Reihe : +44°
A
B
C
D
E
F
G
H
I
HINWEIS
Der tatsächliche Erfassungsbereich kann je nach dem Umlicht, der Farbe/dem Material eines Objekts
oder des Bodens sowie der Eintrittsgeschwindigkeit des Objekts kleiner werden.
* Die Werte in der obigen Tabelle gelten für die Emissionspunkte, nicht den Erfassungsbereich.
Installation
1. Montage
a. Die Montageschablone in der gewünschten Montageposition anbringen.
(Bei Einstellung des Erfassungsbereichs in Türnähe ist der Sensor gemäß nachfolgendem Diagramm zu montieren.)
b. Zwei Montagelöcher von jeweils ø3,4 mm bohren.
c. Zur Durchführung des Kabels durch die Kopfplatte ein Kabelloch von ø8 mm bohren.
d. Die Montageschablone entfernen.
e. Die Gehäuseabdeckung abnehmen. Den Sensor mit den beiden Montageschrauben an der Montagefläche befestigen.
Kopfstück
Sensor
Y
X
Tür
Boden
Maximaler Montageabstand (Y)
X
Stellen Sie sicher, dass die Montageschablone so positioniert wird wie in der oberen Tabelle beschrieben wird, da sonnst Gefahr besteht,
das im Bereich der Schwelle keine Erfassungsbereich möglich ist. Installieren Sie den Sensor so niedrig wie möglich auf der Halterung.
HINWEIS
Die Sensormontageposition kann je nach der Kopfstückdicke und der Montagehöhe eingeschränkt sein.
2. Verkabelung
Schließen Sie das Kabel gemäß der nachstehenden Abbildung korrekt an den Türantrieb an.
OA-AXIS I
45
OA-AXIS II
[mm]
Vor Beginn des Vorganges sicherstellen, dass der Strom AUS geschaltet ist. Bei Durchführung des Kabels durch die
Öffnung darf die Abschirmung nicht zerrissen werden, sonst droht ein elektrischer Schlag oder ein Ausfall des Sensors.
3. Schalte den Strom an
a. Steckverbinder einstecken.
b. Sensor an Strom anschließen. Den Erfassungsbereich anpassen und die DIP-Schalter einstellen. (Siehe Anpassungen)
HINWEIS
Achten Sie darauf, das Kabel korrekt am Tür-Steuergerät anzuschließen, bevor der Strom eingeschaltet
wird. Wir der Strom eingeschaltet bzw. nach Anpassung der Einstellungen darf der Erfassungsbereich
nicht länger als 10 s betreten werden, um die Präsenzerfassung zu ermöglichen.
4. Montage des Gehäusedeckels
Gehäuseabdeckung anbringen. Sollen die
Kabel freigelegt werden, die ausbrechbare
Leitungseinführung aufbrechen.
A
1. Reihe
2. Reihe
3. Reihe
4. Reihe
5. Reihe
G G
H
I
2,20 2,50 2,70
0,14 0,16 0,18
0,42 0,48 0,52
0,82 0,93 1,00
1,35 1,54 1,66
1,90 2,17 2,34
1,33 1,51 1,63
2,05 2,32 2,51
2,78 3,15 3,40
MOUNTING TEMPLATE
H
H : Höhe vom Boden bis zur Kopfstückunterseite.
Y : Abstand zwischen Kopfstückunterseite und Sensor.
X : Abstand zwischen Tür und Montagefläche.
H
2,00 2,20
0 Unbegrenzt
0,05 0,20 0,20
0,10 0,20 0,20
0,15 0,13 0,15
0,20 - 0,11
0,25 - -
0,30 - -
VORSICHT
Einklemmgefahr
Grau
Grau
Weiß
Gelb
Grün
Grau
Grau
Weiß
Gelb
Grün
Weißer Str.
Gelber Str.
Grüner Str.
* Die Ausgabe von der 3. Reihe überlappt.
WARNUNG
Gefahr eines Stromschlags
WARNUNG
Den Sensor nicht ohne Abdeckung benutzen. Bei Benutzung der ausbrechbaren Leitungseinführung
den Sensor in Innenräumen installieren oder die Regenabdeckung (Separat angeboten) verwenden,
andernfalls kann es zu einem Stromschlag oder Ausfall des Sensors kommen.
: Emissionspunkte
: Emissionspunkte
(Kann wegfallen)
: Erfassungsbereich
B
C
D
E
F
[m]
3,00 3,50
0,20 0,23
0,58 0,67
1,10 1,30
1,85 2,16
2,60 3,03
1,81 2,11
2,79 3,26
3,79 4,42
[m]
2,50 3,00
0,20 0,20
0,20 0,20
0,17 0,20
0,13 0,15
- 0,12
- -
Stromversorgung
}
12 bis 24 VAC ±10 %
12 bis 30 VDC ±10 %
COM.
N.O.
N.C.
Stromversorgung
}
12 bis 24 VAC ±10 %
12 bis 30 VDC ±10 %
COM.
Ausgabe in der 3. bis 5. Reihe *
N.O.
N.C.
COM.
Ausgabe in der 1. bis 3. Reihe *
N.O.
N.C.
Gefahr eines Stromschlags
