ANSCHLÜSSE
4-Pin Molex Power Anschluss :
Wenn JP1 auf AUX gestellt ist, muss der Anschluss mit
dem Stromanschluss vom PC-Netzteil verbunden werden.
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein-
oder ausstecken!
1 +12V 2 GND
3 GND
4 +5V
JP1:
INT = Strom 900mA vom PCI-Express BUS (Werkseinstellung)
AUX = Strom 900mA vom PC-Netzteil des Rechners
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
Verwendung von Endgeräten mit hohem Stromverbrauch)
Der 4-Pin Molex Power Anschluss muss dann mit dem PC-Netzteil
verbunden werden!
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11092-2 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCIe Steckplatz und stecken Sie die EX-11092-2 vorsichtig
in den ausgewählten PCIe Steckplatz ein. Beachten Sie, das die EX-11092-2 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards!
5.
Danach befestigen Sie die EX-11092-2 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP / Vista / 7 / Server 2003 & 2008R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „setup"
welches sich im Ordner „USB 3.0/RENESAS/uDP720201_202" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x / 10 / 11 / Server 2012R2 & 2016 & 2019 & 2022
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11092-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux / Mac
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11092-2 automa-
tisch und installiert diesen.
3

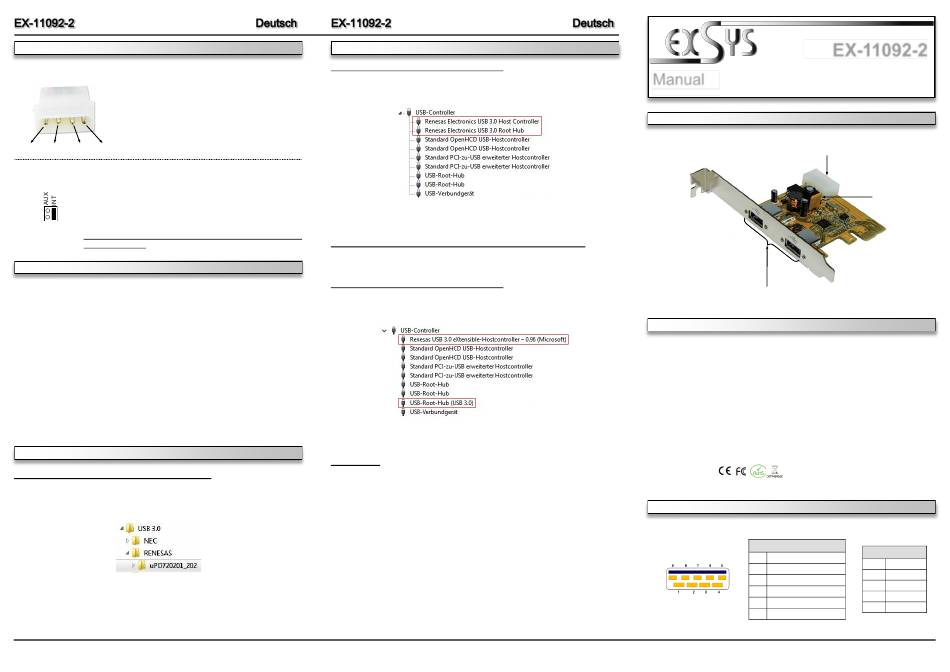

Manual
Vers. 1.5 / 26.02.24
LAYOUT
4-Pin Molex Power Connector for PC Power Supply
2x USB 3.2 Gen 1 A-Port (screw lock)
DESCRIPTION & TECHNICAL INFORMATION
The EX-11092-2 is a plug & play high-speed USB 3.2 Gen 1 expansion card for the PCIe bus.
The EX-11092-2 provides two external ports with 900mA power. There support the full power of
900mA at the two external ports, without the extra power from the PC power supply. It uses
data transfer rates up to 5Gbit/s. The EX-11092-2 design fully utilize the Renesas chipset,
which represents the latest in high speed USB 3.2 interface technology. In combination with the
fast PCI-Express bus it provides a secure and very high data transfer on each single port. It
supports all PCI-Express slots x1 to x16. It supports all USB connections from 1.1 to 3.2. In
addition, the EX-11092-2 offers you the possibility to screw the USB cable to the UBS sockets
of the card.
Compatibility:
PCI-Express x1 to x16
Operating Systems:
Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux / Mac
Connectors:
2x USB 3.2 Gen 1 A-Port (screw lock), 1x 4-Pin Molex Power Connector
Extent of delivery:
EX-11092-2, Low Profile Bracket, Driver CD, Manual
Certificates:
CONNECTORS & JUMPER SETTINGS
USB 3.2 Gen 1 Port:
USB 3.2 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
4
EX-11092-2
JP1:
Jumper for select
the Power from
(Power Supply or
PCI-Express Bus)
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
