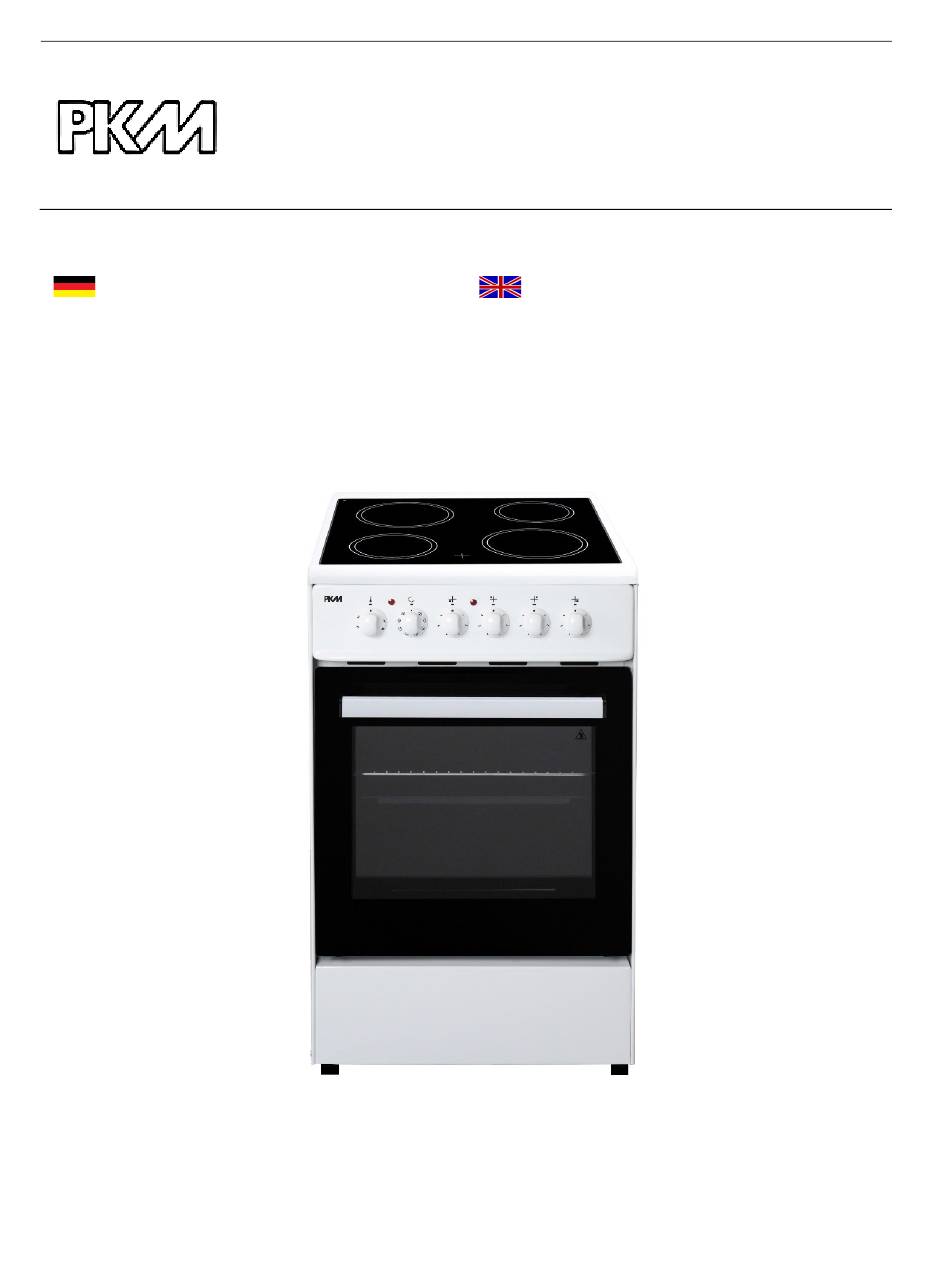

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Stand-Elektroherd EH4-50GK7 Deutsch Seite English Page www.pkm-online.de...
- Seite 2 Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.
- Seite 3 EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
- Seite 4 Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie...
- Seite 5 3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen. 4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
- Seite 6 11. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können. 12. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden.
- Seite 7 3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab. 4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter. 5.
- Seite 8 7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein. 8. Stellen Sie kein überschweres Kochgeschirr auf das Kochfeld. 9. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür.
- Seite 9 2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen. 3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen. 4.
- Seite 10 2.3 Anschluss an die Stromversorgung GEFAHR! Das Gerät darf durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. Das Gerät ist für die Anschlussmöglichkeiten AC 220-240/400 V vorbereitet.
- Seite 11 Anschlussdiagramm 3. Gerätebeschreibung Abb. ähnlich: Modifikationen sind möglich.
- Seite 12 4. Bedienung 4.1 Vor der ersten Benutzung 1. Entfernen Sie sämtliche Verpackungsmaterialien. 2. Reinigen Sie den Ofeninnenraum und die Ausstattungselemente (Blech etc.) mit warmem Wasser und etwas Spülmittel. 3. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster. C für 45 Minuten laufen. 4.
- Seite 13 « B » REHSCHALTER ACKOFENTEMPERATUR Drehschalter zur Auswahl der B ACKOFENTEMPERATUR Die Temperatur des Backofens ist von 50 °C bis 250 °C einstellbar. « B » REHSCHALTER ACKOFENFUNKTIONEN Drehschalter zur Auswahl der B ACKOFENFUNKTIONEN Funktionswahl zur Zubereitung verschiedener Speisen. ...
- Seite 14 des K ETRIEBSANZEIGE OCHFELDS 4.3 Ansicht des Kochfelds Abb. ähnlich: Modifikationen sind möglich. Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den entsprechenden Drehschalter, um die Kochzone einzuschalten. Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position 0.
- Seite 15 Der Boden des Kochgeschirrs sollte einen Mindestdurchmesser entsprechend der verwendeten Kochzone aufweisen. Verwenden Sie kein Kochgeschirr mit zackigen oder scharfen Kanten und rauen oder gekrümmten Böden. Der Boden Ihres Kochgeschirrs sollte gerade sein, flach auf der Glaskeramik aufliegen und denselben Durchmesser wie die ausgewählte Kochzone aufweisen. Zentrieren Sie das Kochgeschirr immer auf der Kochzone.
- Seite 16 VORSICHT! Drehen Sie den Temperaturkontrollschalter nur im Uhrzeigersinn auf die gewünschte Temperatur. Danach können Sie den Schalter zurück auf die Ausgangsposition drehen. Ansonsten können Sie die Temperaturkontrollschalter beschädigen. 4.5 Backofenfunktionen YMBOLE ESCHREIBUNG DER UNKTIONEN UFTAUEN Die Umluft läuft ohne Wärmeeinstellung. ...
- Seite 17 NTERHITZE MIT MLUFT Bei dieser Einstellung wird der Backofen mit Umluft von oben und unten beheizt. Aufgrund der Umluft zirkuliert die Hitze und sorgt so für ein gleichmäßiges Koch-, Backergebnis. Die Backofentemperatur steigt langsam an und die Hitze kann so vollständig in das Koch- / Grillgut eindringen.
- Seite 18 Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Ofen zu; kleinere Mengen sollten Sie auf einem Kochfeld zubereiten. Benutzen Sie backofengeeignetes Kochgeschirr. Achten Sie darauf, dass auch die Griffe hitzeresistent sind. Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Ofen.
- Seite 19 5. Reinigung und Pflege WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung. Kochfeld Entfernen Verunreinigungen Kochgutrückstände Glasoberfläche. Benutzen Sie dazu ein weiches Tuch. ...
- Seite 20 Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist. Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens. Benutzen Sie niemals einen Dampfreiniger.
- Seite 21 5.2 Entnahme der inneren Glasscheibe Entfernen Sie das Profil, indem Sie die Kunststoffriegel auf der linken und rechten Seite, wie in Abbildung 1 dargestellt, eindrücken und das Profil, wie in Abbildung 2, zu sich ziehen. Entfernen Sie die innere Glasscheibe, wie in Abbildung 3 dargestellt. Nach der Reinigung und Wartung montieren Sie bitte Glasscheibe und Profil in umgekehrter Reihenfolge wieder ein.
- Seite 22 Öffnen Sie die Backofentür bis zum Anschlag. Schieben Sie den Scharnierriegel mittels eines Schraubenziehers nach oben. Bringen Sie den Scharnierriegel in den größtmöglichen Winkel. Bringen Sie beide Scharniere in die gleiche Position. Schließen Sie die Backofentür anschließend, bis sie den Scharnierriegel berührt. Um die Tür auszuhängen, schließen Sie die Tür fast bis zum Anschlag.
- Seite 23 5.4 Problembehandlung Regelmäßige Kontrollen 1. Kontrollieren Sie regelmäßig die Kontrollelemente und Kocheinheiten des Geräts. 2. Lassen Sie alle Fehlfunktionen umgehend beheben. Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor: 1. Schalten Sie das Gerät komplett ab. 2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung).
- Seite 24 6. Technische Daten Geräteart Stand-Elektroherd Bedienfeld Weiß Energieeffizienzklasse Energieverbrauch/konventionell 0,68 kW/h Energieverbrauch/Umluft 0,71 kW/h Nutzbares Volumen Garraum 47,00 l Anzahl Wärmequellen 1 (Elektro) Max. Leistung 8.400 W Material Kochfeld Glaskeramik Durchmesser/Leistung der Kochzonen 2*14,5 cm (1.200 W) 2*18,0 cm (1.700 W) Restwärmeanzeige Anzahl Backröhren Funktionen/Backofen...
- Seite 25 7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. 3.
- Seite 26 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
- Seite 27 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Seite 28 EU - Declaration of Conformity The products, which are described in this instruction manual, comply with the harmonized regulations. The relevant documents can be requested from the final retailer by the competent authorities. The figures in this instruction manual may differ in some details from the current design of your appliance.
- Seite 29 A check-up of existing and newly-made connections must be done by an authorized professional. All connections and energy-leading components (incl. wires inside a wall) must be checked by a qualified professional. All modifications to the electrical mains to enable the installation of the appliance must be performed by a qualified professional.
- Seite 30 WARNING! 1. Disconnect the appliance from the mains before you clean or maintain it. 2. The appliance must always be grounded and protected corresponding to the requirements of your local energy supplier. The main current circuit must be equipped with a safety shut-down device. 3.
- Seite 31 19. Never use a steam cleaner to clean the appliance. The steam will cause serious damage to the electric components of the appliance. RISK OF ELECTRICAL SHOCK! 20. The accessible parts of the oven become hot during operation, so keep children away from the operating appliance.
- Seite 32 NOTICE 1. When you move the appliance, hold it at its base and lift it carefully. Keep the appliance in an upright position. 2. Never use the door for moving the appliance as you will damage the hinges. 3. The appliance must be transported and installed by at least two persons. 4.
- Seite 33 1. Unpack the appliance carefully. Dispose of the packaging as described in chapter waste management. 2. Completely remove the transport-protection. Be very careful and do not use any aggressive or abrasive detergents to remove residuals of the transport-protection. 3. Check that the appliance and the power cord are not visible damaged. 4.
- Seite 34 2.3 Electrical connection DANGER! The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your electricity supplier. The appliance can be connected to AC 220-240/400 V. ...
- Seite 35 When the socket is not accessible for the user or a fixed electrical connection of the appliance is required, an all-pole disconnecting device must be incorporated during installation. Disconnecting devices are switches with a contact opening distance of at least 3 mm. These include LS-switches, fuses and protectors (EN 30335).
- Seite 36 4. Let the oven operate (250 C) for 45 minutes. A little bit of smoke and odour may be generated. This is normal. They are generated by the substance, that protects your appliance against damage caused by the shipment from the manufacturer's works.
- Seite 37 OTARY KNOB TO CONTROL THE REAR LEFT COOKING ZONE Turn the rotary knob clockwise to switch on this cooking zone. OTARY KNOB TO CONTROL THE FRONT RIGHT COOKING ZONE Turn the rotary knob clockwise to switch on this cooking zone.
- Seite 38 The base of cookware must have a minimum diameter relevant to the diameter of the cooking zone you use the cookware on. Do not use cookware with sharp or serrated edges or a coarse and uneven base. The base of your cookware should be flat, contact the glass ceramic completely and have the same diameter as the relevant cooking zone.
- Seite 39 CAUTION! Turn the temperature control knob in clockwise direction only. After you have set a temperature, you can turn the knob back to its home position. Otherwise you may damage the temperature control knob. 4.5 Functions of the oven YMBOLE ESCHREIBUNG DER UNKTIONEN Defrost:...
- Seite 40 Top and bottom heat and fan: The oven is heated conventionally while using the fan. Due to the additionally activated fan, the heat circulates; this circulation ensures an even heat distribution. The oven temperature rises slowly and the heat can penetrate the food completely.
- Seite 41 4.7 How to save energy Use proper cookware for cooking. Cookware with thick, flat bases can save up to1/3 of electric energy. Remember to cover your cookware if possible; otherwise you will use four times as much energy! Match the size of the cookware to the surface of the heating plate. ...
- Seite 42 Remove residuals with a silicon-made scraper, which is suitable for glass-ceramic. Such scrapers are commercial available. Detergent Do not use any abrasive detergents! Do not use any organic detergents! Do not use essential oils! Never use solvents. Oven ...
- Seite 43 Holder Illuminant Cover According to the EU regulation No. 244/2009, your appliance is classified as a household appliance in accordance with the ecodesign requirements for non- directional household lamps. This means that bulbs, which are used in household appliances, must not be used to illuminate domestic establishments. 5.2 Removing of the inner glass panel Remove the profile by pressing the plastic locks on the right and left side (fig.
- Seite 44 5.3 Removing of the oven door. Open the door completely. Push the hinge lock upwards using a screwdriver. Open the hinge lock to its widest angle. Both hinges must be in the same position.
- Seite 45 Finally, close the door until it touches the hinge locks. Close the door almost completely for removing. Hold the door with both hands and lift it. Proceed in reverse order for reinstallation. 5.4 Trouble shooting Periodical controls: 1. Carry out periodic inspections of the control elements and cooking units of the cooker.
- Seite 46 MALFUNCTION POSSIBLE CAUSES MEASURES Appliance does not work at all. The appliance is not supplied with Check the relevant fuse in the fuse energy. box of your household power supply. Internal light does not work. The illuminant is loose or damaged. ...
- Seite 47 7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3.
- Seite 48 5. damage caused by non-professional installation and haulage; 6. damage caused by non common household use; 7. damages which have been caused outside the appliance by a PKM-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1.
