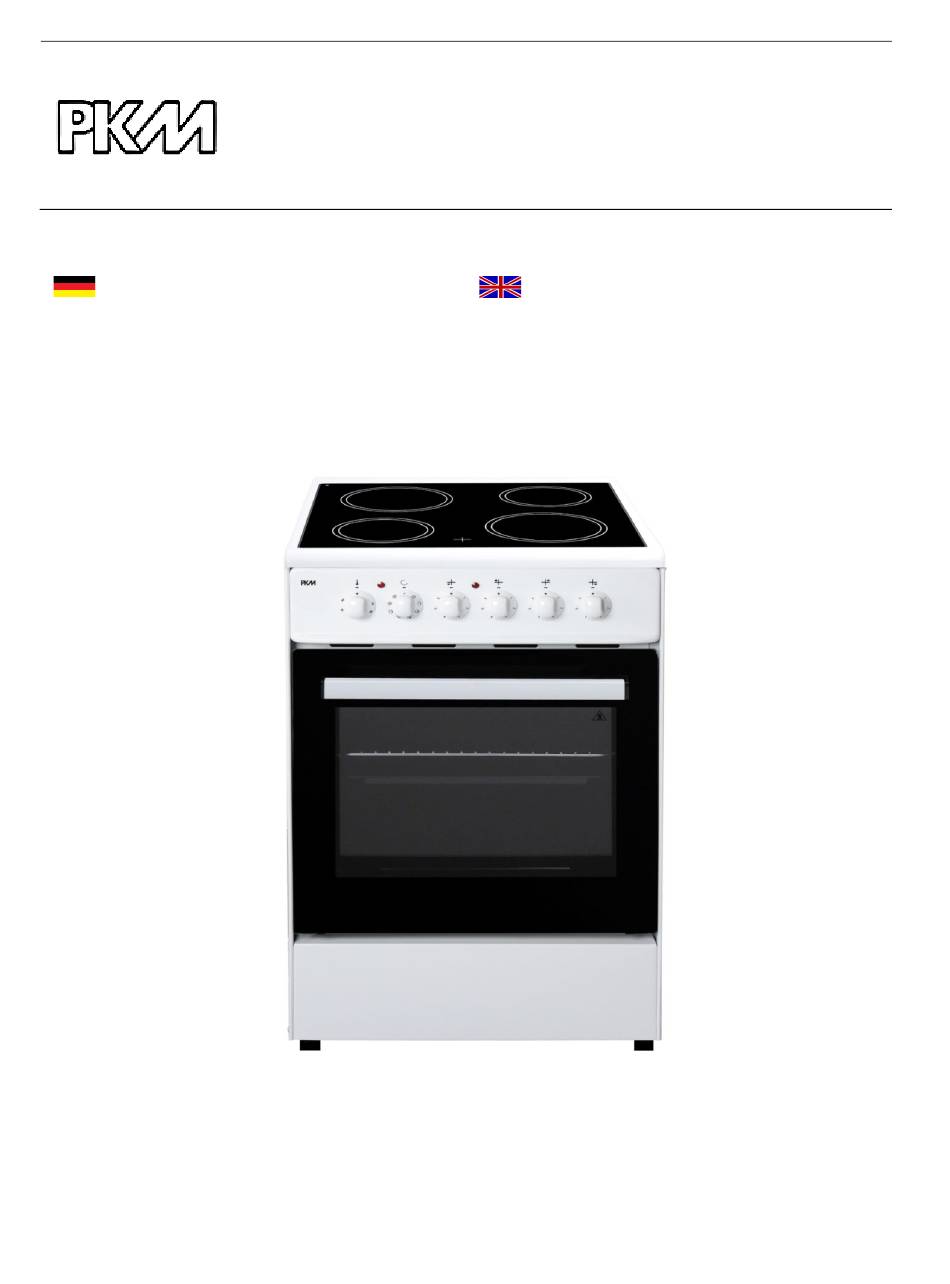

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Stand-Elektroherd EH4-60GK8 Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Sicherheitshinweise
EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. - Seite 4 Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie...
- Seite 5 3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen. 4. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.
- Seite 6 11. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können. 12. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden.
- Seite 7 3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab. 4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter. 5.
-
Seite 8: Installation
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein. 8. Stellen Sie kein überschweres Kochgeschirr auf das Kochfeld. 9. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür. -
Seite 9: Kettenbefestigung
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen. 3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen. 4. -
Seite 10: Anschluss An Die Stromversorgung
2.3 Anschluss an die Stromversorgung GEFAHR! Das Gerät darf durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. Das Gerät ist für die Anschlussmöglichkeiten AC 220-240/400 V vorbereitet. -
Seite 11: Gerätebeschreibung
Anschlussdiagramm 3. Gerätebeschreibung Abb. ähnlich: Modifikationen sind möglich. -
Seite 12: Bedienung
4. Bedienung 4.1 Vor der ersten Benutzung 1. Entfernen Sie sämtliche Verpackungsmaterialien. 2. Reinigen Sie den Ofeninnenraum und die Ausstattungselemente (Blech etc.) mit warmem Wasser und etwas Spülmittel. 3. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster. C für 45 Minuten laufen. 4. - Seite 13 « B » REHSCHALTER ACKOFENTEMPERATUR Drehschalter zur Auswahl der B ACKOFENTEMPERATUR Die Temperatur des Backofens ist von 50 °C bis 250 °C einstellbar. « B » REHSCHALTER ACKOFENFUNKTIONEN Drehschalter zur Auswahl der B ACKOFENFUNKTIONEN Funktionswahl zur Zubereitung verschiedener Speisen. ...
-
Seite 14: Ansicht Des Kochfelds
des K ETRIEBSANZEIGE OCHFELDS 4.3 Ansicht des Kochfelds Abb. ähnlich: Modifikationen sind möglich. Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den entsprechenden Drehschalter, um die Kochzone einzuschalten. Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position 0. -
Seite 15: Benutzung Des Backofens
Der Boden des Kochgeschirrs sollte einen Mindestdurchmesser entsprechend der verwendeten Kochzone aufweisen. Verwenden Sie kein Kochgeschirr mit zackigen oder scharfen Kanten und rauen oder gekrümmten Böden. Der Boden Ihres Kochgeschirrs sollte gerade sein, flach auf der Glaskeramik aufliegen und denselben Durchmesser wie die ausgewählte Kochzone aufweisen. Zentrieren Sie das Kochgeschirr immer auf der Kochzone. -
Seite 16: Backofenfunktionen
VORSICHT! Drehen Sie den Temperaturkontrollschalter nur im Uhrzeigersinn auf die gewünschte Temperatur. Danach können Sie den Schalter zurück auf die Ausgangsposition drehen. Ansonsten können Sie die Temperaturkontrollschalter beschädigen. 4.5 Backofenfunktionen YMBOLE ESCHREIBUNG DER UNKTIONEN UFTAUEN Die Umluft läuft ohne Wärmeeinstellung. ... -
Seite 17: Ober - Und Unterhitze Mit Umluft
NTERHITZE MIT MLUFT Bei dieser Einstellung wird der Backofen mit Umluft von oben und unten beheizt. Aufgrund der Umluft zirkuliert die Hitze und sorgt so für ein gleichmäßiges Koch-, Backergebnis. Die Backofentemperatur steigt langsam an und die Hitze kann so vollständig in das Koch- / Grillgut eindringen. -
Seite 18: Energie Sparen
Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen. Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben). -
Seite 19: Reinigung Und Pflege
Nutzen Sie die Restwärme des Ofens Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab. Achten Sie darauf, dass die Ofentür richtig geschlossen ist. Aufgrund von Verunreinigungen an der Türdichtung kann dort Wärme entweichen. Entfernen Sie deshalb umgehend alle Verunreinigungen. -
Seite 20: Austausch Des Leuchtmittels
Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein. Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel. ... -
Seite 21: Entnahme Der Inneren Glasscheibe
Fassung Leuchtmittel Leuchtmittelabdeckung Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Glühbirnen nicht zur Raumbeleuchtung verwendet werden dürfen. 5.2 Entnahme der inneren Glasscheibe Entfernen Sie das Profil, indem Sie die Kunststoffriegel auf der linken und rechten Seite, wie in Abbildung 1 dargestellt, eindrücken und das Profil, wie in Abbildung 2, zu sich... - Seite 22 Öffnen Sie die Backofentür bis zum Anschlag. Schieben Sie den Scharnierriegel mittels eines Schraubenziehers nach oben. Bringen Sie den Scharnierriegel in den größtmöglichen Winkel. Bringen Sie beide Scharniere in die gleiche Position. Schließen Sie die Backofentür anschließend, bis sie den Scharnierriegel berührt.
-
Seite 23: Problembehandlung
Um die Tür auszuhängen, schließen Sie die Tür fast bis zum Anschlag. Fassen Sie die Tür dann mit beiden Händen und ziehen Sie sie nach oben. Zum Einhängen der Backofentür gehen Sie bitte in umgekehrter Reihenfolge vor. 5.4 Problembehandlung Regelmäßige Kontrollen 1. -
Seite 24: Technische Daten
Das Leuchtmittel ist locker oder Das Leuchtmittel festdrehen oder beschädigt. ersetzen. 6. Technische Daten Geräteart Stand-Elektroherd Bedienfeld Weiß Energieeffizienzklasse Energieverbrauch/konventionell 0,76 kW/h Energieverbrauch/Umluft 0,74 kW/h Nutzbares Volumen Garraum 60,00 l Anzahl Wärmequellen 1 (Elektro) Max. Leistung 8.500 W Material Kochfeld Glaskeramik Durchmesser/Leistung der Kochzonen... -
Seite 25: Entsorgung
7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. 3. -
Seite 26: Garantiebedingungen
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1. - Seite 27 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
-
Seite 28: Safety Instructions
EU - Declaration of Conformity The products, which are described in this instruction manual, comply with the harmonized regulations. The relevant documents can be requested from the final retailer by the competent authorities. The figures in this instruction manual may differ in some details from the current design of your appliance. - Seite 29 A check-up of existing and newly-made connections must be done by an authorized professional. All connections and energy-leading components (incl. wires inside a wall) must be checked by a qualified professional. All modifications to the electrical mains to enable the installation of the appliance must be performed by a qualified professional.
- Seite 30 WARNING! 1. Disconnect the appliance from the mains before you clean or maintain it. 2. The appliance must always be grounded and protected corresponding to the requirements of your local energy supplier. The main current circuit must be equipped with a safety shut-down device. 3.
- Seite 31 19. Never use a steam cleaner to clean the appliance. The steam will cause serious damage to the electric components of the appliance. RISK OF ELECTRICAL SHOCK! 20. The accessible parts of the oven become hot during operation, so keep children away from the operating appliance.
-
Seite 32: Installation
NOTICE 1. When you move the appliance, hold it at its base and lift it carefully. Keep the appliance in an upright position. 2. Never use the door for moving the appliance as you will damage the hinges. 3. The appliance must be transported and installed by at least two persons. 4. -
Seite 33: Chain Installation
1. Unpack the appliance carefully. Dispose of the packaging as described in chapter waste management. 2. Completely remove the transport-protection. Be very careful and do not use any aggressive or abrasive detergents to remove residuals of the transport-protection. 3. Check that the appliance and the power cord are not visible damaged. 4. -
Seite 34: Electrical Connection
2.3 Electrical connection DANGER! The appliance must be connected to the mains by a qualified professional, who is familiar with and adheres to the local requirements and supplementary regulations of your electricity supplier. The appliance can be connected to AC 220-240/400 V. ... -
Seite 35: Main Components
When the socket is not accessible for the user or a fixed electrical connection of the appliance is required, an all-pole disconnecting device must be incorporated during installation. Disconnecting devices are switches with a contact opening distance of at least 3 mm. These include LS-switches, fuses and protectors (EN 30335). -
Seite 36: Control Panel
4. Let the oven operate (250 C) for 45 minutes. A little bit of smoke and odour may be generated. This is normal. They are generated by the substance, that protects your appliance against damage caused by the shipment from the manufacturer's works. -
Seite 37: Hob
OTARY KNOB TO CONTROL THE REAR LEFT COOKING ZONE Turn the rotary knob clockwise to switch on this cooking zone. OTARY KNOB TO CONTROL THE FRONT RIGHT COOKING ZONE Turn the rotary knob clockwise to switch on this cooking zone. -
Seite 38: Oven
The base of cookware must have a minimum diameter relevant to the diameter of the cooking zone you use the cookware on. Do not use cookware with sharp or serrated edges or a coarse and uneven base. The base of your cookware should be flat, contact the glass ceramic completely and have the same diameter as the relevant cooking zone. -
Seite 39: Functions Of The Oven
CAUTION! Turn the temperature control knob in clockwise direction only. After you have set a temperature, you can turn the knob back to its home position. Otherwise you may damage the temperature control knob. 4.5 Functions of the oven YMBOLE ESCHREIBUNG DER UNKTIONEN Defrost:... -
Seite 40: Helpful Hints
Top and bottom heat and fan: The oven is heated conventionally while using the fan. Due to the additionally activated fan, the heat circulates; this circulation ensures an even heat distribution. The oven temperature rises slowly and the heat can penetrate the food completely. -
Seite 41: How To Save Energy
When you cook meat on a grillage, insert a drip tray with a small amount of water in the oven (minimum rack height). Turn over meat at least once. Never pour cold water on the meat. 4.7 How to save energy ... -
Seite 42: Cleaning And Maintenance
5. Cleaning and maintenance WARNING! Switch off the appliance and let it cool down before cleaning. Disconnect the appliance from the mains before maintenance. Clean the hob after use. Clean the glass-ceramic with a commercially available detergent for glass- ceramic. -
Seite 43: Replacing Of The Illuminant
5.1 Replacing of the illuminant WARNING! Switch off the appliance and disconnect it from the mains 2. Allow to cool down completely. 3. Unscrew the cover (3). Clean the cover. 4. Turn the illuminant (2) and take it out of its holder (1). Replace it by a new one of the same kind and power: ... -
Seite 44: Removing Of The Oven Door
5.3 Removing of the oven door. Open the door completely. Push the hinge lock upwards using a screwdriver. Open the hinge lock to its widest angle. Both hinges must be in the same position. -
Seite 45: Trouble Shooting
Finally, close the door until it touches the hinge locks. Close the door almost completely for removing. Hold the door with both hands and lift it. Proceed in reverse order for reinstallation. 5.4 Trouble shooting Periodical controls: 1. Carry out periodic inspections of the control elements and cooking units of the cooker. -
Seite 46: Technical Data
MALFUNCTION POSSIBLE CAUSES MEASURES Appliance does not work at all. The appliance is not supplied with Check the relevant fuse in the fuse energy. box of your household power supply. Internal light does not work. The illuminant is loose or damaged. ... -
Seite 47: Waste Management
7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3. -
Seite 48: Guarantee Conditions
5. damage caused by non-professional installation and haulage; 6. damage caused by non common household use; 7. damages which have been caused outside the appliance by a PKM-product unless a liability is forced by legal regulations. The validity of the guarantee will be terminated if: 1. -
Seite 49: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 18.08.2023 08/18/2023 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
