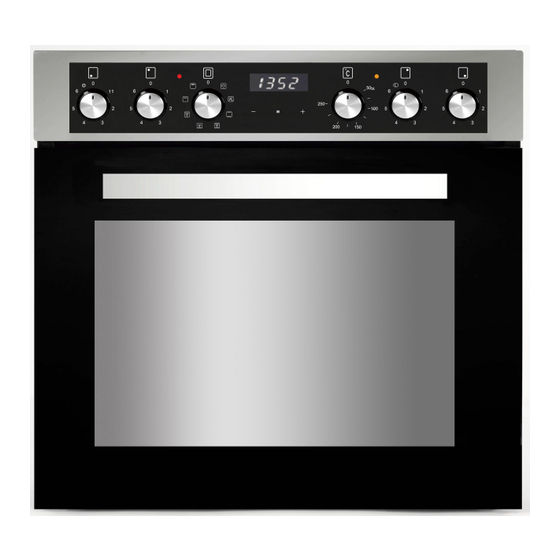

Pkm EH8-2KB IXS Bedienungsanleitung
Verwandte Anleitungen für Pkm EH8-2KB IXS
Inhaltszusammenfassung für Pkm EH8-2KB IXS
- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE 27.08.2017 Bedienungsanleitung Instruction Manual Einbau-Backofen Built-In Oven EH8-2KB IXS Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. - Seite 3 3.5 Programmierung des Backofens ................26 3.5.1 Löschen der Programmierungen ..............31 3.5.2 Auswahl des akustischen Signals ..............32 3.5.3 Ändern der aktuellen Uhrzeit ................ 32 3.6 Backofenfunktionen ....................33 4. Hinweise für das Kochen .................... 34 4.1 Kochtipps ....................... 34 4.2 Tipps zum Backen und Braten ................
-
Seite 4: Sicherheitshinweise
EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. 1. Sicherheitshinweise LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTS DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH. -
Seite 5: Signalwörter
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. - Seite 6 Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung örtlich geltenden gesetzlichen Bestimmungen erfolgen. 4. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen. 5. Versuchen niemals selbst, Gerät reparieren. Reparaturen, dazu nicht...
- Seite 7 Gerät umgehend Stromversorgung (Haussicherungskasten). STROMSCHLAGGEFAHR! 6. Nehmen Sie keine Veränderungen an dem Gerät vor. 7. Reparieren Sie das Gerät niemals selbst. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen.
- Seite 8 19. Berühren Sie niemals die Kochzonen / Kochplatten solange die Restwärmeanzeige nicht erloschen ist. VERBRENNUNGSGEFAHR! 20. Die zugänglichen Bereiche und Teile des Backofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.
- Seite 9 10. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Sie statt dessen das Backblech oder den Rost. 11. Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. VERBRENNUNGSGEFAHR! 12.
-
Seite 10: Installation
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND BEWAHREN SIE DIESE SICHER AUF. 2. Installation 2.1 Entpacken und Wahl des Standorts 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung. 2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. - Seite 11 1. Bereiten Sie die Einbauöffnung entsprechend der Angaben auf der folgenden Abbildung (s. unten Abb. 1) vor. 2. Passen Sie das Kochfeld in die Einbauvorrichtung ein. Das Kochfeld muss sich ordnungsgemäß und fest in der Einbauvorrichtung befinden. Die Dichtung muss ordnungsgemäß anliegen. 3.
-
Seite 12: Einbau Des Backofens
2.3 Einbau des Backofens GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet. GEFAHR! Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. -
Seite 13: Einbauöffnung (Abb
. 1): AßE DES ACKOFENS . 2): AßE DER INBAUÖFFNUNG... -
Seite 14: Elektrischer Anschluss
2.4 Elektrischer Anschluss GEFAHR! Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in), welche landesüblichen gesetzlichen Verordnungen Zusatzvorschriften örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet, an die Stromversorgung angeschlossen werden. Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in): ❖ Das Gerät ist für den Anschluss an 3-Phasen Wechselstrom (400 V 3N ~ 50 Hz) ausgelegt. -
Seite 15: Anschlussdiagramm
2.4.1 Anschlussdiagramm Spannung der Heizelemente 230 V. Empfohlene Art Bei sämtlichen Anschlussarten muss das Sicherheitskabel mit Anschlussleitung. PE-Anschluss verbunden werden. Bei 230 V Netz geerdeten 1-Phasen-Anschluss Betriebsnull. H05VV-F3G4 Brücken verbinden Klemmen 1 - 2 - 3 sowie Klemmen 4 - 5. ... -
Seite 16: Elektrischer Anschluss Kochfeld
2.5 Elektrischer Anschluss Kochfeld LEMMLEISTE EIß... -
Seite 17: Bedienung
3. Bedienung ❖ Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betreib nehmen. Beachten Sie hierbei besonders die Sicherheits- und Warnhinweise! 3.1 Vor der ersten Benutzung 1. Entfernen Sie sämtliche Verpackungsmaterialien. 2. Reinigen Sie den Backofeninnenraum von dem aufgetragenen Schutzmittel. 3. -
Seite 18: Gerät / Kochfeld / Bedienfeld / Display
3.2 Gerät / Kochfeld / Bedienfeld / Display 3.2.1 Gerät / Vorderansicht Bedienpanel Griff der Backofentür Backofentür Ǿ 145 mm / 1200 W Ǿ 120 / Ǿ 180 / 700 W / 1700 W Ǿ 175 / Ǿ 250 / 1400 W / 2200 W Restwärmeanzeigen** Die Restwärmeanzeigen leuchten nach dem Abschalten bei heißen Kochzonen auf und erlöschen, sobald die entsprechende Kochzone... -
Seite 19: Bedienfeld
3.2.2 Bedienfeld REHSCHALTER FÜR DAS OCHFELD ORNE LINKS Zum Einschalten mit oder gegen den Uhrzeigersinn drehen REHSCHALTER FÜR DAS OCHFELD INTEN LINKS Zum Einschalten mit oder gegen den Uhrzeigersinn drehen REHSCHALTER FÜR ACKOFEN UNKTIONSWAHL Funktionswahl zur Zubereitung verschiedener Speisen LED D ISPLAY ... -
Seite 20: Benutzung Des Kochfeldes
Anzeige: "A " UTOMATISCHES OCHEN Betriebsanzeige: "B " ACKOFEN IN ERWENDUNG Anzeige der D EZIMALPUNKTE DER Anzeige: T (Herdwächter / Zeitwächter) IMER ASTE ➢ Taste zur Einstellung der Z ➢ Taste zur Einstellung des T IMERS ROGRAMMTASTE ANUELL ASTE ➢ Taste zur Einstellung der Z ➢... - Seite 21 ❖ Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den entsprechenden Drehschalter mit und gegen den Uhrzeigersinn, um das Kochfeld einzuschalten. ❖ Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position oder . Die entsprechende Kochzone heizt nun nicht mehr. Lokalisierung der Kochzone Symbol zur Aktivierung der ovalen Kochzone oder der Zweifach-...
-
Seite 22: Aktivieren Der Flexiblen Kochzonen
3.3.1 Aktivieren der flexiblen Kochzonen 1. Um die ovale bzw. die Zweifach-Kochzone (A / D // s. Kapitel 3.2.2 ) zu aktivieren, drehen Sie den entsprechenden OCHFELD OCHZONEN Drehschalter im Uhrzeigersinn auf das Symbol (s. Abb. oben). 2. Drehen Sie danach den Drehschalter auf die gewünschte Leistungseinstellung (1 / 2 / 3 / 4 / 5 oder 6). -
Seite 23: Benutzung Des Backofens
❖ Heben Sie das Kochgeschirr immer an, wenn Sie es auf dem Kochfeld bewegen. Schieben Sie es nicht über die Glaskeramik, da Sie diese ansonsten verkratzen können. 3.4 Benutzung des Backofens VORSICHT! Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. -
Seite 24: Allgemeine Bedienung Des Backofens
3.4.1 Allgemeine Bedienung des Backofens Der Backofen kann durch die Benutzung der Oberhitze und der Unterhitze (mit Umluft) aufgewärmt werden. Die Benutzung des Backofens wird durch den (E / s. Kapitel 3.2.3 REHSCHALTER FÜR DIE ACKOFENFUNKTIONEN BEDIENFELD) kontrolliert. Bewegen Sie den Drehschalter hierbei auf die gewünschte Einstellung. -
Seite 25: Manueller Betriebsmodus
❖ Wenn der Drehschalter für die Backofenfunktionen (E) auf Beleuchtung eingestellt ist, geht das grüne Licht ebenfalls an. 3.4.2 Manueller Betriebsmodus Bevor Sie die Uhrzeit einstellen können bzw. eine Backofenfunktion oder eine Backofentemperatur auswählen können, müssen Sie den manuellen Betriebsmodus aktivieren. Beschreibung der jeweiligen Nummerierungen (s. -
Seite 26: Programmierung Des Backofens
3.5 Programmierung des Backofens IMER UNKTION ERDWÄCHTER EITWÄCHTER AUSWÄHLEN ❖ Der Timer dient als Zeitmesser und zählt die eingestellte Zeit (Countdown-Zeit) ❖ Die maximal einstellbare Countdown-Zeit beträgt 23 Stunden und 59 Minuten. Beschreibung der jeweiligen Nummerierungen: s. Kapitel 3.2.4 D ISPLAY 1. - Seite 27 1. Stellen Sie das Koch- / Backgut in den Backofen und schließen Sie die Tür ordnungsgemäß. 2. Wählen gewünschte Backofenfunktion Kapitel Temperatur entsprechenden ACKOFENFUNKTIONEN Drehknöpfen (C / E) aus (s. Kapitel 3.2.3 B EDIENFELD 3. Drücken Sie die Programmtaste (6) dreimal. 4.
-
Seite 28: Koch - / Backzeit Einstellen
Drehschalter beim Reset (Zurücksetzen) des Backofens nicht auf der Position 0 stehen, beginnt der Backofen wieder zu heizen! - / B NDE DER ACKZEIT EINSTELLEN ❖ Mit dieser Funktion können Sie die Uhrzeit einstellen, an der der Backofen automatisch ausgeschaltet werden soll. ❖... - Seite 29 ESET URÜCKSETZEN DES ACKOFENS ❖ Nachdem der Backofen bei Erreichen der eingestellten Uhrzeit automatisch abgeschaltet wurde, muss er in den Ausgangsmodus zurückgesetzt werden. 1. Drücken Sie die Programmtaste (6) einmal für 3 Sekunden. 2. Das Display zeigt die Uhrzeit. 3. Drücken Sie die Programmtaste (6) ein weiteres Mal für 3 Sekunden.
- Seite 30 8. Drücken Sie danach die Programmtaste (6). SOFORT 9. Die aktuelle Uhrzeit auf dem Display blinkt. 10. Stellen Sie mit den Tasten (5) und / oder (7) die gewünschte Uhrzeit für das Ende der Koch- / Backzeit ein. 11. Wenn die gewünschte Uhrzeit auf dem Display angezeigt wird, geben Sie die Tasten frei.
-
Seite 31: Löschen Der Programmierungen
VORSICHT! Zum kompletten Ausschalten des Backofens müssen Drehschalter für Backofenfunktionen Temperaturkontrolle auf die Position 0 gestellt werden. Wenn die Drehschalter beim Reset (Zurücksetzen) des Backofens nicht auf der Position 0 stehen, beginnt der Backofen wieder zu heizen! 3.5.1 Löschen der Programmierungen ÖSCHEN DES IMERS ERDWÄCHTER... -
Seite 32: Auswahl Des Akustischen Signals
3.5.2 Auswahl des akustischen Signals ❖ Sie können drei verschiedene akustische Signale auswählen. Die T - / P dürfen nicht aktiviert sein und die IMER ROGRAMMFUNKTIONEN Betriebsanzeige "B " (2) auf dem Display muss ACKOFEN IN ERWENDUNG leuchten (s. Kapitel 3.4.2 M ANUELLER ETRIEBSMODUS Beschreibung der jeweiligen Nummerierungen: s. -
Seite 33: Backofenfunktionen
3.6 Backofenfunktionen YMBOLE ESCHREIBUNG DER UNKTIONEN Beleuchtung: Drehen Sie den Drehschalter auf dieses Symbol um die Beleuchtung des Backofens anzuschalten. Auftauen: Die Umluft läuft ohne Wärmeeinstellung. Reduziert die Auftauzeit von gefrorenen Lebensmitteln. Auftauzeit: Abhängig von Zimmertemperatur sowie Menge und Art der Lebensmittel Kompletter Grill mit Umluft Alle Grillelemente sind gemeinsam mit der Umluft in... -
Seite 34: Hinweise Für Das Kochen
Unterhitze (mit Umluft): Beheizt den Backofen nur mit der Unterhitze, z.B. zum abschließenden Backen von unten. Oberhitze und Unterhitze: Bei dieser Einstellung wird der Backofen konventionell beheizt. Vor einem Koch- / Backvorgang muss der Backofen vorgeheizt werden. 4. -
Seite 35: Tipps Zum Backen Und Braten
Köcheln ist die ideale Art und Weise zur Zubereitung delikater Suppen und Eintöpfe, da sich die Aromen ohne Überhitzung der Lebensmittel frei entfalten können. Sie sollten Saucen auf Eierbasis und mittels Mehl angedickte Saucen ebenfalls unter dem Siedepunkt zubereiten. ❖ Einige Kochvorgänge, einschließlich des Kochens von Reis nach der Absorptionsmethode (=dem kompletten Verbrauch des zugeführten Wassers), bedürfen möglicherweise... -
Seite 36: Energie Sparen
❖ Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es besser, schwarze Bleche zu verwenden, welche die Hitze besser leiten und die Backzeit verkürzen. ❖ Formen und Bleche mit hellen oder glänzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und untere Heizelemente) angewandt wird;... -
Seite 37: Reinigung Und Pflege
5. Reinigung und Pflege WARNUNG! Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung ausschalten)! WARNUNG! Benutzen Sie kein Dampfreinigungsgerät. Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. - Seite 38 RT DER ERUNREINIGUNG ORGEHENSWEISE ICHERHEITSHINWEISE Alltägliche Verunreinigungen der Glaskeramik (Fingerabdrücke, Flecken durch Lebensmittel oder nicht zuckerhaltige Spritzer). 1. Trennen Sie das Gerät von der ➢ Wenn Gerät Stromversorgung (Haussicherung). Stromversorgung getrennt ist, 2. Verwenden Sie einen geeigneten leuchtet die Restwärmeanzeige nicht. Glaskeramik-Reiniger, während die Kochzonen können...
-
Seite 39: Reinigung Des Backofens
5.2 Reinigung des Backofens ➢ Reinigen Sie den Backofen nach jeder Benutzung. ➢ Schalten Sie beim Reinigen die Innenbeleuchtung des Backofens ein. ➢ Reinigen Sie das Innere des Backofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel. -
Seite 40: Entnahme Der Backofentür
➢ Volt 230 V ➢ Leistung 25 W ➢ Gewinde E14 3. Benutzen Sie keinen anderen Glühbirnen-Typ. 4. Drehen Sie die Glühbirne ein und überprüfen Sie sorgfältig, ob diese sich ordnungsgemäß in ihrem Keramiksockel befindet. 5. Schrauben Sie die Lampenabdeckung wieder an. ➢... -
Seite 41: Problembehandlung
3. Setzen Sie nach dem Reinigen die Glasscheibe ein und blockieren Sie diese. 4. Schrauben Sie dann den Blockier Mechanismus ein. 5.7 Problembehandlung EHEN IE BEI EINEM OTFALL ODER EINER EHLFUNKTION WIE FOLGT 1. Schalten Sie das Gerät komplett ab. 2. -
Seite 42: Technische Daten
6. Technische Daten Geräteart Einbaubackofen mit Kochfeld Bedienfeld Edelstahlblende Kochfeld Glaskeramik Energieeffizienzklasse Energieverbrauch (konventionell) 0,75 kW/h 0,74 kW/h Energieverbrauch (Umluft / Heißluft) Nettovolumen / Backröhre in Litern 59,00 Größe des Geräts Groß: Volumen < 60 l 2 + 1 Zweifachkochzone + Anzahl der Kochfelder 1 Bräterzone (ovale Kochzone) 2*145 mm (1200 W) -
Seite 43: Entsorgung
7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 44: Garantiebedingungen
8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... -
