6.5. PV-Anschluss

Bitte stellen Sie vor dem Anschluss von PV-Strings an SMILE-G3-S5/S3.6INV folgendes sicher:
Stellen Sie sicher, dass die offene Spannung der PV-Strings die max. DC-Eingangsspannung
(580Vdc) nicht überschreitet. Ein Verstoß gegen diese Bedingung führt zum Erlöschen der Garantie.
Vergewissern Sie sich, dass die Polarität der PV-Anschlüsse korrekt ist.
Vergewissern Sie sich, dass der PV-Schalter, Batterieschalter, AC-BACKUP und AC-Grid alle
ausgeschaltet sind.
Vergewissern Sie sich, dass der PV- Schalter gegen Erde mehr als 200 kOhm hat.
Der Wechselrichter hat die Vaconn D4 PV- Anschlüsse. Zur Montage der PV-Anschlüsse folgen Sie
bitte der nachstehenden Abbildung.
2
Hiweis: Anforderungen an den Querschnitt des PV-Leiters: 4~6 mm

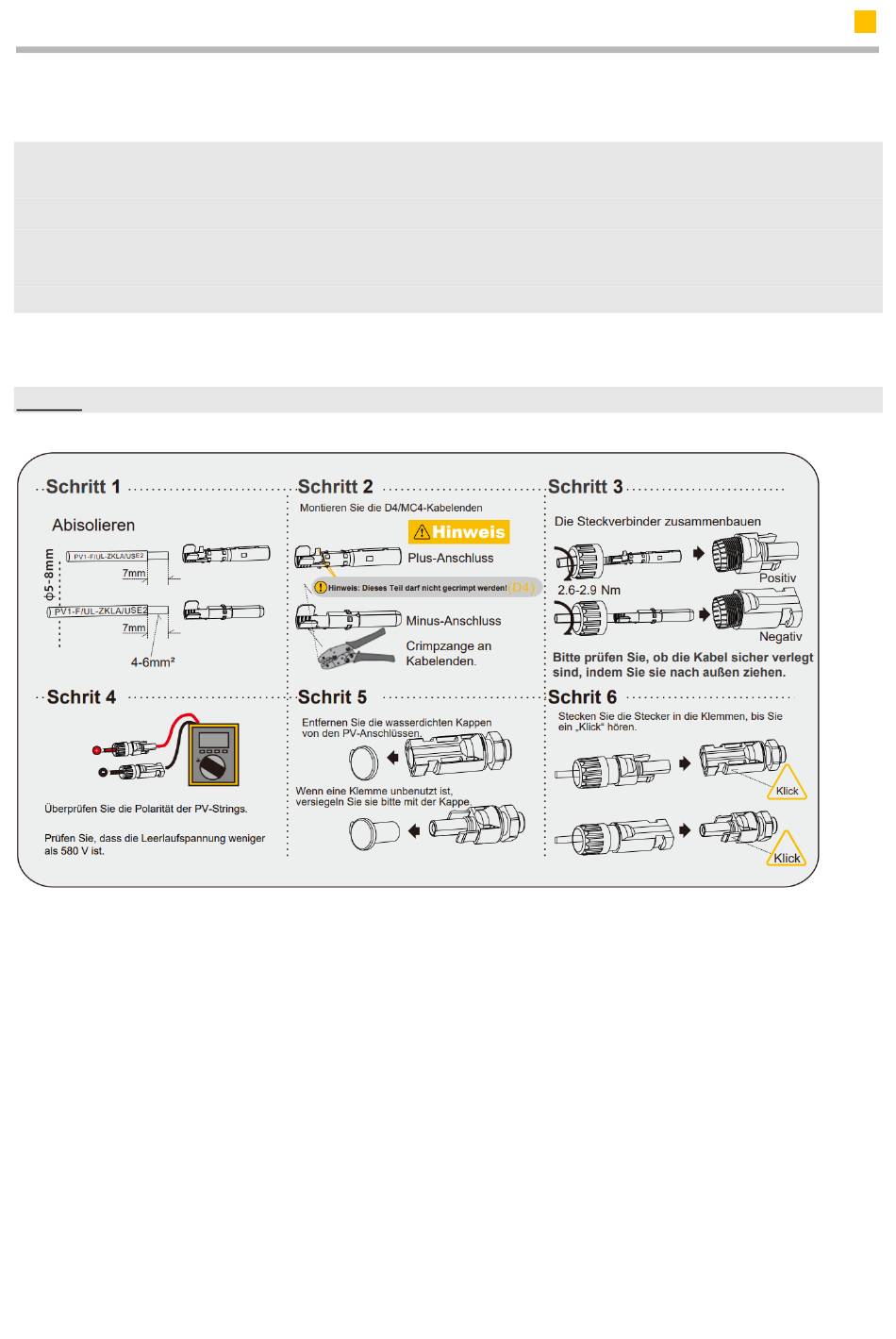

Abbildung 31. Anschluss der PV-Stecker
