Zähleranschluss
6.4.2.
Führen Sie das Zählerkabel durch die Kabelverschraubung des COM-Anschlussdeckels, ziehen Sie
die Überwurfmuttern der Kabelverschraubungen nicht fest.
Stecken Sie den RJ45-Stecker in den METER-Kommunikationsanschluss.
Im Folgenden sind die nächsten Schritte für den Zähleranschluss aufgeführt:
DSTU666-3*230V 5(80)A: Anschluss Drehstromzähler (ohne Stromwandler)

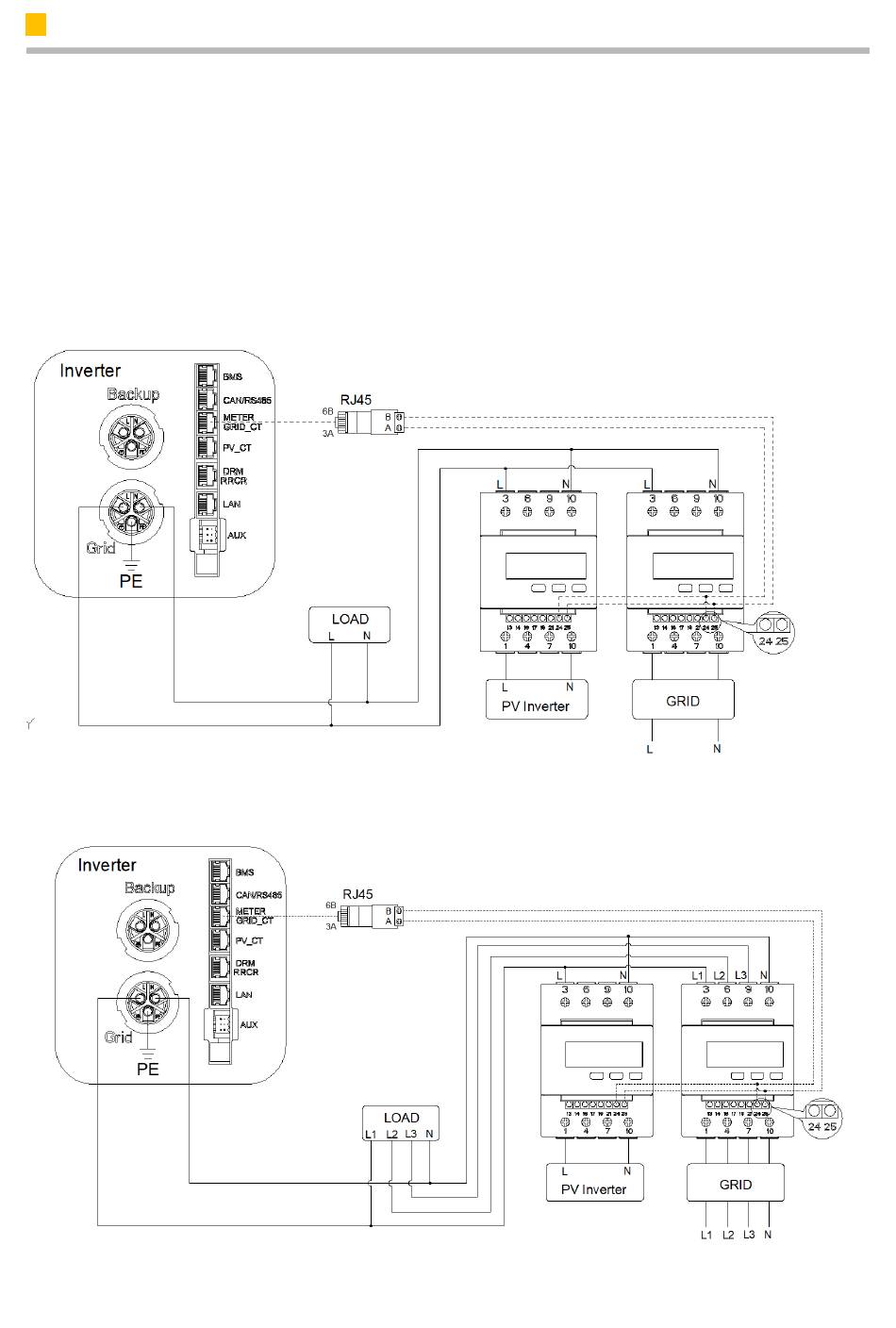

Abbildung 27. DSTU666-3*230V 5(80)A Verdrahtung bei einphasiger Einspeisung
Abbildung 28. DSTU666-3*230V 5(80)A Verdrahtung bei dreiphasiger Einspeisung
