DSTU666-3*230V
Stromwandler) Anschluss

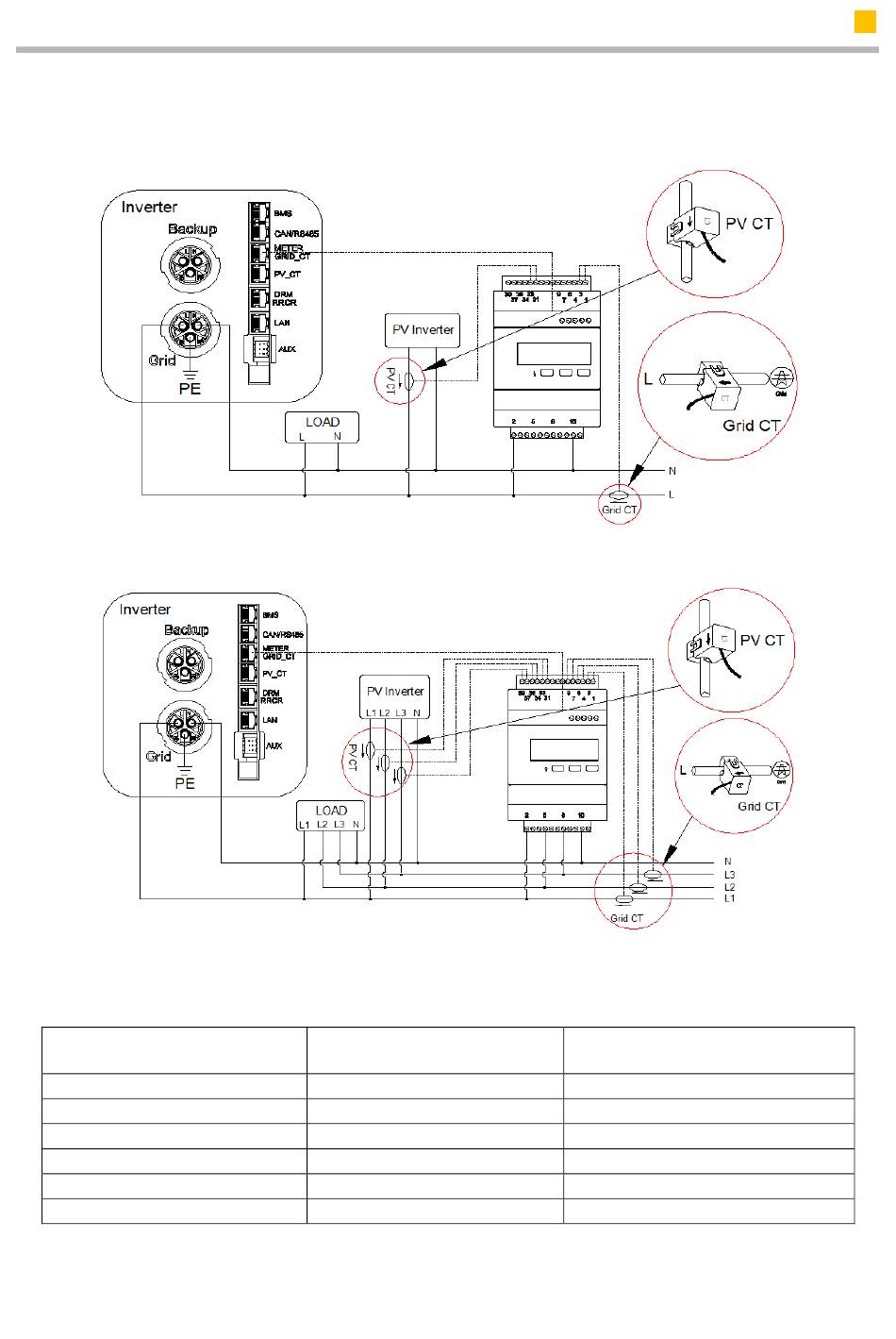

Abbildung 29. DSTU666-3*230V mit CT-Verdrahtung bei einphasiger Einspeisung
Abbildung 30. DSTU666-3*230V mit CT-Verdrahtung bei dreiphasiger Einspeisung
Beschreibung des Anschlussortes von Chint Drehstromzähler (mit Stromwandler)
Netz CT
1--------IA (Weiß)
3--------IA (Blau)
4--------IB (Weiß)
6--------IB (Blau)
7--------IC (Weiß)
9--------IC (Blau)
100A/40mA,
DTSU666-3*230V
250A/50mA:
PV CT
31--------IA(Weiß)
33--------IA (Blau)
34--------IB (Weiß)
36--------IB (Blau)
37--------IC (Weiß)
39--------IC (Blau)
Smart your Energy
Drehstromzähler
GRID
2----------L1
5----------L2
8----------L3
10-------- N
