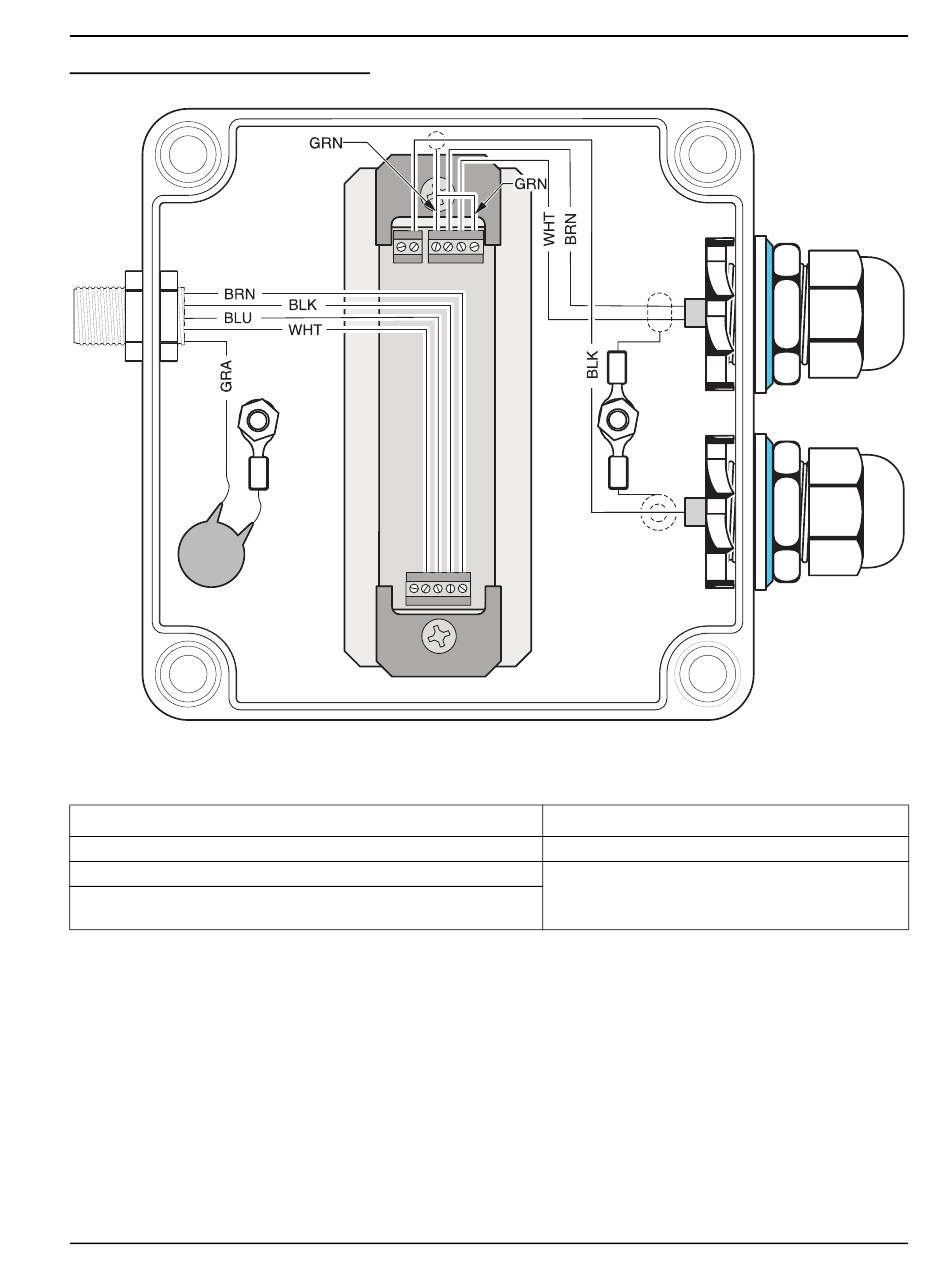

Abbildung 4
Verteilerkasten anschließen
pH/ORP Elektrode
Schwarzes unbiegsames Kabel (Mitte) = Messen von pH oder ORP
Grün-Innenkupferabschirmung = Referenz
Grün-äußere Kupferabschirmung= zur Massefläche des Transmitters
verbinden
Tabelle 1 Verteilerkasten Anschlußinformationen
Temperatursensor
Braunes und weißes Kabel = Pt100
Installation
15
