4.4 Elektrischer Anschluss

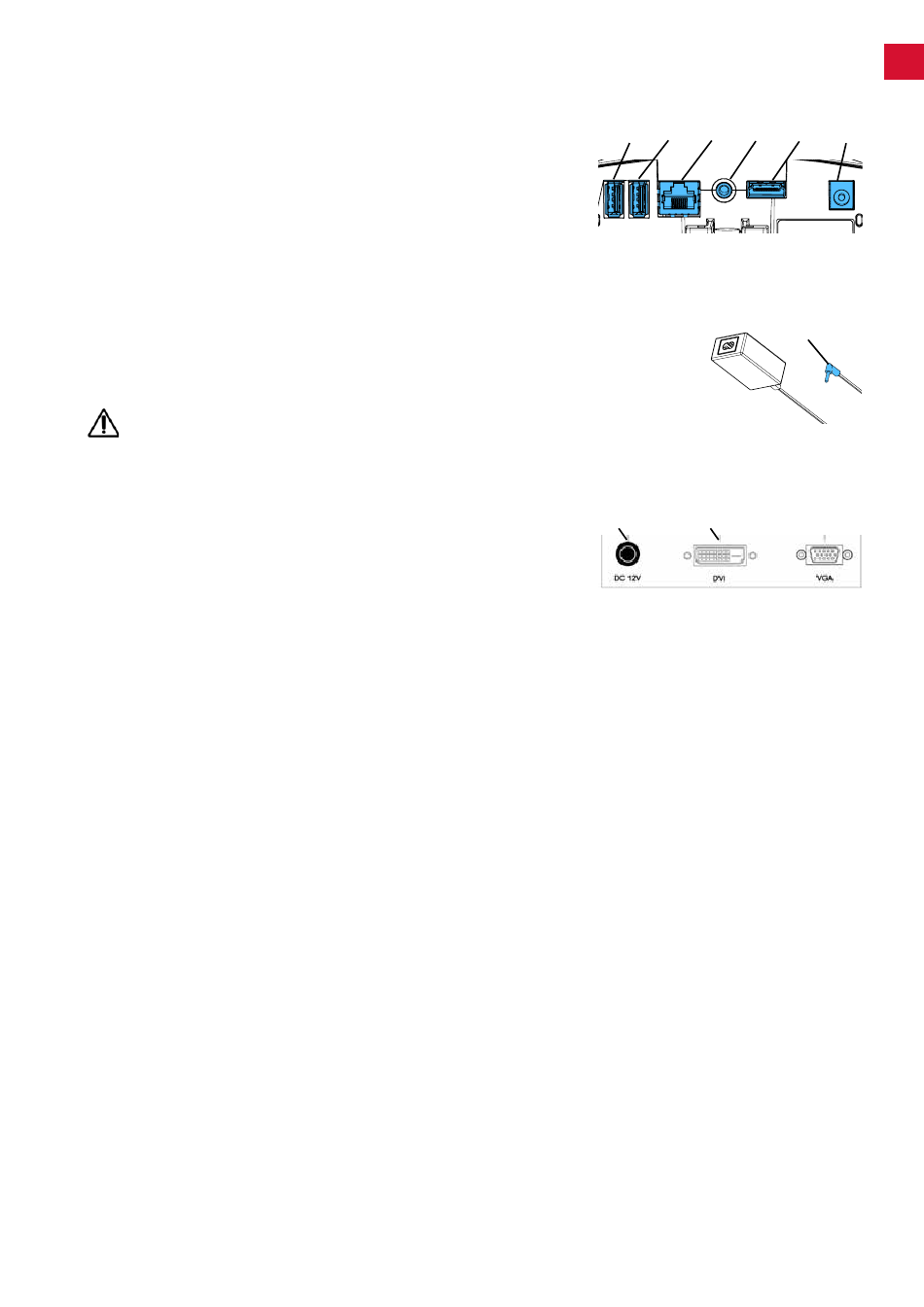

4.4.1 Anschlüsse am Kopfteil
Die Kabel werden auf der Rückseite des Kopfteils angeschlossen�
⇒ Monitorkabel ==> HDMI-Anschluss (21)�
⇒ Fußschalterkabel ==> Anschluss (23)�
⇒ Mauskabel ==> Anschluss (24)�
⇒ USB-Speicherstick ==> Anschluss (22)�
⇒ Netzwerk-Verlängerungskabel ==> in Anschluss (25)�
⇒ Spannungsversorgung des Kopfteils (in Halterarm integriert)
==> Anschluss (20)�
4.4.2 Netzteil EASY view 3D Kopfteil
Das Netzteil EASY view 3D (4, Abb� 1) weist ein Kabel mit einem abgewinkelten
Klinkenstecker (37) auf�
⇒ Klinkenstecker in Buchse am Kabel der Spannungsversorgung, das am Fuß
des Haltearm herausragt, einstecken�
Klinkenstecker nie in Anschluss für den Fußschalter (23, Abb. 13) einste-
cken! Dies führt zur Zerstörung des Kopfteils.
⇒ Netzkabel in Netzteil und in Steckdose der Gebäudeinstallation einstecken�
4.4.3 Monitor anschließen
⇒ Monitorkabel ==> DVI Eingang des Monitors (41)�
⇒ Stecker mit integrierten Schrauben sichern�
⇒ Spannungsversorgung ==> DC 12 V (40)� Das Netzteil Monitor
(5, Abb� 1) weist ein Kabel mit einem Hohlstecker auf�
⇒ Netzkabel in Netzteil und in Steckdose der Gebäudeinstallation
einstecken�
5

Bedienung

5.1 Einschalten
⇒ Monitor am Ein- / Aus-Taste (8, Abb�1) einschalten�
⇒ Kopfteil am Ein- / Aus-Schalter (7, Abb� 1) einschalten�
♦ Die Beleuchtung geht an�
♦ Nach ca. 20 Sek. erscheint ein Bild auf dem Monitor�
Der Lichtkegel auf der Tischauflage beschreibt den Bereich, dessen Zentrum von der Optik erfasst wird.
5.1.1 Stand-By
Erfolgt für länger als 10 Minuten keine Bewegung unterhalb des Kopfteils und wurde die Maus länger als
10 Minuten nicht bewegt, werden die Beleuchtung und der Monitorausgang abgeschaltet�
Die Ein- / Aus-Taste des Monitor (8, Abb� 1) blinkt in dem Fall�
Durch das Bewegen der Maus oder eine Bewegung im Erfassungsbereich der Optik wird der Stand-By
Zustand beendet�
5.2 Monitor einstellen
Der Monitor kann in den meisten Fällen mit seinen Grundeinstellungen verwendet werden�
5.3 Einrichten
Zum Scharfstellen des Bilds gibt es zwei Einstellmöglichkeiten:
• Grobe Einstellung durch Bewegen des Kopfteils mit dem Haltearm�
• Feineinstellung durch Höhenverstellung (6, Abb� 1)�
Die für die Bewegung von Haltearm, Kopfteil und Höhenverstellung erforderliche Kraft kann durch die
Befestigungs- und Klemmschrauben eingestellt werden, siehe Kap� 5�4�
Folgende Vorgehensweise wird empfohlen:
⇒ Kopfteil möglichst parallel zur Tischebene ausrichten�
40
- 9 -
22 24 25 23 21
37
41
DE
20
Abb. 12
Abb. 13
Abb. 14
