Renfert EASY view 3D Original Bedienungsanleitung Seite 16

7.1.3 Video mit Ton aufzeichnen
DE
Mit dem beiliegenden Headset können Video-Sequenzen während der Aufnahme mit Kommentaren ver-
sehen werden�
Dazu muss das Mikrofon des Headsets mit angeschlossen werden�
⇒ Mikrofon-Kabel des Headsets (rosa Stecker) in Anschluss MIC IN (54, Abb� 25) (rosa Kennzeichnung)
einstecken�
Der grüne Stecker des Headsets sollte nicht in die grüne Buchse LINE-OUT eingesteckt werden,
da sonst ein permanentes, leises Rauschen zu vernehmen ist.
Um das Video z.B. mit Musik zu hinterlegen, kann eine externe Audioquelle an der blauen Buchse
LINE-IN eingesteckt werden.
7.2 EASY view 3D HDMI Splitter
Mit dem EASY view 3D HDMI Splitter kann ein 3D oder 2D Videosignal an zwei Monitore gesendet
werden� Das Signal wird in unveränderte Form dupliziert� Dies kann z�B� zu Schulungswecken verwendet
werden�
Dazu wird das Kopfteil am Eingang des HDMI Splitter angeschlossen und an den zwei Ausgängen jeweils
ein Monitor� Sobald eine Übertragung von einem 3D Videosignal auf ein zusätzliches 2D-Ausgabegerät
(z�B� Monitor, Projektor, Beamer) gewünscht ist, wird der EASY view Converter 3D/2D (siehe 7�3) benöti-
gt�

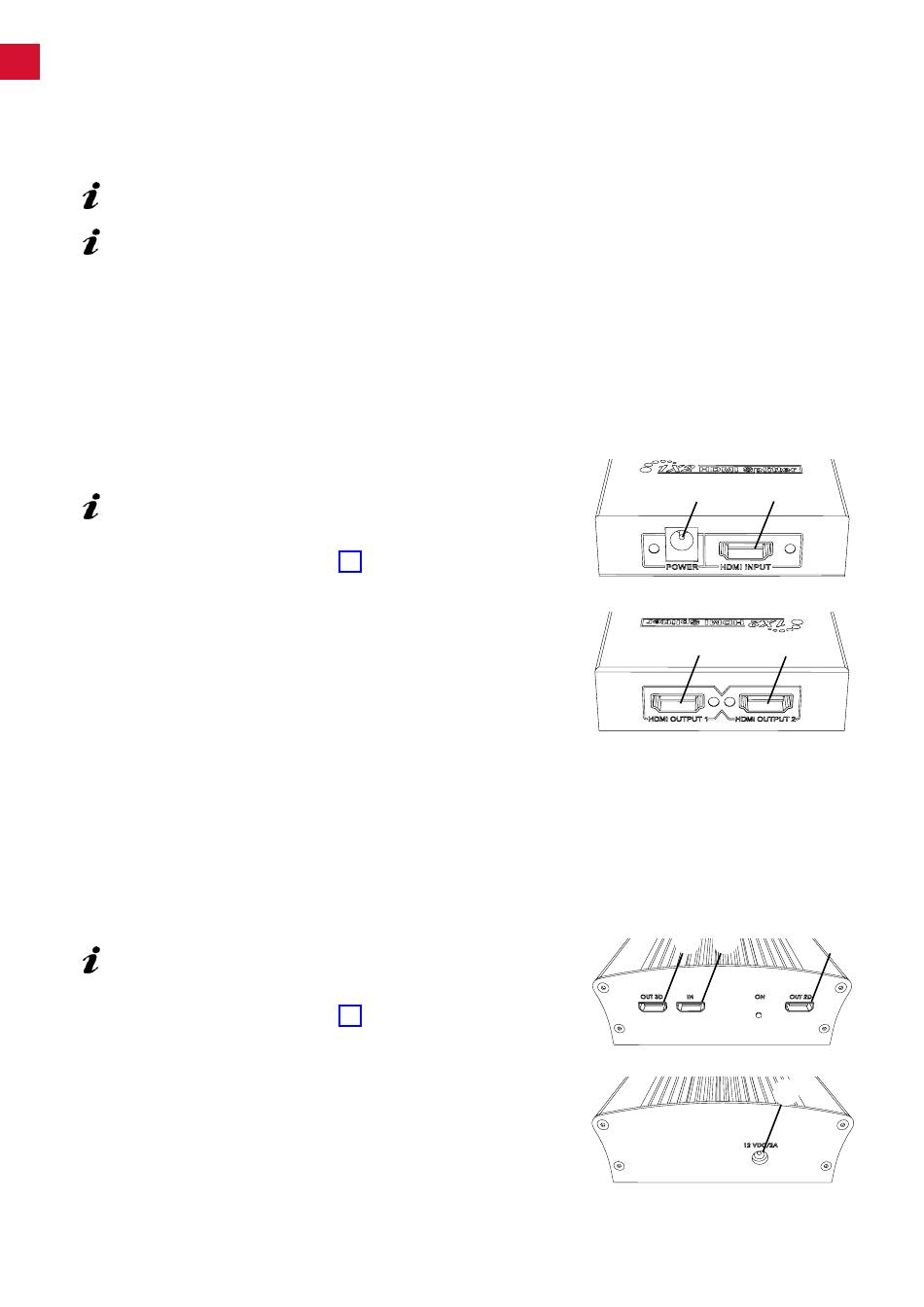

7.2.1 Anschließen
Das HDMI-DVI-Kabel des Monitors muss gegen das beilie-
gende HDMI-HDMI-Kabel getauscht werden.
Zum Tauschen des HDMI-DVI-Kabels gegen das beiliegende
HDMI-HDMI-Kabel siehe Kap� 8�3, sowie die bebilderte Anleitung
am Ende dieser Bedienungsanleitung�
Nach dem Tausch der Kabel:
⇒ HDMI-HDMI-Kabel am Kopfteil und am HDMI-Splitter-Input (58)
einstecken�
⇒ HDMI-DVI-Kabel der Monitore am HDMI-Splitter-Output (59, 60)
und den Monitoren einstecken�
⇒ Netzteil des HDMI Splitter am Power-Eingang (57) anschließen�
7.3 EASY view 3D Converter 2D/3D
Mit dem EASY view 3D Converter 3D/2D kann das 3D Videosignal an den vorhandenen 3D Monitor
und ein 2D Videosignal an ein zusätzliches 2D-Wiedergabegerät (z�B� Beamer, Großbildleinwand, etc�)
gesendet werden�
Die ideale Lösung, wenn im 3D-Modus gearbeitet wird (z�B� Trainer/Demonstrator) und das Auditorium
über ein zusätzliches 2D-Ausgabegerät die Schritte ohne 3D-Brille verfolgen soll� Dazu wird das Kopfteil
am Eingang des Converter 2D/3D angeschlossen, an dem 3D Ausgang der 3D Monitor und an dem 2D
Ausgang ein beliebiges anderes Wiedergabegerät�
7.3.1 Anschließen
Das HDMI-DVI-Kabel des Monitors muss gegen das belie-
gende HDMI-HDMI-Kabel getauscht werden.
Zum Tauschen des HDMI-DVI-Kabels gegen das beiliegende
HDMI-HDMI-Kabel siehe Kap� 8�3, sowie die bebilderte Anleitung
am Ende dieser Bedienungsanleitung�
Nach dem Tausch der Kabel:
⇒ HDMI-HDMI-Kabel am Kopfteil und am Converter 2D/3D-In (62)
einstecken�
⇒ HDMI-DVI-Kabel des Monitors am Converter 2D/3D-Out 3D (61)
und dem Monitoren einstecken�
⇒ Das HDMI-Kabel des weiteren Wiedergabegeräts am Converter
2D/3D-Out 2D (63) einstecken� Dieses Kabel gehört nicht zum
Lieferumfang des Converter 2D/3D�
⇒ Netzteil des Converter 2D/3D am 12VDC-Eingang (64) anschließen�
- 16 -
57 58
Abb. 26
59
60
Abb. 27
61 62 63
Abb. 28
64
Abb. 29
