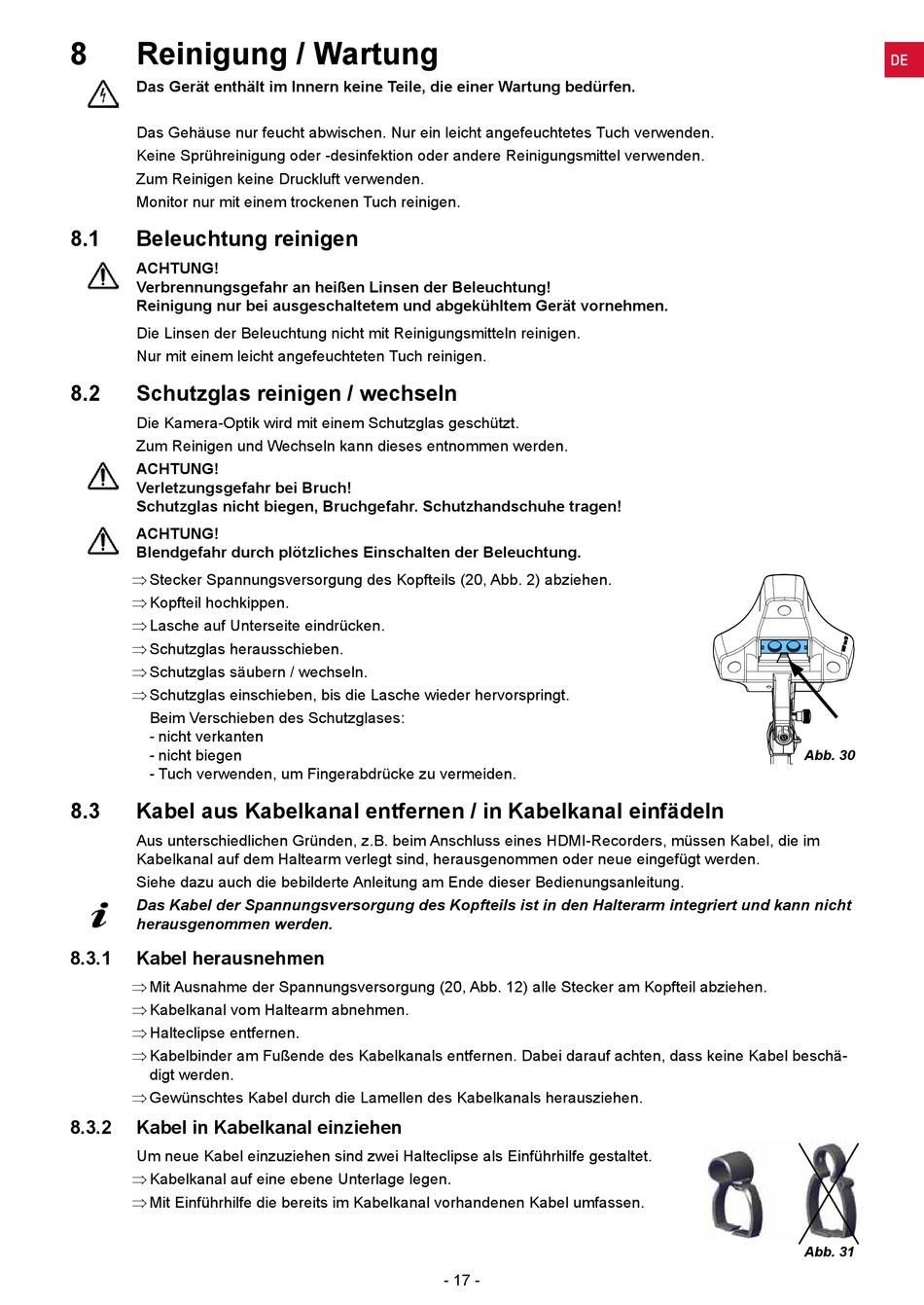

8

Reinigung / Wartung

Das Gerät enthält im Innern keine Teile, die einer Wartung bedürfen.
Das Gehäuse nur feucht abwischen� Nur ein leicht angefeuchtetes Tuch verwenden�
Keine Sprühreinigung oder -desinfektion oder andere Reinigungsmittel verwenden�
Zum Reinigen keine Druckluft verwenden�
Monitor nur mit einem trockenen Tuch reinigen�
8.1 Beleuchtung reinigen
ACHTUNG!
Verbrennungsgefahr an heißen Linsen der Beleuchtung!
Reinigung nur bei ausgeschaltetem und abgekühltem Gerät vornehmen.
Die Linsen der Beleuchtung nicht mit Reinigungsmitteln reinigen�
Nur mit einem leicht angefeuchteten Tuch reinigen�
8.2 Schutzglas reinigen / wechseln
Die Kamera-Optik wird mit einem Schutzglas geschützt�
Zum Reinigen und Wechseln kann dieses entnommen werden�
ACHTUNG!
Verletzungsgefahr bei Bruch!
Schutzglas nicht biegen, Bruchgefahr. Schutzhandschuhe tragen!
ACHTUNG!
Blendgefahr durch plötzliches Einschalten der Beleuchtung.
⇒ Stecker Spannungsversorgung des Kopfteils (20, Abb� 2) abziehen�
⇒ Kopfteil hochkippen�
⇒ Lasche auf Unterseite eindrücken�
⇒ Schutzglas herausschieben�
⇒ Schutzglas säubern / wechseln�
⇒ Schutzglas einschieben, bis die Lasche wieder hervorspringt�
Beim Verschieben des Schutzglases:
- nicht verkanten
- nicht biegen
- Tuch verwenden, um Fingerabdrücke zu vermeiden�
8.3 Kabel aus Kabelkanal entfernen / in Kabelkanal einfädeln
Aus unterschiedlichen Gründen, z�B� beim Anschluss eines HDMI-Recorders, müssen Kabel, die im
Kabelkanal auf dem Haltearm verlegt sind, herausgenommen oder neue eingefügt werden�
Siehe dazu auch die bebilderte Anleitung am Ende dieser Bedienungsanleitung�
Das Kabel der Spannungsversorgung des Kopfteils ist in den Halterarm integriert und kann nicht
herausgenommen werden.
8.3.1 Kabel herausnehmen
⇒ Mit Ausnahme der Spannungsversorgung (20, Abb� 12) alle Stecker am Kopfteil abziehen�
⇒ Kabelkanal vom Haltearm abnehmen�
⇒ Halteclipse entfernen�
⇒ Kabelbinder am Fußende des Kabelkanals entfernen� Dabei darauf achten, dass keine Kabel beschä-
digt werden�
⇒ Gewünschtes Kabel durch die Lamellen des Kabelkanals herausziehen�
8.3.2 Kabel in Kabelkanal einziehen
Um neue Kabel einzuziehen sind zwei Halteclipse als Einführhilfe gestaltet�
⇒ Kabelkanal auf eine ebene Unterlage legen�
⇒ Mit Einführhilfe die bereits im Kabelkanal vorhandenen Kabel umfassen�
- 17 -
Abb. 30

Abb. 31
DE
