Festlegen der Netzwerkadresse des Moduls
Das Modul liest zunächst die Netzwerkadressschalter aus, um zu ermitteln, ob diese auf einen gültigen Wert eingestellt sind. Die verfügbaren Werte finden Sie in der Tabelle
Werte für
Netzwerkadressschalter. Bei Lieferung sind die Netzwerkadressschalter des Moduls auf 999 festgelegt und DHCP (Dynamic Host Configuration Protocol) ist aktiviert.
Gehen Sie zum Festlegen der Netzwerkadresse wie folgt vor:
•
Stellen Sie die Netzwerkadressschalter ein.
•
Verwenden Sie einen DHCP-Server, z. B. Rockwell Automation BootP/DHCP
•
Rufen Sie die IP-Adresse aus dem nichtflüchtigen Speicher ab.

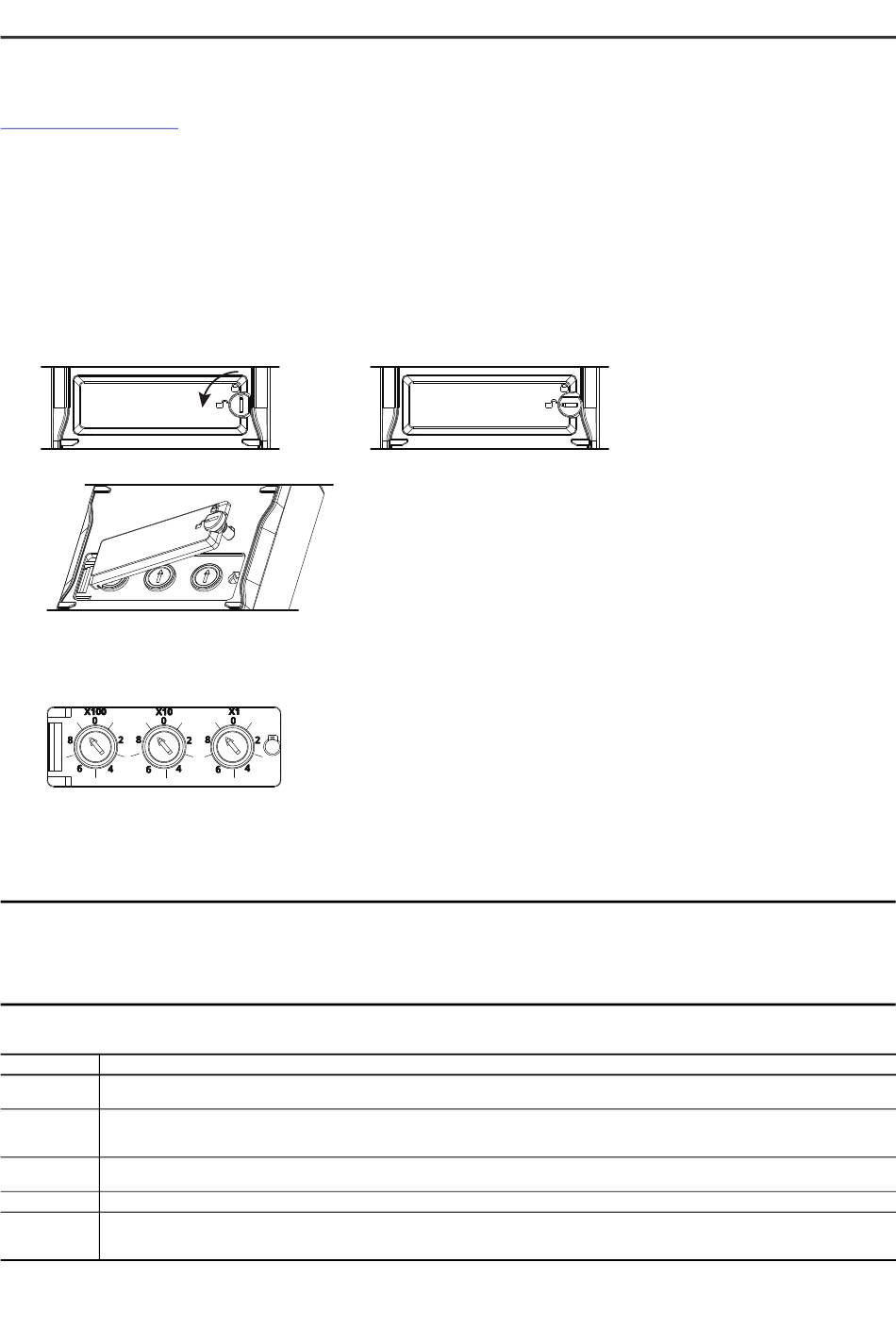

Gehen Sie zum Anpassen der Netzwerkadressschalter wie folgt vor:
1.
Trennen Sie die Stromversorgung des Moduls.
2.
Drehen Sie die Verriegelung der IP-Schalterabdeckung mit einem kleinen Schlitzschraubendreher oder einem Prüfstift um 90° gegen den Uhrzeigersinn bis in
die Entriegelungsposition.
Die Abdeckung des IP-Schalters springt ein wenig heraus.
Verriegelungsposition
3.
Nehmen Sie die Abdeckung des IP-Schalters ab.
4.
Stellen Sie die Netzwerkadresse auf einen gültigen Wert ein.
Drehen Sie die einzelnen Netzwerkadressschalter mit einem kleinen Schlitzschraubendreher oder einem Prüfstift so weit, bis der Pfeil auf den gewünschten Wert
(0 bis 9) zeigt.
Netzwerkadressschalter
5.
Stellen Sie sicher, dass sich die Verriegelung der IP-Schalterabdeckung in der Entriegelungsposition befindet, und setzen Sie die IP-Schalterabdeckung wieder über
den Netzwerkadressschaltern ein.
Drücken Sie die IP-Schalterabdeckung nach unten und drehen Sie dann die Verriegelung der IP-Schalterabdeckung mit einem kleinen Schlitzschraubendreher oder
einem Prüfstift im Uhrzeigersinn um 90° bis in die Verriegelungsposition.
6.
Schalten Sie die Spannungsversorgung des Moduls wieder ein.
WICHTIG
• Drehen Sie die Verriegelung der IP-Schalterabdeckung nicht um mehr als 90° im oder gegen den Uhrzeigersinn.
• Die Verriegelung der IP-Schalterabdeckung muss sich zwischen den Verriegelungs- und Entriegelungspositionen ungehindert drehen lassen.
• Überprüfen Sie die Verriegelungsöffnung auf Fremdkörper, wenn die IP-Schalterabdeckung nicht korrekt sitzt oder die Verriegelung nicht
ungehindert gedreht werden kann.
• Um die Netzwerkadressschalter gegen Lecks zu schützen und die Anforderungen des IP-Gehäusetyps zu erfüllen, müssen Sie sich vergewissern,
dass die IP-Schalterabdeckung korrekt installiert ist.
Werte für Netzwerkadressschalter
Wert
Beschreibung
Legt die IP-Adresse des Moduls auf 192.168.1.1 fest.
001
Dieser Wert ist gültig, wird jedoch nicht empfohlen, da diese IP-Adresse in der Regel von Netzwerk-Switches verwendet wird.
Legt die IP-Adresse des Moduls auf 192.168.1.
002 bis 253
Die Subnet-Maske ist auf 255.255.255.0 und die Gateway-Adresse auf 0.0.0.0 festgelegt.
Dem Modul ist kein Hostname zugeordnet und es verwendet auch kein Domain Name System (DNS)
Legt die IP-Adresse des Moduls auf 192.168.1.254 fest.
254
Dieser Wert ist gültig, wird jedoch nicht empfohlen, da diese IP-Adresse in der Regel von Netzwerk-Switches verwendet wird.
888
Hiermit wird das Modul auf die Werkseinstellungen zurückgesetzt.
Das Modul überprüft, ob DHCP aktiviert ist.
999
• Wenn DHCP aktiviert ist, ruft das Modul eine Adresse von einem DHCP-Server ab. Der DHCP-Server weist auch andere Netzwerkadressparameter zu.
• Wenn DHCP nicht aktiviert ist, verwendet das Modul die IP-Adresse und weitere Netzwerkadressparameter, die nichtflüchtigen Speicher gespeichert sind).
Konfigurierbares, digitales ArmorBlock 5000-E/A-Modul mit 16 Kanälen Installationsanweisungen
Die Netzwerkadressschalter sind auf
den Standardwert 999 eingestellt.
xxx
xxx
fest (wobei
der Wert der Netzwerkadressschalter ist).
Rockwell Automation-Publikation 5032-IN002A-DE-P – September 2023
Entriegelte Position
