Rockwell Automation ArmorBlock 5000 Installationsanweisungen Seite 10

Konfigurierbares, digitales ArmorBlock 5000-E/A-Modul mit 16 Kanälen Installationsanweisungen

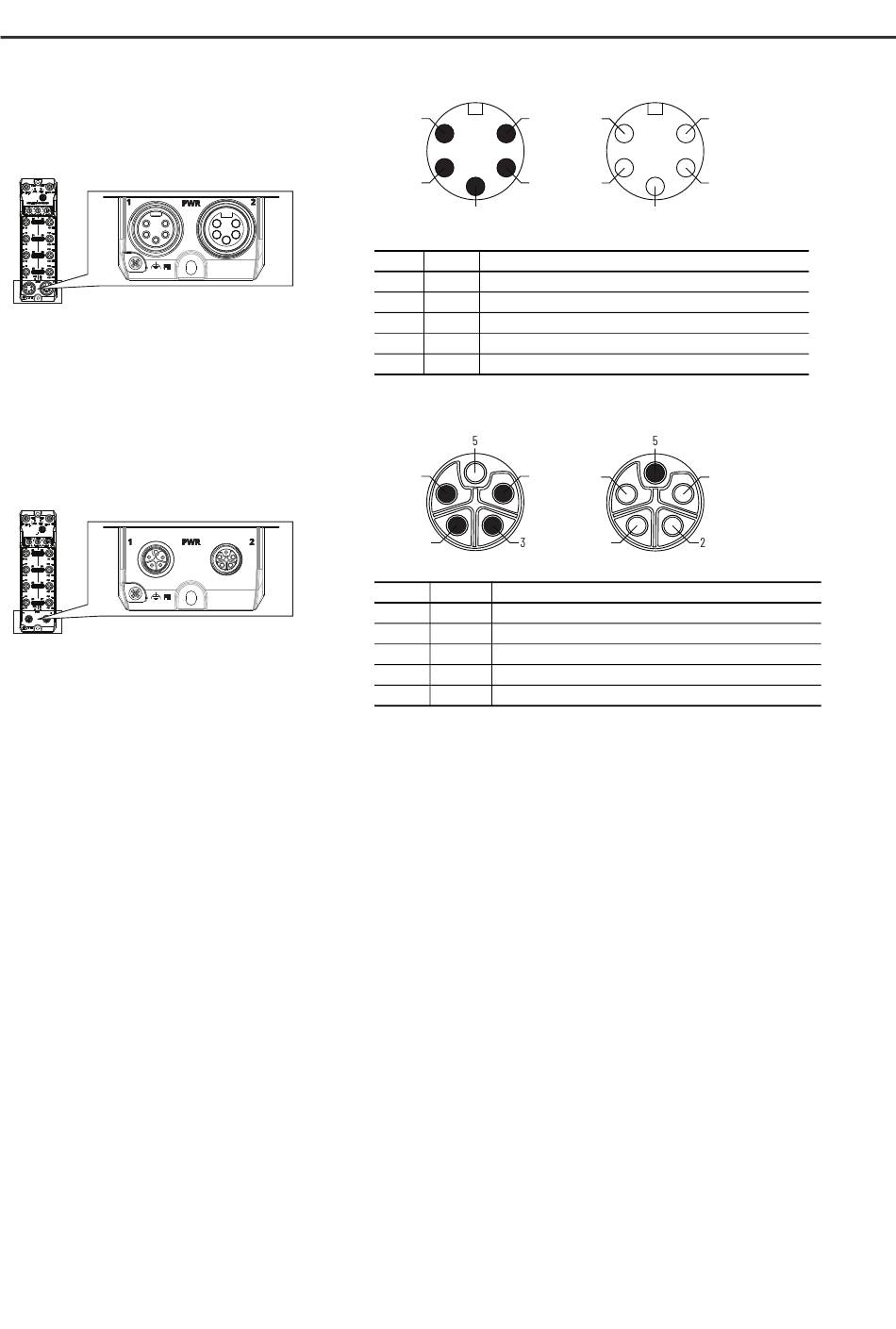

5-polige Mini-Steckverbinder – 5032-CFGB16M12P5DR
Anschlüsse in M12-Ausführung mit code L – 5032-CFGB16M12M12LDR
5032-CFGB16M12M12LDR
10
Stift
1
2
3
4
5
Stift
1
2
3
4
5
Rockwell Automation-Publikation 5032-IN002A-DE-P – September 2023
Eingangsstecker
1 5
2 4
3
Innenansicht der Anschlüsse
Wert Beschreibung
LA- Spannung der Spannungsversorgung, isolierte Leistung, Erdung
MSA- Modul-/Sensor-/Aktorspannung, Erdung
FE Funktionserde B
MSA+ Modul-/Sensor-/Aktorspannung, V+
LA+ Spannung der Spannungsversorgung, isolierte Leistung
Eingangsstecker
1 4
2
Innenansicht der Anschlüsse
Wert Beschreibung
MSA+ Modul-/Sensor-/Aktorspannung, V+
LA- Spannung der Spannungsversorgung, isolierte Leistung, Erdung
MSA- Modul-/Sensor-/Aktorspannung, Erdung
LA+ Spannung der Spannungsversorgung, isolierte Leistung
FE Funktionserde B
Ausgangsbuchse
5 1
4 2
3
Ausgangsbuchse
4 1
3
