Anschluss in M12-Ausführung mit Code A, Buchse
Stromanschlüsse
Das Modul wird über den Stecker auf der linken Seite mit der erforderlichen Leistung versorgt. Verwenden Sie die rechte Buchse, um eine Prioritätskette für die
Spannungsversorgung von diesem Modul zu einem anderen ArmorBlock 5000-E/A-Modul zu schalten.
Das Modul erforder zwei Versorgungen mit 24-VDC (nominal). Diese Netzteile werden als MSA-Spannungsversorgung (Modul/Sensor/Aktor) und LA-Spannungsversorgung
(lokaler Aktor) bezeichnet. Die MSA-Spannungsversorgung versorgt den Mikroprozessor, Ethernet und schnelle Ports, einschließlich SA-Spannungsversorgung (MSA SA+) des
Moduls, mit Strom. Die LA-Spannungsversorgung versorgt die Standardports mit Strom, wobei der Modulteil über 2 A-Digitalausgänge und die SA-Spannungsversorgung
(LA SA+) verfügt.
Intern sind die MSA- und die LA-Spannungsversorgungen gegen einander isoliert.
WICHTIG Der maximale Strom, den ein Modul übertragen kann, beträgt 10 A.
Der maximale Strom, den ein Stift der Leistungsanschlüsse in Miniaturausführung übertragen kann, beträgt 10 A.
Maximal kann ein Stift der M12 Leistungsanschlüsse mit Code L 16 A übertragen.

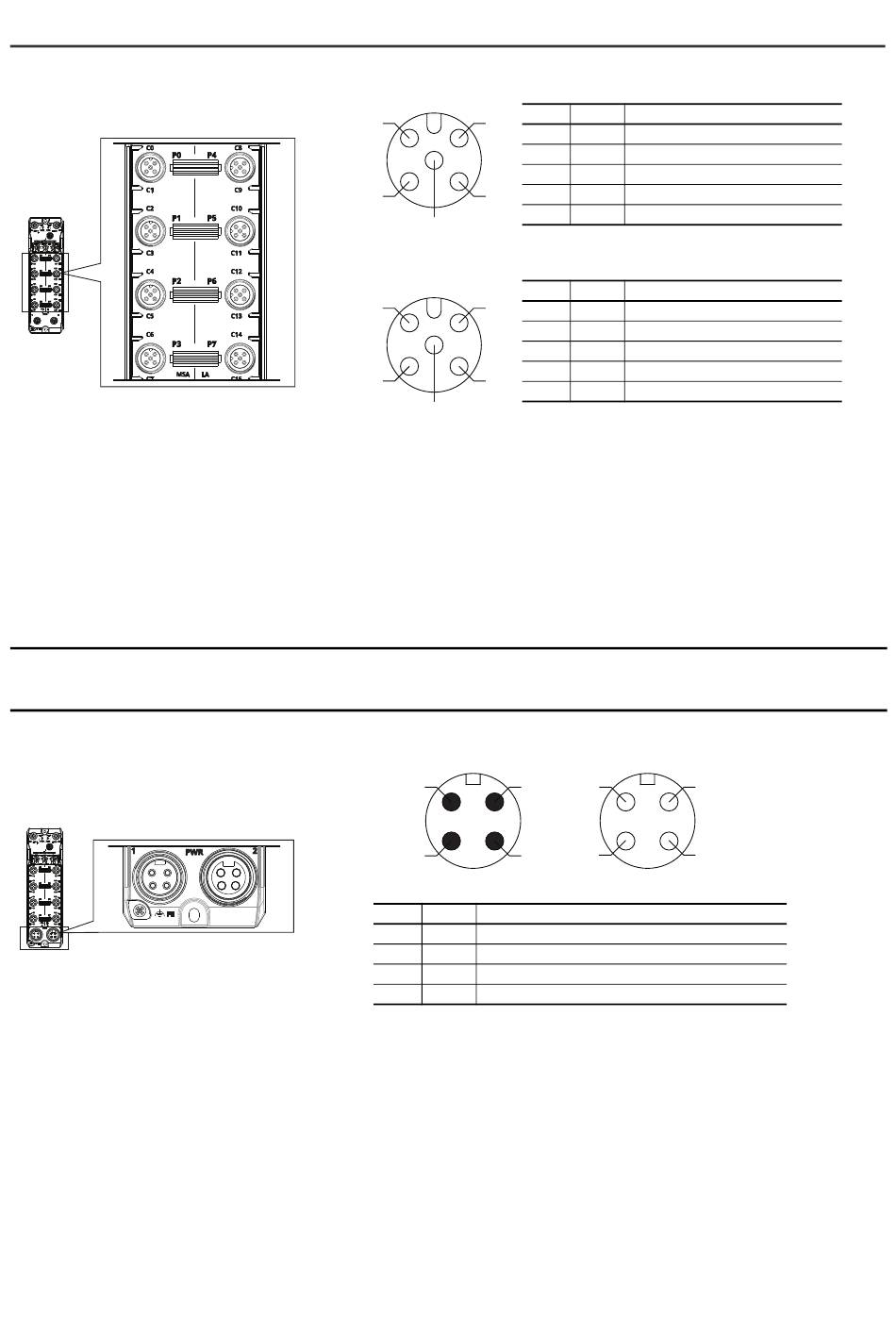

4-polige Mini-Steckverbinder – 5032-CFGB16M12DR
Konfigurierbares, digitales ArmorBlock 5000-E/A-Modul mit 16 Kanälen Installationsanweisungen
Schnelle Ports (P0 bis P3)
1
4
Innenansicht des Anschlusses
Standardanschlüsse (P4 bis P7)
1
4
Innenansicht des Anschlusses
Stift
1
2
3
4
Rockwell Automation-Publikation 5032-IN002A-DE-P – September 2023
Stift Wert
2
1 MSA SA+
2 I/O
3 MSA-
4 I/O
3
5 FE
5
Stift Wert
2
1 LA SA+
2 I/O
3 LA-
4 I/O
3
5 FE
5
Eingangsstecker
4 2
3 1
Innenansicht der Anschlüsse
Wert Beschreibung
LA+ Spannung der Spannungsversorgung, isolierte Leistung
MSA+ Modul-/Sensor-/Aktorspannung, V+
MSA- Modul-/Sensor-/Aktorspannung, Erdung
LA- Spannung der Spannungsversorgung, isolierte Leistung, Erdung
Beschreibung
Sensor-/Aktorspannung, versorgt über MSA
Digitaleingang oder Digitalausgang
Modul-/Sensor-/Aktorspannung, Erdung
Digitaleingang oder Digitalausgang
Funktionserde B
Beschreibung
Sensor-/Aktorspannung, versorgt über LA
Digitaleingang oder Digitalausgang
LA-Stromversorgung, Erdung
Digitaleingang oder Digitalausgang
Funktionserde B
Ausgangsbuchse
2 4
1 3
