Konfigurierbares, digitales ArmorBlock 5000-E/A-Modul mit 16 Kanälen Installationsanweisungen

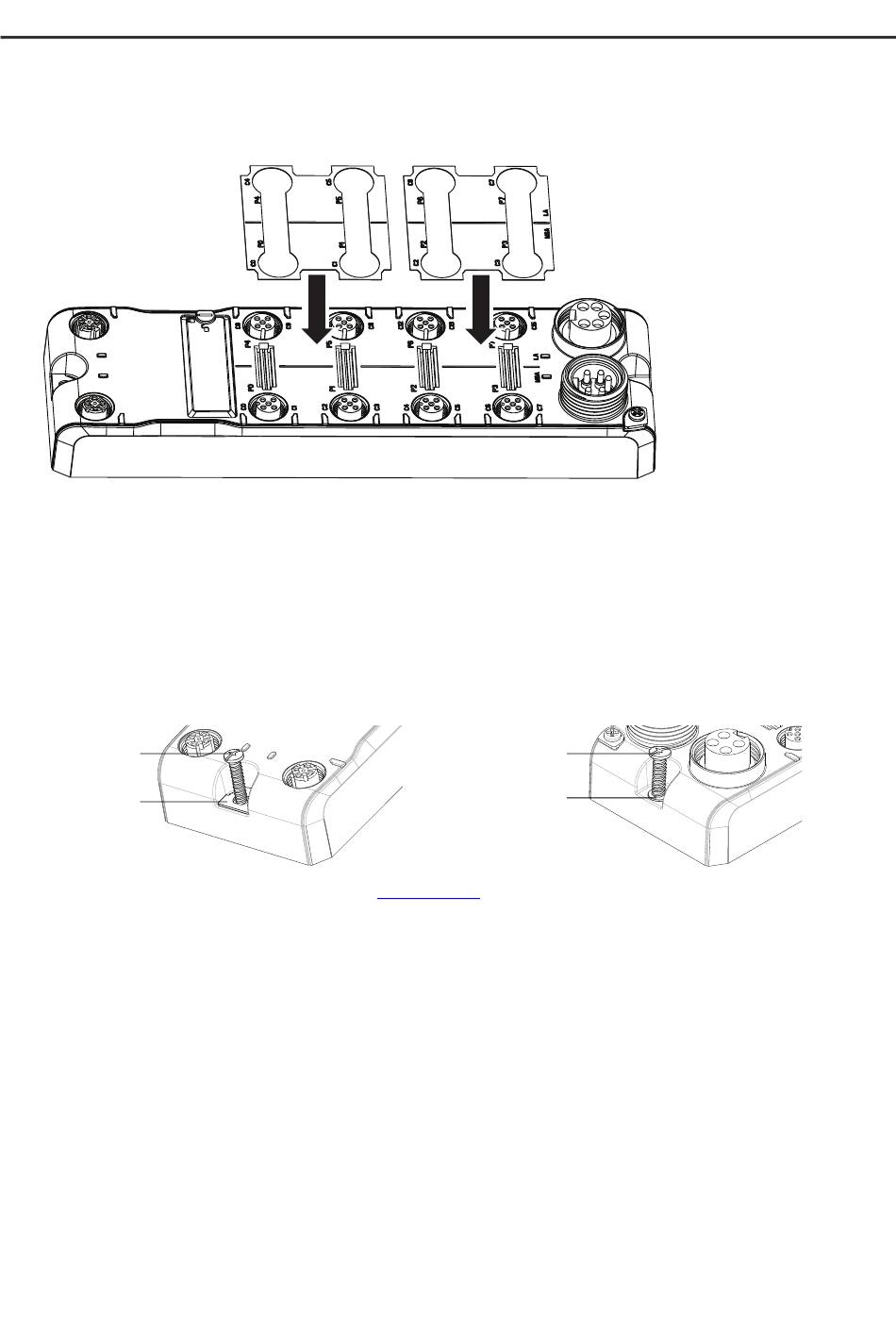

Anbringen des Modulüberzugs
Wenn Sie das Modul im 8-Punkt-Modus verwenden, können Sie die 5032-OVRLAY-QTY30-Klebefolie auf dem Modul anbringen, um die Punktnummerierung an einem 8-Punkt-
Modul auszurichten. Gehen Sie zum Anbringen der Modulüberzugsfolie wie folgt vor:
1.
Ziehen Sie die Schutzfolien von der Schutzschicht ab.
2.
Richten Sie das obere, oben links mit einer „C0"-Markierung gekennzeichnete Überzugstück entlang des Anschlusses mit der Kennzeichnung „C0" am Modul aus.
3.
Richten Sie das untere, oben links mit einer „C2"-Markierung gekennzeichnete Überzugstück entlang des Anschlusses mit der Kennzeichnung „C4" am Modul aus.
4.
Stellen Sie sicher, dass die vier kreisförmigen Ausschnitte der einzelnen Überzüge an den Modulanschlüssen ausgerichtet sind und dass die Statusanzeigen nicht
verdeckt werden.
5.
Drücken Sie die Schutzfolie an ihre Position.
Montieren des Moduls
Montieren Sie das Modul mithilfe der beiden Montagebohrungen direkt an einem Schaltschrank oder an einer Maschine. Montagebohrungen für M4-Schrauben.
Die empfohlene Anzugsdrehmoment der Schrauben beträgt laut Spezifikation 0,68 N•m (6 lb•in.).
M4-Schraube
Erdungsplatte
Informationen zur Montage des Moduls finden Sie im Diagramm mit den Modulabmessungen.
6
Moduloberseite
Rockwell Automation-Publikation 5032-IN002A-DE-P – September 2023
M4-Schraube
Flache Unterlegscheibe
(optional)
Modulunterseite
