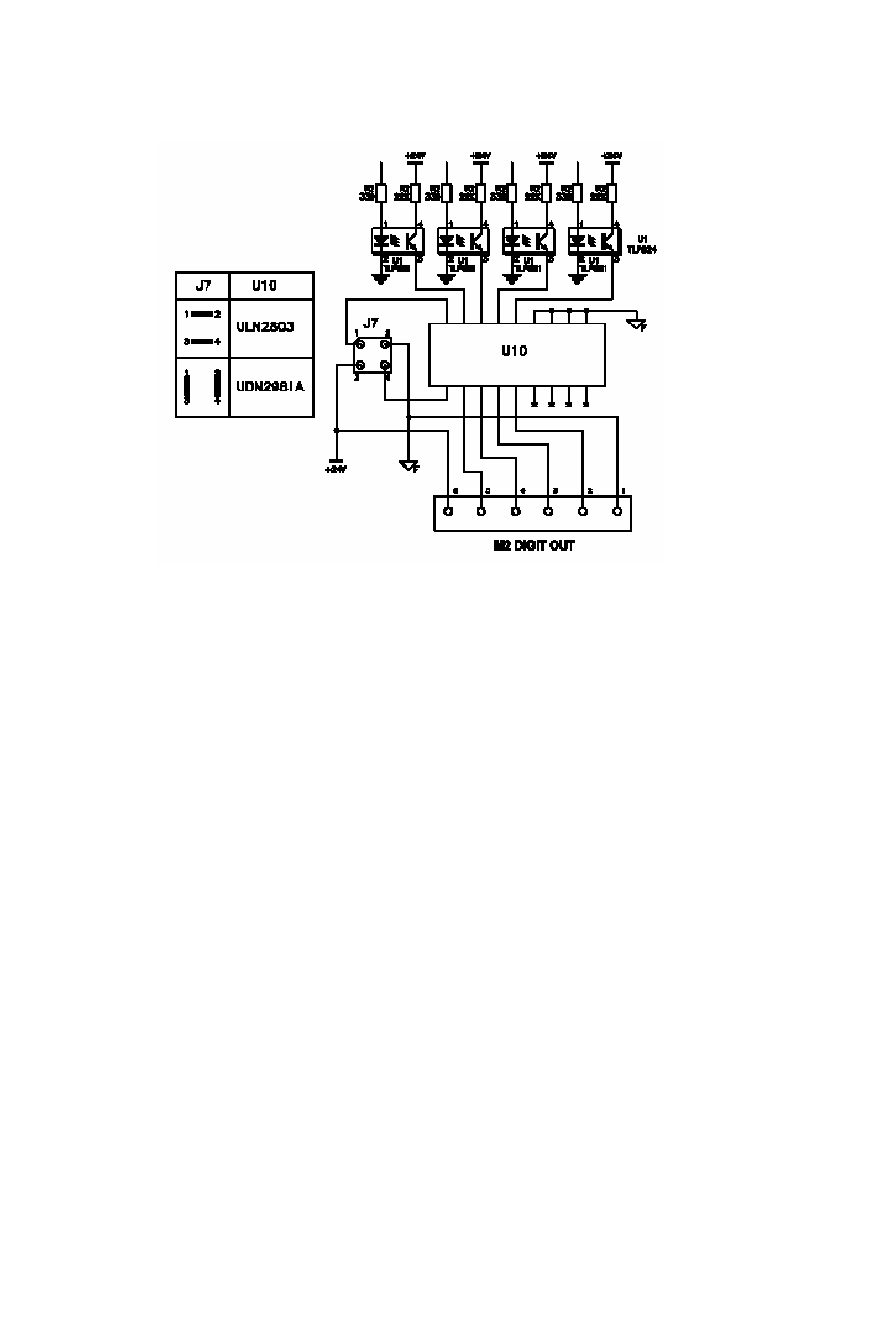

Anhang Zeichnung A-4: TTL Ausgänge
Für die digitalen Ausgänge wird als Standardbestückung ein steckbarer Schaltkreis UNL2803
eingesetzt. Dieser kann einfach ausgetauscht werden. Der Open-Collector Schaltkreis UNL
2803 kann durch einen Open-Emitter-Schaltkreis UDN 2981A ersetzt werden. In diesem Fall
sind die Jumper J7 nach Zeichnung A-4 zu ändern.
105
