Einbau
Darauf achten, dass das Gerät und alle Systeme
ausgeschaltet sind, bevor Einbau- oder
Verbindungsarbeiten durchgeführt werden. Werden die
Arbeiten bei eingeschaltetem Gerät durchgeführt,
besteht die Gefahr einer tödlichen Verletzung durch
Elektroschock.

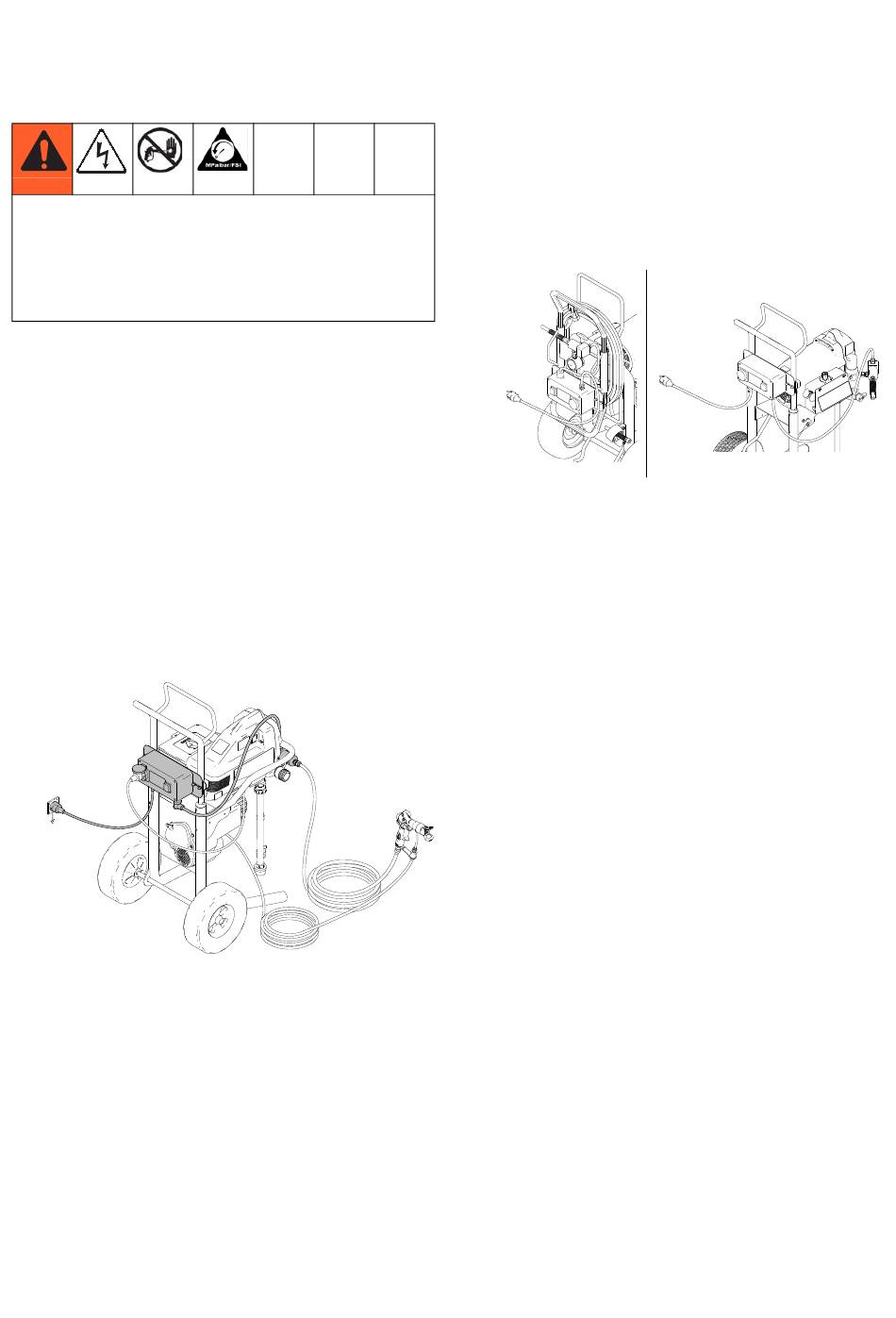

Das beheizte Schlauchsystem wie folgt an das
Airless-Spritzgerät anschließen:
1. Die im Handbuch des Spritzgeräts vorgeschriebene
Druckentlastung durchführen.
2. Die beiliegenden Klemmen und Metallteile
verwenden, um den Temperaturregler (A) am
Rahmen der Spritzpumpe anzubringen und die
Schrauben anziehen.
3. Geräte ohne Schlauchaufroller: Die
Innengewinde-Gelenkkupplung
am beheizten Schlauch/Verteiler (G) mit dem
Außengewinde am Filtergehäuse der Pumpe
verbinden. Den Anschluss festziehen.
ti15378a
3A0543C
Geräte mit Schlauchaufroller: Die
Innengewinde-Gelenkkupplung am beheizten
Schlauch/Verteiler mit dem Außengewinde am
Schlauchaufrollergelenk des Schlauchaufrollers
verbinden. Den Verteiler wie unten gezeigt
positionieren:
4. Das Temperaturreglerkabel (F) in die
Aufnahmebuchse am Temperaturregler (J) stecken.
5. Die Spritzpistole am Ende des beheizten Schlauchs
anbringen. Angaben zu unterstützten Düsen siehe
Technische Daten.
6. Das Netzkabel des Spritzgeräts in die Buchse (C)
am Temperaturregler (A) stecken.
HINWEIS: Muss vom Temperaturregler am
Schlauchaufroller abgezogen werden.
Einbau
ti15357a
7
