Alpine TMX-R700 Bedienungsanleitung Seite 8

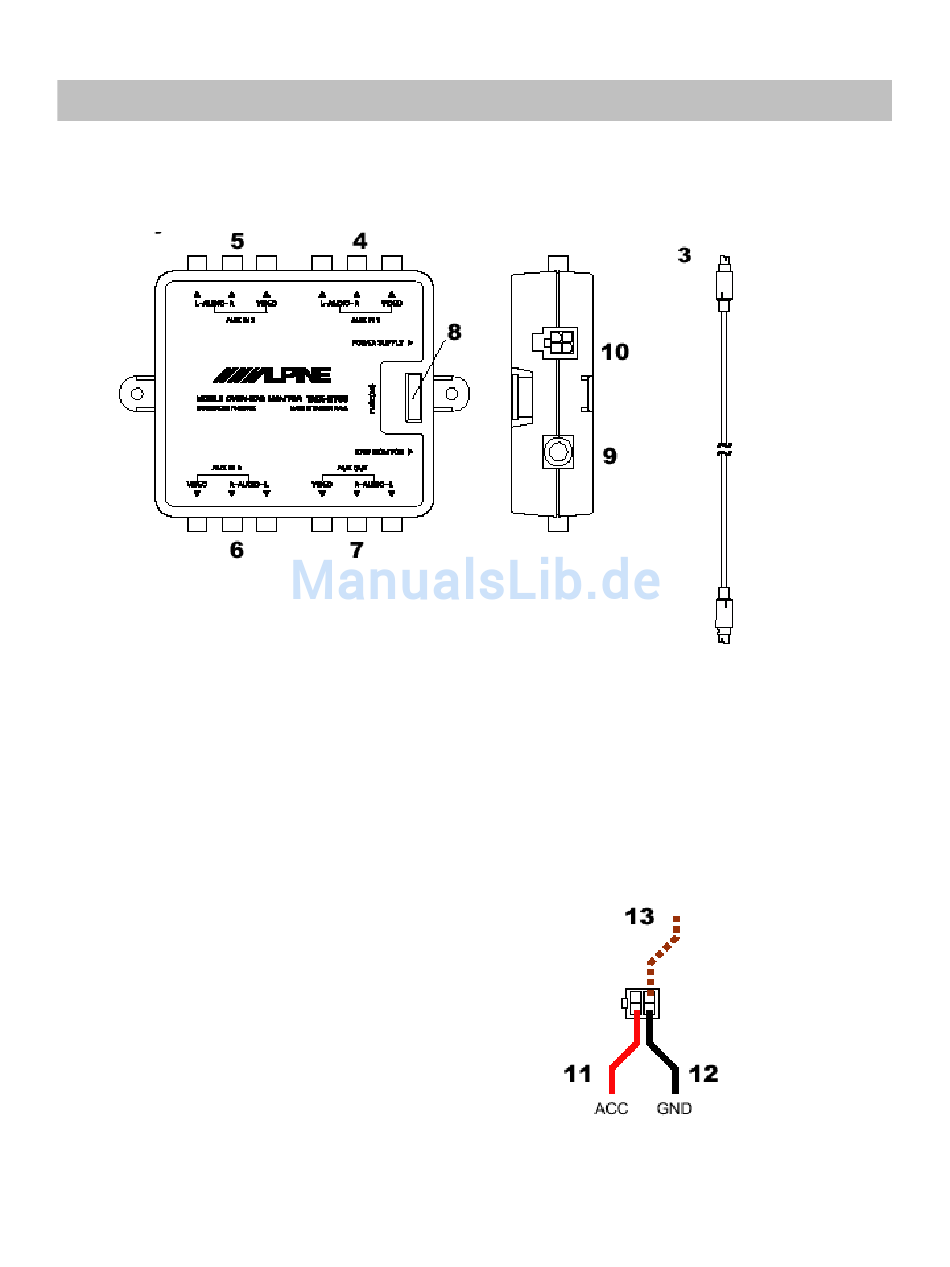

VERKABELUNG / ANSCHLÜSSE
3. 5m langes, Mini DIN Verlängerungskabel
Dieses Kabel ist im Lieferumfang enthalten. Es wird verlegt zwischen dem
TMX-R700 Display und der verdeckbaren Box (inbegriffen).
Verdeckbare Box
4. AUX A/V, Eingang 1
5. AUX A/V, Eingang 2
6. AUX A/V, Eingang 3
7. AUX A/V, Ausgang
Ein Hilfs- A/V Ausgang ist vorhanden, um einen externen Monitor anzutreiben. Dieses Signal spiegelt wi-
der, was auf dem TMX-R700 Display angezeigt wird. Die Lautstärkefunktion hat keine Auswirkung auf den
Hilfs- A/V Ausgang.
8. Sicherung (2 A)
9. Mini DIN Anschlußteil
Dies wird an den TMX-R700 Overheadmonitor mit einem 5m langen Mini DIN Verlängerungskabel an-
geschlossen (inbegriffen).
10. Netzanschlußteil
11. ACC Stromführende Leitung (rot)
An ACC Stromführende Leitung; stromführend,
wenn die Zündschlüsselposition ACC ist.
12. Erdleitung (schwarz)
Schließen Sie die Leitung an eine gute Chassiser-
dung am Fahrzeug an. Der Anschluß muß an das
nackte Metall gemacht und mit der mitgelieferten
Blechschraube sicher befestigt werden.
13. Fernbedienung aus
Das ‚Fernbedienung aus' Kabel kann an alle trag-
baren ALPINE Videoprodukte, die über eine ex-
Schwarz
Rot
terne Fernbedienungseingangsfunktion verfügen,
angeschlossen werden. Zum Beispiel Produkte
wie ein DVD, VCR und TV Tuner.
TMX-R700-de.doc
Fernbedienung aus
White/Brown
8/12
