TM-VE450FSD-GER / Betriebs- und Wartungshandbuch

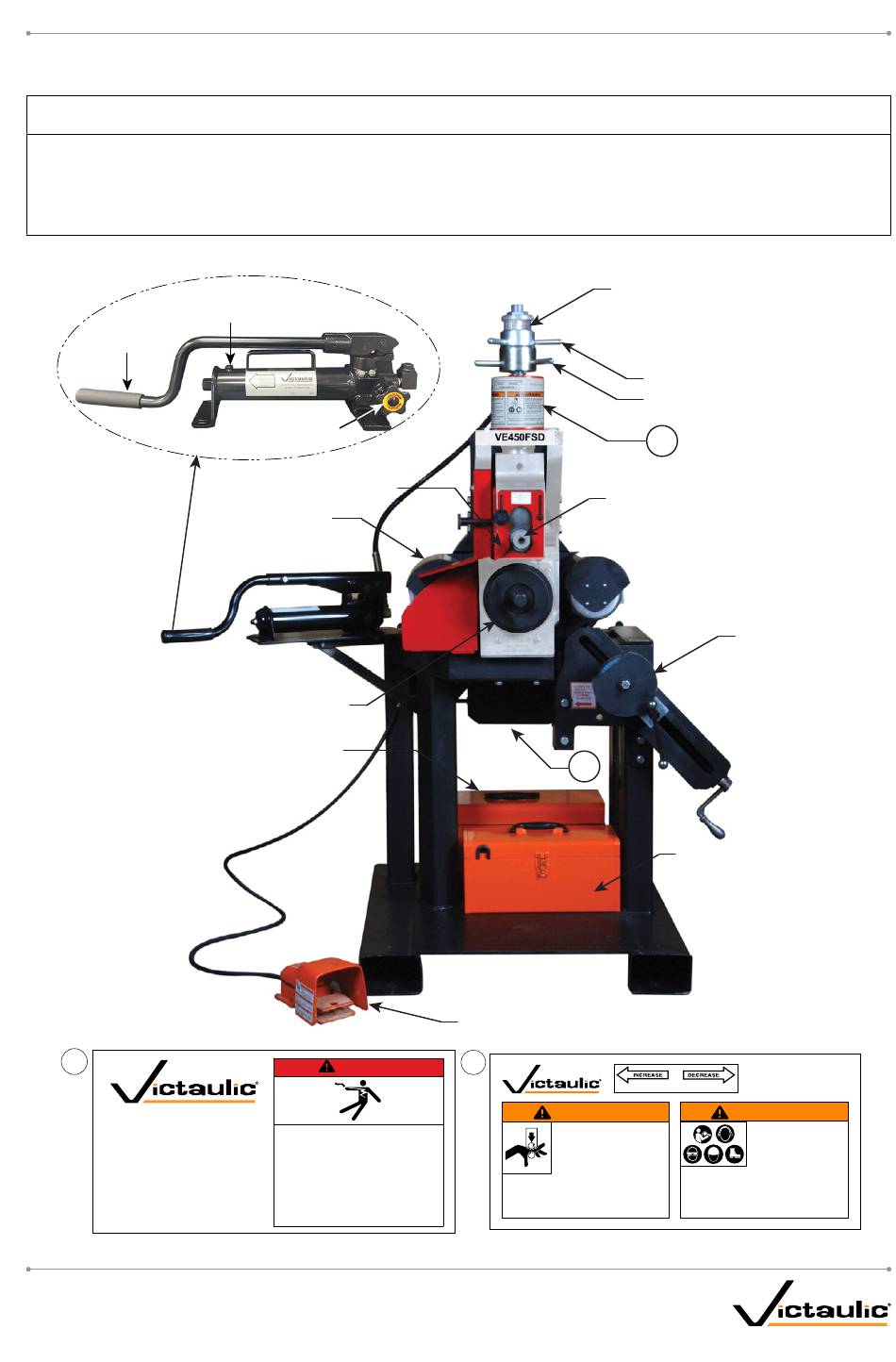

BENENNUNG DER WERKZEUGTEILE
• Auf den Zeichnungen und/oder Bildern in diesem Handbuch können Produktmerkmale zur Verdeutlichung
hervorgehoben sein.
• Das Werkzeug und dieses Betriebs- und Wartungshandbuch weisen Marken, Urheberrechte und/oder
patentierte Merkmale auf, die ausschließliches Eigentum der Firma Victaulic sind.
Handpumpen-Baugruppe
Einfüll-stopfen
Handpumpen-
hebel
1
VE450FSD
220 V, 50/60 Hz, 15 A
1PH
PARALLEL
4826-GER Rev A 5/07
Auf der Abdeckung des Schaltkastens an der Rückseite des Werkzeugs
TM-VE450FSD-GER REV_C
ANMERKUNG
Handpumpen-
ventil
Rollenschutzvorrichtungen
Nutdurchmesser-
tabellen
Untere Rolle
Ablagekasten für
Rollensätzeund
verschiedene Artikel
GEFAHR
Kontakt mit gefährlicher Spannung hinter dieser
Tür kann zu tödlichen oder schweren
Verletzungen führen.
•
Diese Tür darf nur von qualifiziertem Personal
für Wartungszwecke geöffnet werden.
•
Ziehen Sie immer das Stromkabel von
der Stromquelle ab, bevor Einstellungen
am Werkzeug vorgenommen oder
Wartungsarbeiten durchgeführt werden.
R303450LBL
Rohrgrößenanzeige
Obere Welle und obere Rolle
1
Sicherheitsfußschalter
2
ACHTUNG
Nutrollen können Quetsch- oder Schnittverletzungen
an Fingern und Händen verursachen.
• Unterbrechen Sie immer die Stromversorgung des Werkzeugs
oder schalten Sie das Werkzeug aus, bevor Sie Einstellungen
daran vornehmen.
• Vergewissern Sie sich vor dem Nuten von Rohren, dass die
Schutzvorrichtung richtig eingestellt ist.
• Beim Einlegen und Herausnehmen von Rohren kommen Sie mit Ihren
Händen in die Nähe der Rollen. Bringen Sie Ihre Hände während des
Betriebs nicht in die Nähe der Nutrollen oder der Rolle an der Rohrstütze.
• Greifen Sie während des Betriebs niemals in das Rohrende hinein oder über das Werkzeug oder
das Rohr hinweg.
• Nuten Sie Rohre immer IM UHRZEIGERSINN.
• Nuten Sie niemals Rohre, deren Länge unter der im Betriebs- und Wartungshandbuch
aufgelisteten liegt.
• Tragen Sie niemals lose Kleidung, zu große Handschuhe oder irgendetwas, das in bewegende
Teile hineingezogen werden kann.
Tiefeneinstellung
Nutdurchmesseranschlag
2
Stützrad und
Schutzvorrichtung
Ablagekasten
fürSicherheitsfußschalter
NUTDURCHMESSER
ACHTUNG
Die Nichtbeachtung der Anweisungen
und Warnhinweise könnte zu schweren
Verletzungen, Sachschäden und/oder
Schäden am Produkt führen.
• Lesen Sie vor Betrieb oder Wartung dieses
Werkzeugs das komplette Betriebs- und
Wartungshandbuch sowie alle auf dem Werkzeug
angebrachten Schilder.
• Tragen Sie Schutzbrille, Schutzhelm, Sicherheitsschuhe und Gehörschutz.
• Bedienen Sie das Werkzeug nur mit einem Sicherheitsfußschalter. Falls das Werkzeug
nicht über einen Sicherheitsfußschalter verfügt, setzen Sie sich bitte mit Victaulic in
Verbindung.
Kontaktieren Sie Victaulic mit Fragen zum sicheren und richtigen
Betrieb von Werkzeugen:
Internet:
victaulic.com
E-Mail:
pickvic@victaulic.com
Tel.:
1-800-PICK-VIC (USA)
2271-GER Rev D
R010414LBL
