34
5.7

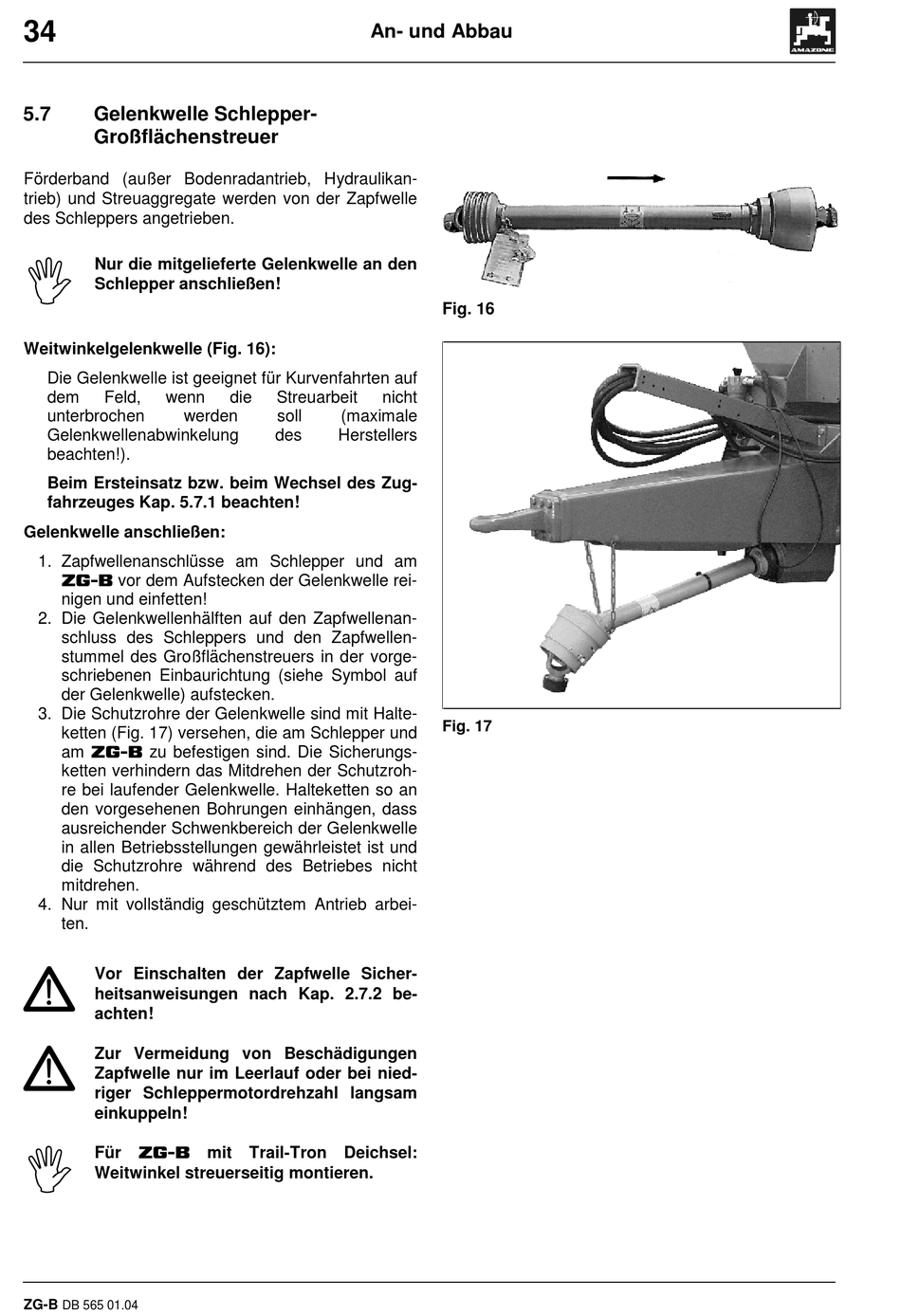

Gelenkwelle Schlepper-
Großflächenstreuer
Förderband (außer Bodenradantrieb, Hydraulikan-
trieb) und Streuaggregate werden von der Zapfwelle
des Schleppers angetrieben.
I
Nur die mitgelieferte Gelenkwelle an den
Schlepper anschließen!
Weitwinkelgelenkwelle (Fig. 16):
Die Gelenkwelle ist geeignet für Kurvenfahrten auf
dem
Feld,
wenn
unterbrochen
werden
Gelenkwellenabwinkelung
beachten!).
Beim Ersteinsatz bzw. beim Wechsel des Zug-
fahrzeuges Kap. 5.7.1 beachten!
Gelenkwelle anschließen:
1. Zapfwellenanschlüsse am Schlepper und am
=*% vor dem Aufstecken der Gelenkwelle rei-
nigen und einfetten!
2. Die Gelenkwellenhälften auf den Zapfwellenan-
schluss des Schleppers und den Zapfwellen-
stummel des Großflächenstreuers in der vorge-
schriebenen Einbaurichtung (siehe Symbol auf
der Gelenkwelle) aufstecken.
3. Die Schutzrohre der Gelenkwelle sind mit Halte-
ketten (Fig. 17) versehen, die am Schlepper und
am =*% zu befestigen sind. Die Sicherungs-
ketten verhindern das Mitdrehen der Schutzroh-
re bei laufender Gelenkwelle. Halteketten so an
den vorgesehenen Bohrungen einhängen, dass
ausreichender Schwenkbereich der Gelenkwelle
in allen Betriebsstellungen gewährleistet ist und
die Schutzrohre während des Betriebes nicht
mitdrehen.
4. Nur mit vollständig geschütztem Antrieb arbei-
ten.
a
Vor Einschalten der Zapfwelle Sicher-
heitsanweisungen nach Kap. 2.7.2 be-
achten!
a
Zur Vermeidung von Beschädigungen
Zapfwelle nur im Leerlauf oder bei nied-
riger Schleppermotordrehzahl langsam
einkuppeln!
I
Für =*% mit Trail-Tron Deichsel:
Weitwinkel streuerseitig montieren.
ZG-B
DB 565 01.04
An- und Abbau
die
Streuarbeit
nicht
soll
(maximale
des
Herstellers
Fig. 16
Fig. 17
