Inhaltszusammenfassung für Gram FR Serie

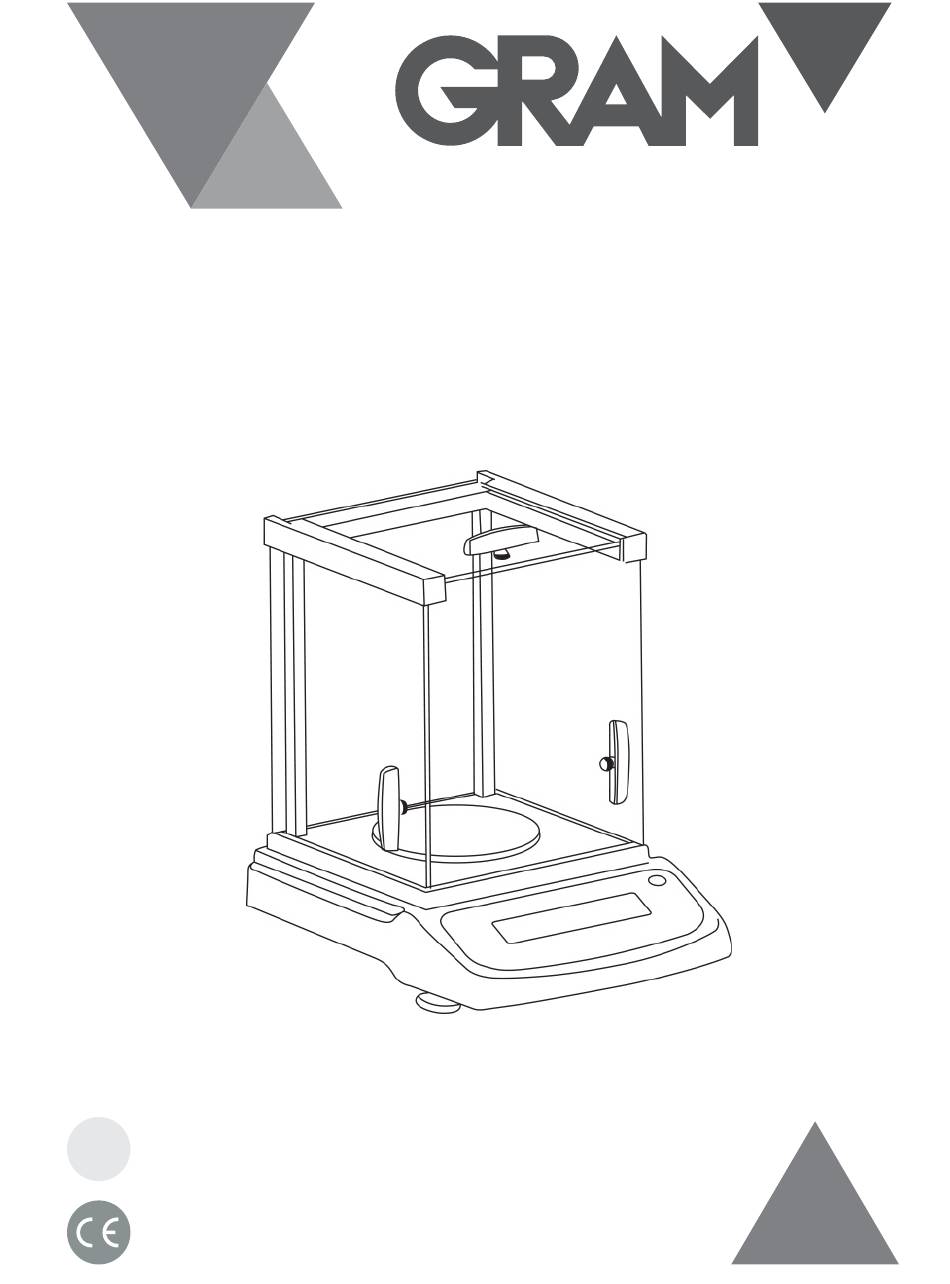

- Seite 1 SERIE 320-500-3200-5000 BEDIENERHANDBUCH...
- Seite 2 INHALTSVERZEICHNIS Sicherheitshinweise Anschluss Vorbereitung vor Verwendung der Waage Installation der Waage Beschreibung des Displays und der Tasten Justierung Standard-Wägemodus Zählmodus Prozentuale Abweichung Grenzwertfunktion Benutzereinstellungen Druckeinstellungen Einstellung der Baudrate Aktivierung der Wägeeinheiten Rückstellung auf die Werkseinstellungen Einstellung der Hintergrundbeleuchtung Einrichtung der Grenzwerte Zusätzliche Funktionen Kommunikation mit einem Computer Hardware RS-232-Schnittstelle...
- Seite 3 SICHERHEITSHINWEISE Ÿ Bitte beachten Sie die nachstehenden Empfehlungen, um eine unnötige Beschädigung der Waage zu vermeiden. Ÿ Die Waage nicht in gefährlichen Bereichen einsetzen. Ÿ Diese Waage sollte nur von geschulten Technikern betrieben werden. Ÿ Die Waage bitte von der Stromversorgung trennen, bevor diese an andere Installationen angeschlossen oder von diesen getrennt wird.
- Seite 4 Ÿ Öffnen Sie die Verpackung und prüfen Sie die Waage auf externe Schäden. Ÿ Im Falle von externen Schäden ist der Abschnitte „Routinemäßige Wartung und Fehlerbehebung“ zu beachten. Ÿ Bitte bewahren Sie alle Verpackungsmaterialien für einen späteren Versand auf. Entfernen Sie bei der Verpackung der Waage alle Kabel und vermeiden Sie unnötige Beschädigungen.
- Seite 5 Installation der Waage mit rechteckiger Wägeplatte - Installationsreihenfolge - Wägeplattenträger - Wägeplatte Netzadapter anschließen Nur der von uns bereitgestellte Netzadapter ist zulässig. - Netzadapter an die Waage anschießen - Netzadapter an die Steckdose anschießen Installation der externen Vorrichtungen Die Waage bitte ausschalten, bevor diese an externe Vorrichtungen wie einen Drucker oder Computer angeschlossen oder von diesen getrennt wird.
- Seite 6 BESCHREIBUNG DES DISPLAYS UND DER TASTEN 1. Kapazität und Auflösung 2. Wägemodussymbole: Inspect – Prüfmodus Count – Stückzählungsmodus Denst – Dichtemodus Net – Taragewicht/Bruttogewicht/Nettogewicht 3. Symbol Taragewicht/Bruttogewicht 4. Wägeeinheiten 5. Niveaumessgerät 6. Warnsymbole Hoch/Niedrig 7. OK-Anzeige (stabiles Display) Der angezeigte Messwert ist stabil Der angezeigte Messwert entspricht Gramm Der angezeigte Messwert entspricht Unzen (1 g = 0,03527396200 oz) Der angezeigte Messwert entspricht Karat (1 g = 5,0000000000 ct)
- Seite 7 BESCHREIBUNG DER TASTEN Taste Justierung/Anpassung Taste Drucken/Ausgabe Taste Zählung/Funktionsbestätigung Prozent-Taste Taste „Umschaltung der Wägeeinheit“ Tare Taste Menütaste Netzschalter JUSTIERUNG Zur Bestimmung der Genauigkeit der Waage, indem der Unterschied zwischen dem angezeigten Messwert und dem tatsächlichen Gewicht des Gegenstands auf der Wägeplatte geprüft wird.
- Seite 8 5. Einen Justierpunkt auswählen und das korrekte Justiergewicht auf die Wägeplatte legen. Die Taste drücken. Auf dem Display erscheint CAL---. CAL--- 6. Nach Abschluss der externen Justierung zeigt die Waage den Wert des Gewichts auf der Wägeplatte an (beispielsweise 3000). 3000.00 g STANDARD-WÄGEMODUS Verfahren...
- Seite 9 sind die Stückzählungsergebnisse. Die ausgewählte Referenzmenge wird gespeichert, bis eine neue Referenzmenge eingestellt oder die Stromzufuhr unterbrochen wird. Menge 10 4. Die korrekte Stückprobe auf die Wägeplatte oder in den Behälter setzen. 5. Die Taste drücken. Die Waage zeigt die Menge der Stückprobe. 6.
- Seite 10 6. Die Taste drücken, um zum normalen Wägemodus zurückzukehren. 00,00% Befolgen Sie die nachstehenden Schritte, um den Prozentsatz zu prüfen, den ein Gewicht in einem Behälter von einer Referenz abweicht: 1. Einen leeren Behälter auf die Wägeplatte setzen. Die Taste drücken.
- Seite 11 Die Taste wiederholt drücken, bis der rechte Dezimalpunkt angezeigt wird, um die Dezimalposition einzustellen. SET d.P Die Genauigkeit zu bestätigen Initialization highest value Den oberen Grenzwert wie folgt einstellen: (um den Wert zu erhöhen) (um den Wert zu senken) der Wert blinkt zum Bestätigen Die Taste drücken, um den unteren...
- Seite 12 Die Taste drücken Standardmäßig keine Warnung bei einem Wert unter 50 % des unteren Grenzwerts. Den Wert wie folgt einstellen: (um den Wert zu erhöhen) (um den Wert zu senken) der Wert blinkt zum Bestätigen Aktivierung des Grenzwertmodus Die Taste wiederholt drücken ENABLE Die Taste...
- Seite 13 Löschen des unteren und oberen Grenzwerts • Die Taste drücken. PrInt • Die Taste wiederholt drücken InSPCT • Die Taste drücken SET HI • Die Taste wiederholt drücken CLEAr • Die Taste drücken, um die Grenzwerte zu löschen.
- Seite 14 BENUTZEREINSTELLUNGEN Die Waage kann entsprechend individueller Anforderungen konfiguriert werden. 1. Die Taste drücken, um das Konfigurationsprogramm aufzurufen. 2. Die Taste drücken, um den gewünschten Parameter auszuwählen. Anschließend zur Bestätigung die Taste drücken. 3. Sie können jederzeit die Taste (auf dem Display erscheint „ESC“) und dann zur Bestätigung drücken, um das Konfigurationsprogramm zu verlassen.
- Seite 15 Firmwareversion CAL T FACT TP: Rücksetzung auf die Werkseinstellungen Ausgleich der uSEr TP: Umgebungstemperatur Ausgleich der Benutzertemperatur ESC: Programm verlassen BLIgHT 1 nIn Hintergrundbeleuchtung während 1 Minute ESC: Programm verlassen InSPCT SET HI SET Dp SET Dp set high limit set decimal position SET LO set low limit...
- Seite 16 Gehen Sie wie folgt vor, um die Druckart einzurichten: 1. Die Taste drücken. Auf dem Display erscheint „PrInt“ 2. Die Taste drücken. Auf dem Display erscheint „STAbLE“, um den standardmäßig eingerichteten Druck eines stabilen Messwerts anzuzeigen. 3. Die Taste drücken, um die Druckart auszuwählen. Mit der Taste bestätigen.
- Seite 17 AKTIVIERUNG DER WÄGEEINHEITEN Die Funktion „Einheiten“ kann programmiert werden, um bestimmte Wägeeinheiten zu aktivieren oder deaktivieren. Fahren Sie wie folgt fort, um bestimmte Wägeeinheiten zu aktivieren oder deaktivieren. 1. Die Taste drücken. Auf dem Display erscheint „PrInT“. 2. Die Taste wiederholt drücken, bis das Display „unIT“...
- Seite 18 2. Die Taste wiederholt drücken, bis das Display „InSpCT“ anzeigt. 3. Die Taste zur Bestätigung drücken. Die Waage wechselt in den Grenzwert- Konfigurationsmodus und das Display zeigt „SET HI“ an (um den oberen Grenzwert einzustellen). 4. Die Taste drücken. Die Waage zeigt „50“ an (Initialisierungswert). 5.
- Seite 19 3. Zur Deaktivierung der Grenzwerteinstellung die Taste wiederholt drücken, bis das Display „dISAbl“ anzeigt. 4. Die Taste zur Bestätigung drücken. Die Waage kehrt in den Wägemodus zurück. Prüfung des oberen und unteren Grenzwerts: 1. Die Taste drücken. Die Waage zeigt „PrINT“ an. 2.
- Seite 20 3. Den Zielgegenstand an die Unterflurwägeeinrichtung hängen, beispielsweise mit einem Hängeseil. 4. Gegebenenfalls eine Schutzvorrichtung aufstellen, um Luftzug zu verhindern.
- Seite 21 KOMMUNIKATION MIT EINEM COMPUTER Die Funktionen der Waagentastatur können über die RS-232-Schnittstelle aufgerufen werden. Folgende Befehle stehen zur Verfügung: U – Einheit: Umschaltung der Wägeeinheit T – Tara: tarafunktion C – CAL: Justierung mit einem externen Standardgewicht P – PRINT: Druckfunktion % - %: Prozentfunktion # - #: sofortige Druck M –...
- Seite 22 BESCHREIBUNG DER STIFTE 2 – TXD - - - die Waage überträgt Daten. 3 – RXD - - - die Waage empfängt Daten. 5 – GRD - - - Massensignal. HINWEIS: Handshake-Signale wie „Clear to Send“ (CTS) werden nicht verwendet. Das Peripheriegerät muss über einen Mindestpuffer (15 Zeichen) verfügen.
- Seite 23 FEHLERBEHEBUNG Display Ursache Lösung - - - - - - Die Waage erhält keinen stabilen Händler kontaktieren. Messwert oder der Messumformer ist beschädigt. HHHHH Das Ist-Gewicht ist 5 % höher als die Entladen oder Kundendienst Kapazität oder der Messumformer ist kontaktieren.
- Seite 24 Für diese Waage besteht eine Garantie von einem Jahr ab Lieferzeitpunkt. Die Garantie erstreckt sich auf alle Herstellungs- und Materialfehler. Während dieses Zeitraums deckt GRAM PRECISION die zur Reparatur der Waage erforderlichen Personal- und Ersatzteilkosten ab. Diese Garantie erstreckt sich nicht auf Ausfälle aufgrund unsachgemäßer Nutzung oder Überladung.
