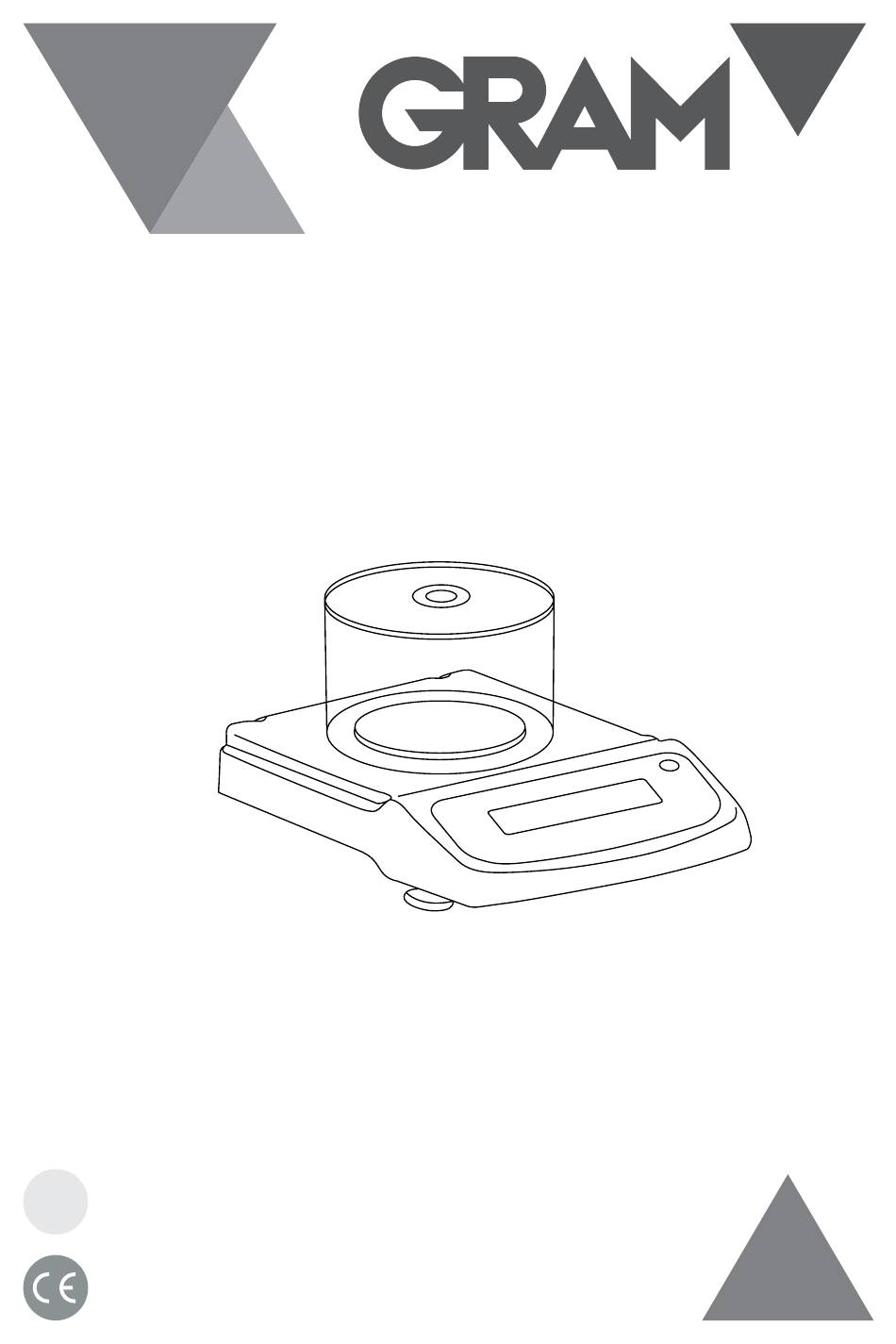

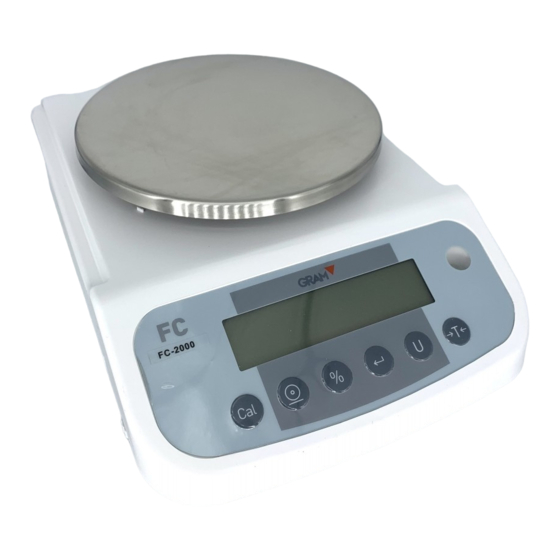

- Seite 1 SERIE 100 / 200 / 2000 / 5000 BEDIENERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Deutsch Sicherheitshinweise Anschluss Vor der Verwendung der Waage Umgebung der Waage Verpackung Lieferumfang Aufstellung der Waage Nutzungsbedingungen Montage der Waage mit Windschutz Montage der Waage mit runder Wägeplatte Anschluss des Adapters Montage externer Vorrichtungen Vorwärmzeit Nivellierung der waage Beschreibung des Displays und der Tastatur Ein- und Ausschaltung der Waage Tarafunktion Stückzählung... - Seite 3 Reinigung Reinigung der Edelstahloberfläche Sicherheitsüberprüfung Fehlerbehebung Technische Daten Garantie...
-
Seite 4: Sicherheitshinweise
DEUTSCH SICHERHEITSHINWEISE Bitte beachten Sie die folgenden Empfehlungen sorgfältig, um unnötige Schäden der Waage zu vermeiden: • Die Waage nicht in gefährlichen Bereichen einsetzen. • Die Waage von der Netzspannung trennen, bevor diese an anderen Standorten angeschlossen oder getrennt wird. •... -
Seite 5: Vor Der Verwendung Der Waage
muss die Waage vom Netz getrennt und an einen sicheren Ort gebracht werden und darf erst dann wieder verwendet werden, wenn deren Anschluss sicher ist. • Die Waage darf nur mit unseren Zubehörteile oder optionalen Bauteile verbunden werden. Wir übernehmen keine Haftung für Änderungen, die der Anwender an der Waage vornimmt. -
Seite 6: Lieferumfang
Lieferumfang • Waage. • Wägeplatte. • Wägeplattenträger. • Netzadapter. • Bedienungsanleitung. AUFSTELLUNG DER WAAGE Die Waage an einem geeigneten Ort unter Vermeidung der folgenden Bedingungen aufstellen: • Hohe Temperaturen und direkte Sonneneinstrahlung. • Luftströmungen und Schwingungen. • Zu hohe Luftfeuchtigkeit. Nutzungsbedingungen Lassen Sie die Waage nicht während eines längeren Zeitraums an einem sehr feuchten Ort stehen. -
Seite 7: Montage Der Waage Mit Windschutz
Montage der Waage mit Windschutz • Die Bauteile in der angegebenen Reihenfolge montieren. Montage der Waage mit runder Wägeplatte • Wägeplattenträger montieren. • Die Wägeplatte daraufsetzen. Anschluss des Adapters • Adapter mit der Waage verbinden. • Adapter mit der Netzsteckdose verbinden. Montage externer Vorrichtungen Vor der Montage externer Vorrichtungen (Anschluss an einen Drucker oder Computer) schalten Sie die Waage bitte aus oder trennen diese von der... -
Seite 8: Nivellierung Der Waage
Nivellierung der Waage • Die Waage mit den zwei vorderen regulierba- ren Füßen nivellieren, bis sich die Blase der Wasserwaage innerhalb des Kreises befindet. • Die Waage muss bei jeder Aufstellung an einem neuen Ort vor der erneuten Verwendung nivelliert werden. BESCHREIBUNG DES DISPLAYS UND DER TASTATUR 1. - Seite 9 OZ - Messung in Unzen (1 g = 0,03527396200 oz). ct - Messung in Karat (1 g = 5,0000000000 ct). dwt - Messung in Pennyweight (1 g = 0,64301493100 dwt). Messung im Prozentmodus. PCS - Messung im Stückzählungsmodus. ------- Die Waage versucht, eine stabile Messung zu erreichen. UNABLE - Betriebsfehler.
-
Seite 10: Ein- Und Ausschaltung Der Waage
EIN- UND AUSSCHALTUNG DER WAAGE Verfahren 1. Die Taste drücken, um die Waage einzuschalten. 2. Die Taste 5 Sekunden gedrückt halten, um die Waage auszuschal- ten. TARAFUNKTION Verfahren 1. Einen Behälter auf die Wägeplatte setzen. 2. Die Taste drücken. Die Waage führt eine Nullsetzung durch und das Display zeigt „0.00“... -
Seite 11: Prozentfunktion
4. Die Taste drücken, um den Wert der ausgewählten Probemenge zu bestätigen. 5. Die Taste 3 Sekunden gedrückt halten, bis der Wert blinkt. Die aus- gewählte Probemenge in den Behälter legen und erneut die Taste drücken. Der Wert der Probemenge hört auf zu blinken und wird durch- gehend angezeigt. -
Seite 12: Wägeeinheiten
5. Das Display zeigt den Prozentwert des Gegenstands gegenüber dem Referenzgewicht an. 6. Zur Rückkehr zum normalen Wägemodus die Taste drücken. WÄGEEINHEITEN Verfahren Die Taste zur Auswahl der gewünschten Wägeeinheit (g, oz, dwt) drücken. JUSTIERUNG Verfahren 1. Die Waage nivellieren und während 30 Minuten vorwärmen. 2. -
Seite 13: Parameter
Zum Aufruf des Konfigurationsmodus der Parameter die Tasten gleichzeitig während 5 Sekunden gedrückt halten. Die Tasten haben innerhalb des Konfigurationsmodus die folgenden Funk- tionen: • Taste zur Bestätigung der Konfigurationen und zum Wechsel zum nächsten Parameter. • Taste , um nach links zu gehen. •... - Seite 14 Selbstinspektionsmodus POST 0, 1 einschalten Signalton An, Aus 11 C00802 Baudxx Übertragungsrate 12:1200 KEY: bei Drücken 12 C00802 Con---xxx Kommunikationsmodus einer Taste. Ausgleich der Sensorfle- xibilität. Zum Ausgleich 13 C01688 FLEXxx der Gewichtsabweichung, -5 bis 5 wenn die Waage nicht belastet ist.
-
Seite 15: Kommunikation Mit Einem Computer
KOMMUNIKATION MIT EINEM COMPUTER Die Tastenfunktionen der Waage können über RS-232 verwendet werden. Es stehen die folgenden Befehle zur Verfügung: U – : Umrechnung Wägeeinheiten. T – : Tarafunktion. C – : Justierung mit einem externen Justiergewicht. P – : Druckfunktion. : Prozentfunktion. -
Seite 16: Schnittstelle Rs-232
Einheitenfeld, beschreibt die Gewichtseinheit der übertragenen Mess- werte. Die Waage zeigt G für Gramm, O für Unzen und C für Karat an. Stabilitätszeichen. Entspricht dem Symbol OK des Waagendisplays. S bedeutet einen stabilen Messwert und eine Leerstelle weist auf einen instabilen Wert hin. Rückstellungszeichen. -
Seite 17: Routinemäβige Wartung Und Fehlerbehebung
5 – GRD - - - Erdungssignal. Hinweis: Die Signalmodi CTS werden nicht verwendet. Das Peripheriegerät muss mindestens über einen Puffer verfügen (15 Zeichen). Wir empfehlen eine Kabellänge von 15 Metern, eine Lastimpedanz des angeschlossenen Geräts von 3000 bis 7000 Ohm mit einer höchsten 2500 pf de parallelen Kapazität von höchstens 2500 pF. -
Seite 18: Reinigung Der Edelstahloberfläche
Reinigung der Edelstahloberfläche Alle Komponenten aus Edelstahl müssen regelmäßig gereinigt werden. Die Wägeplatte entfernen und mit einem weichen Tuch oder Schwamm reinigen. Wir empfehlen die Verwendung eines speziellen Edelstahlreinigers. Die Edelstahloberfläche der Waage und anschließend die Wägeplatte reinigen. Vor dem Trocknen der Wage mit Luft sicherstellen, dass keine Schmutzrückstände vorhanden sind. - Seite 19 a) Die Wägeplatte korrekt a) Die Wägeplatte wurde nicht installieren und die Taste LLLLLLL korrekt angebracht. drücken. b) Die Wägezelle ist defekt. b) Den technischen Kunden- dienst kontaktieren. Siehe Abschnitt Justierung. NOCAL Die Justierung reagiert nicht. Sicherstellen, dass das Jus- tiergewicht korrekt ist.
-
Seite 20: Technische Daten
TECHNISCHE DATEN AC/DC Adapter Eingang: 220V/110V, Ausgang: 7.5V (+15% bis -20%) 48-60Hz Stromverbrauch: Maximal = 16W, Durchschnitt = 8W... -
Seite 21: Garantie
GARANTIE Die Waage verfügt über eine Garantie auf Fertigungs- und Materialfehler aller Art von einem Jahr ab Auslieferungsdatum. Während dieses Gewährleistungszeitraums übernimmt GRAM PRECISION S.L. die Reparatur der Waage. Schäden infolge unsachgemäßem Gebrauch oder Überladung sind von die- ser Garantie ausgeschlossen. Die erforderlichen Versandkosten für die Reparatur der Waage werden... - Seite 22 003/16042018 Gram Precision S.L. Travesía Industrial, 11 · 08907 Hospitalet de Llobregat · Barcelona (Spanien) Tel.: +34 902 208 000 · +34 93 300 33 32 Fax +34 93 300 66 98 gram.es comercial www.gram-group.com...
