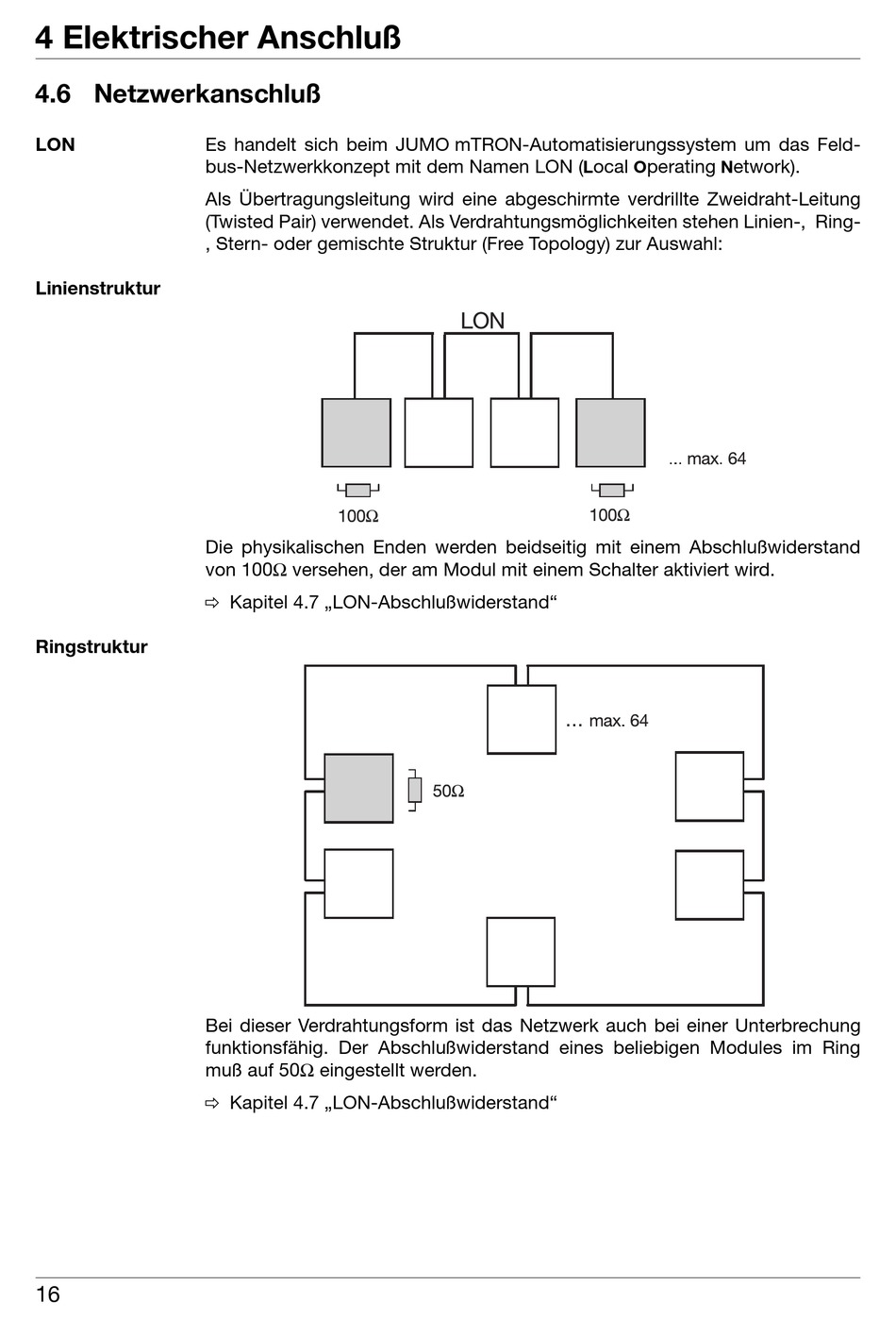

4 Elektrischer Anschluß
4.6 Netzwerkanschluß
LON
Linienstruktur
Ringstruktur
16
Es handelt sich beim JUMO mTRON-Automatisierungssystem um das Feld-
bus-Netzwerkkonzept mit dem Namen LON (
Als Übertragungsleitung wird eine abgeschirmte verdrillte Zweidraht-Leitung
(Twisted Pair) verwendet. Als Verdrahtungsmöglichkeiten stehen Linien-, Ring-
, Stern- oder gemischte Struktur (Free Topology) zur Auswahl:
Die physikalischen Enden werden beidseitig mit einem Abschlußwiderstand
von 100Ω versehen, der am Modul mit einem Schalter aktiviert wird.
v Kapitel 4.7 „LON-Abschlußwiderstand"
Bei dieser Verdrahtungsform ist das Netzwerk auch bei einer Unterbrechung
funktionsfähig. Der Abschlußwiderstand eines beliebigen Modules im Ring
muß auf 50Ω eingestellt werden.
v Kapitel 4.7 „LON-Abschlußwiderstand"
ocal perating etwork).
L O N
