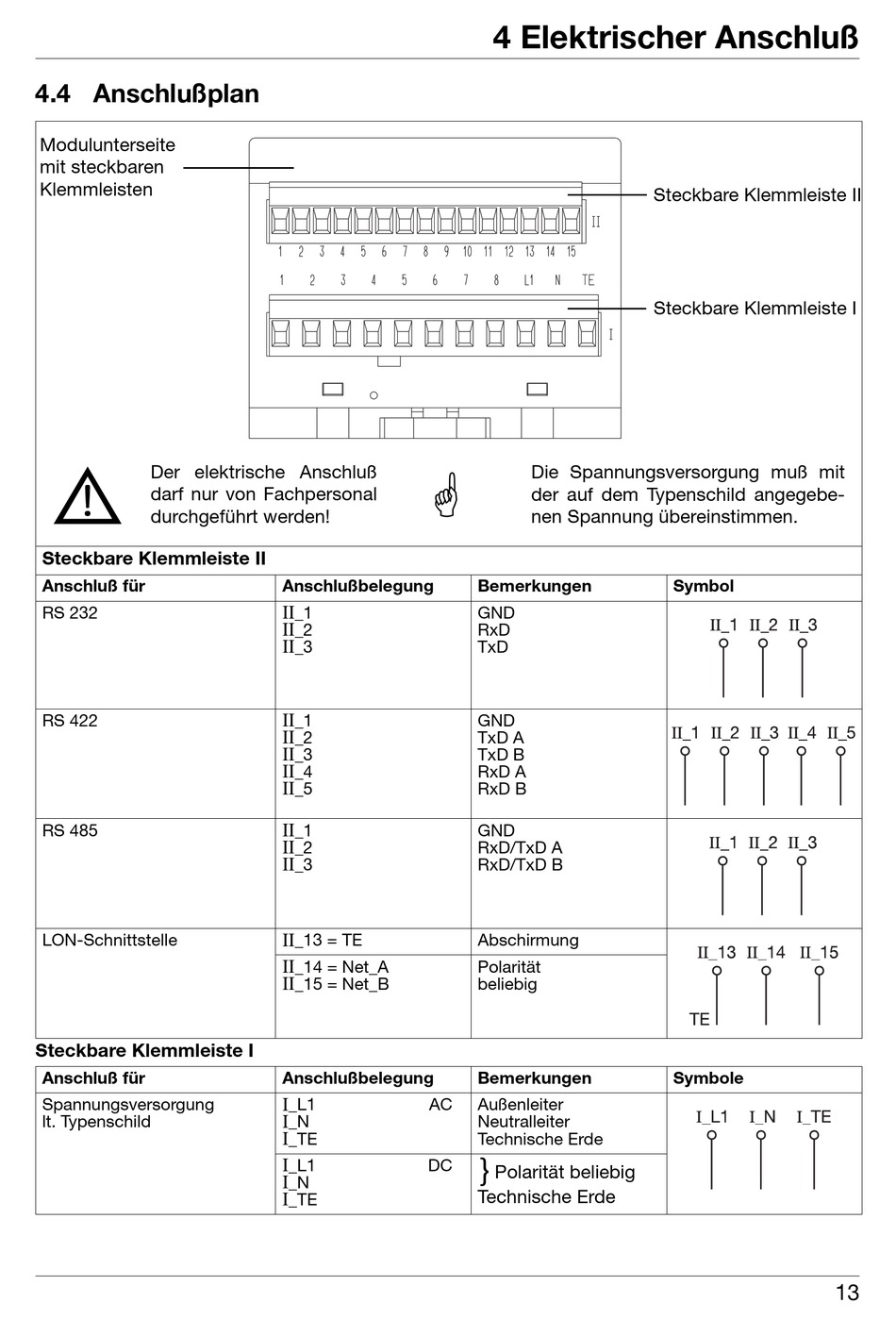

4.4 Anschlußplan
Modulunterseite
mit steckbaren
Klemmleisten
V
Der elektrische Anschluß
darf nur von Fachpersonal
durchgeführt werden!
Steckbare Klemmleiste II
Anschluß für
RS 232
RS 422
RS 485
LON-Schnittstelle
Steckbare Klemmleiste I
Anschluß für
Spannungsversorgung
lt. Typenschild
A
Anschlußbelegung
II
_1
II
_2
II
_3
II
_1
II
_2
II
_3
II
_4
II
_5
II
_1
II
_2
II
_3
II
_13 = TE
II
_14 = Net_A
II
_15 = Net_B
Anschlußbelegung
I
_L1
AC
I
_N
I
_TE
I
_L1
DC
I
_N
I
_TE
4 Elektrischer Anschluß
Die Spannungsversorgung muß mit
der auf dem Typenschild angegebe-
nen Spannung übereinstimmen.
Bemerkungen
GND
RxD
TxD
GND
TxD A
TxD B
RxD A
RxD B
GND
RxD/TxD A
RxD/TxD B
Abschirmung
Polarität
beliebig
Bemerkungen
Außenleiter
Neutralleiter
Technische Erde
}
Polarität beliebig
Technische Erde
Steckbare Klemmleiste II
Steckbare Klemmleiste I
Symbol
Symbole
13
