Messprinzip

4

Arbeitsweise und Systemaufbau

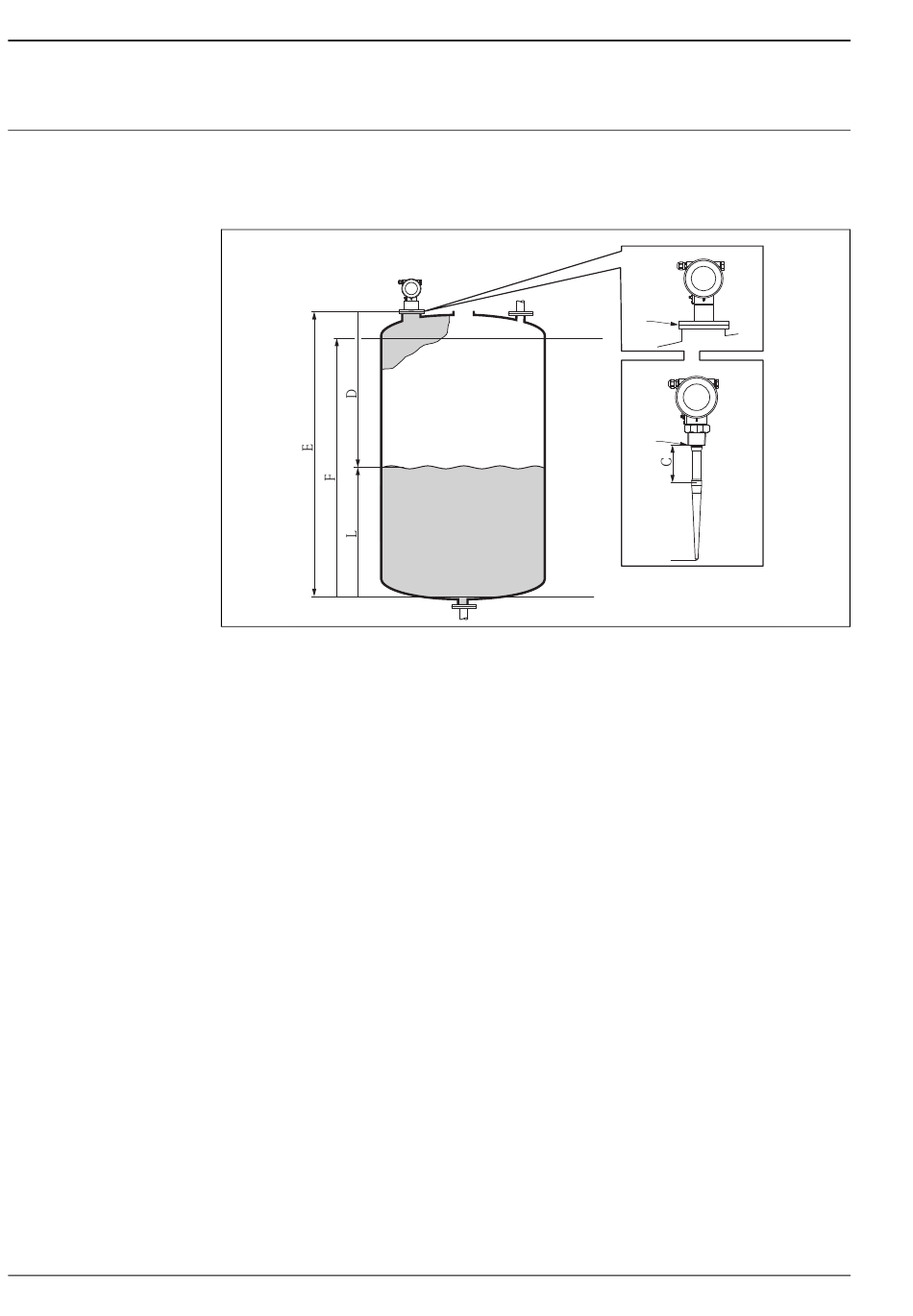

Der Micropilot ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode arbeitet. Es wird
die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes) bis zu der Produktoberfläche gemessen.
Radarimpulse werden über eine Antenne gesendet, von der Produktoberfläche reflektiert und vom Radarsys-
tem wieder empfangen.
A
Flanschvariante
C
Inaktive Länge
R
Referenzpunkt
Eingang
Die reflektierten Radarimpulse werden über die Antenne empfangen und in die Elektronik übertragen. Dort
wertet ein Mikroprozessor die Signale aus und identifiziert das Füllstandecho, welches durch die Reflexion der
Radarimpulse an der Produktoberfläche verursacht wurde. Der eindeutigen Signalfindung kommen dabei die
langjährigen Erfahrungen mit Pulslaufzeitverfahren zugute, die in die Entwicklung der PulseMaster® eXact
Software einflossen. Die Entfernung "D" zur Füllgutoberfläche ist proportional zur Laufzeit des Impulses "t":
D = c · t/2,
wobei "c" die Lichtgeschwindigkeit ist.
Da die Leerdistanz "E" dem System bekannt ist, wird der Füllstand "L" berechnet zu:
L = E – D
Referenzpunkt für "E" siehe obige Abbildung. Die Stabilität des Referenzpunktes der Messung (GRH) hat ent-
scheidenden Einfluß auf die Genauigkeit der Messung!
Der Micropilot besitzt Funktionen zur Störechoausblendung, die vom Benutzer aktiviert werden können. Sie
gewährleistet, dass Störechos von z.B. Kanten und Schweißnähten nicht als Füllstandecho interpretiert werden.
Ausgang
Der Micropilot wird abgeglichen, indem die Leerdistanz "E" (= Nullpunkt), die Volldistanz "F" (= Spanne) und
ein Anwendungsparameter, der automatisch das Gerät an die Messbedingungen anpaßt, eingegeben werden.
Bei Varianten mit Stromausgang entspricht der Werksabgleich für Nullpunkt "E" und Spanne "F" 4 mA und
20 mA. Für digitale Ausgänge und das Anzeigemodul entspricht der Werksabgleich für Nullpunkt "E" und
Spanne "F" 0% und 100%. Eine Linearisierungsfunktion mit max. 32 Punkten, die auf einer manuellen bzw.
halbautomatisch eingegebenen Tabelle basiert, kann vor Ort oder über Fernbedienung aktiviert werden.
Diese Funktion erlaubt z.B. die Messung in technischen Einheiten und stellt ein lineares Ausgangssignal für
kugelförmige und zylindrisch liegende Behälter oder solche mit konischem Auslauf zur Verfügung.
A
R
20 mA
100%
B
R
G
4 mA
0%
B
Einschraubvariante R1½", 1½" NPT
G
Max. Füllstand
Micropilot M
L00-FMR2xxxx-15-00-00-xx-000
