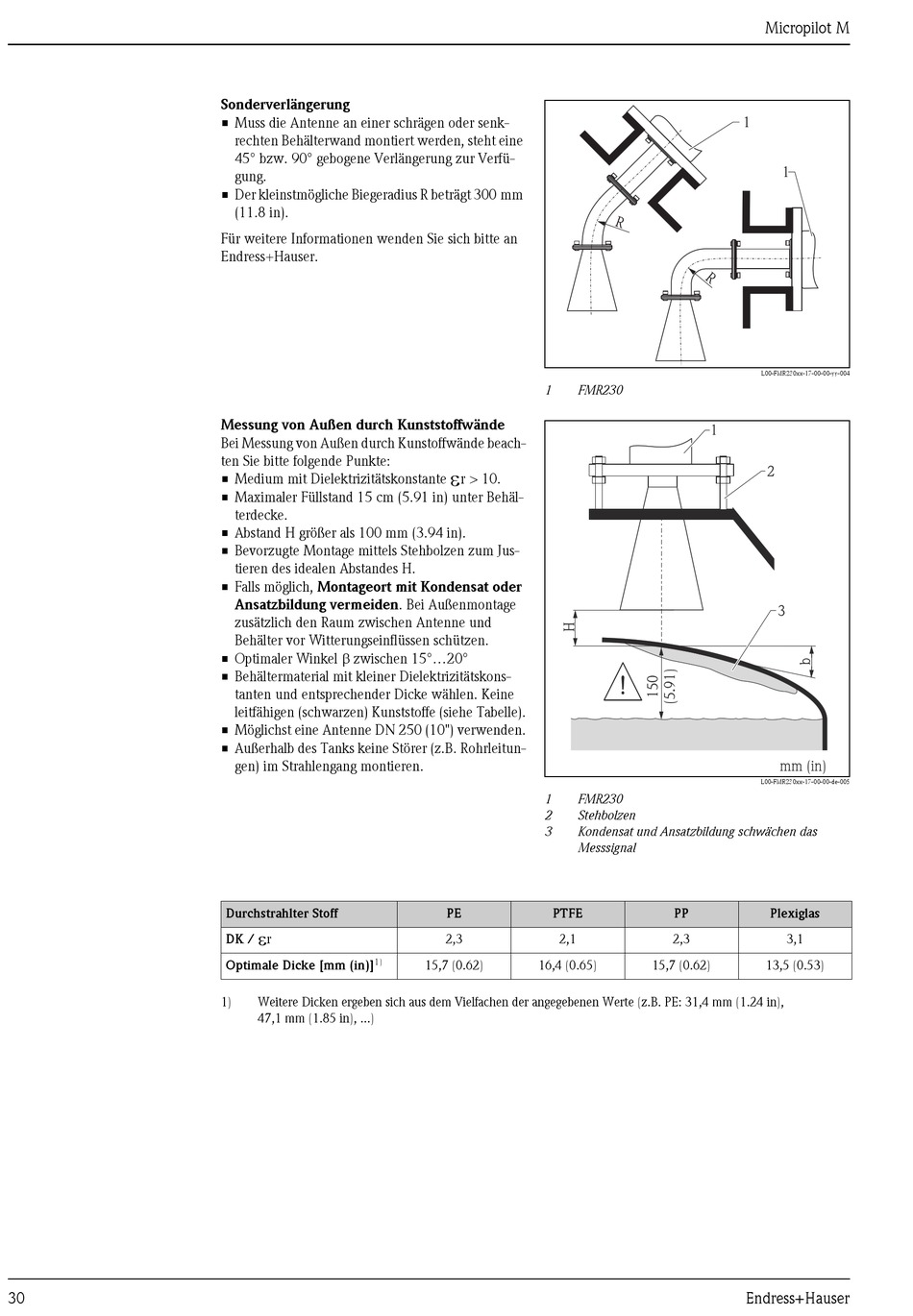

Endress+Hauser Micropilot M FMR230 Technische Information Seite 30

30
Sonderverlängerung
• Muss die Antenne an einer schrägen oder senk-
rechten Behälterwand montiert werden, steht eine
45° bzw. 90° gebogene Verlängerung zur Verfü-
gung.
• Der kleinstmögliche Biegeradius R beträgt 300 mm
(11.8 in).
Für weitere Informationen wenden Sie sich bitte an
Endress+Hauser.
Messung von Außen durch Kunststoffwände
Bei Messung von Außen durch Kunstoffwände beach-
ten Sie bitte folgende Punkte:
• Medium mit Dielektrizitätskonstante
• Maximaler Füllstand 15 cm (5.91 in) unter Behäl-
terdecke.
• Abstand H größer als 100 mm (3.94 in).
• Bevorzugte Montage mittels Stehbolzen zum Jus-
tieren des idealen Abstandes H.
• Falls möglich, Montageort mit Kondensat oder
Ansatzbildung vermeiden. Bei Außenmontage
zusätzlich den Raum zwischen Antenne und
Behälter vor Witterungseinflüssen schützen.
• Optimaler Winkel  zwischen 15°...20°
• Behältermaterial mit kleiner Dielektrizitätskons-
tanten und entsprechender Dicke wählen. Keine
leitfähigen (schwarzen) Kunststoffe (siehe Tabelle).
• Möglichst eine Antenne DN 250 (10") verwenden.
• Außerhalb des Tanks keine Störer (z.B. Rohrleitun-
gen) im Strahlengang montieren.
Durchstrahlter Stoff

DK / r
1)
Optimale Dicke [mm (in)]
1) Weitere Dicken ergeben sich aus dem Vielfachen der angegebenen Werte (z.B. PE: 31,4 mm (1.24 in),
47,1 mm (1.85 in), ...)
1 FMR230

r > 10.
1 FMR230
2 Stehbolzen
3 Kondensat und Ansatzbildung schwächen das
Messsignal
PE PTFE
2,3 2,1
15,7 (0.62) 16,4 (0.65)
Micropilot M
1
1
L00-FMR230xx-17-00-00-yy-004
1
2
3
mm (in)
L00-FMR230xx-17-00-00-de-005
PP Plexiglas
2,3 3,1
15,7 (0.62) 13,5 (0.53)
