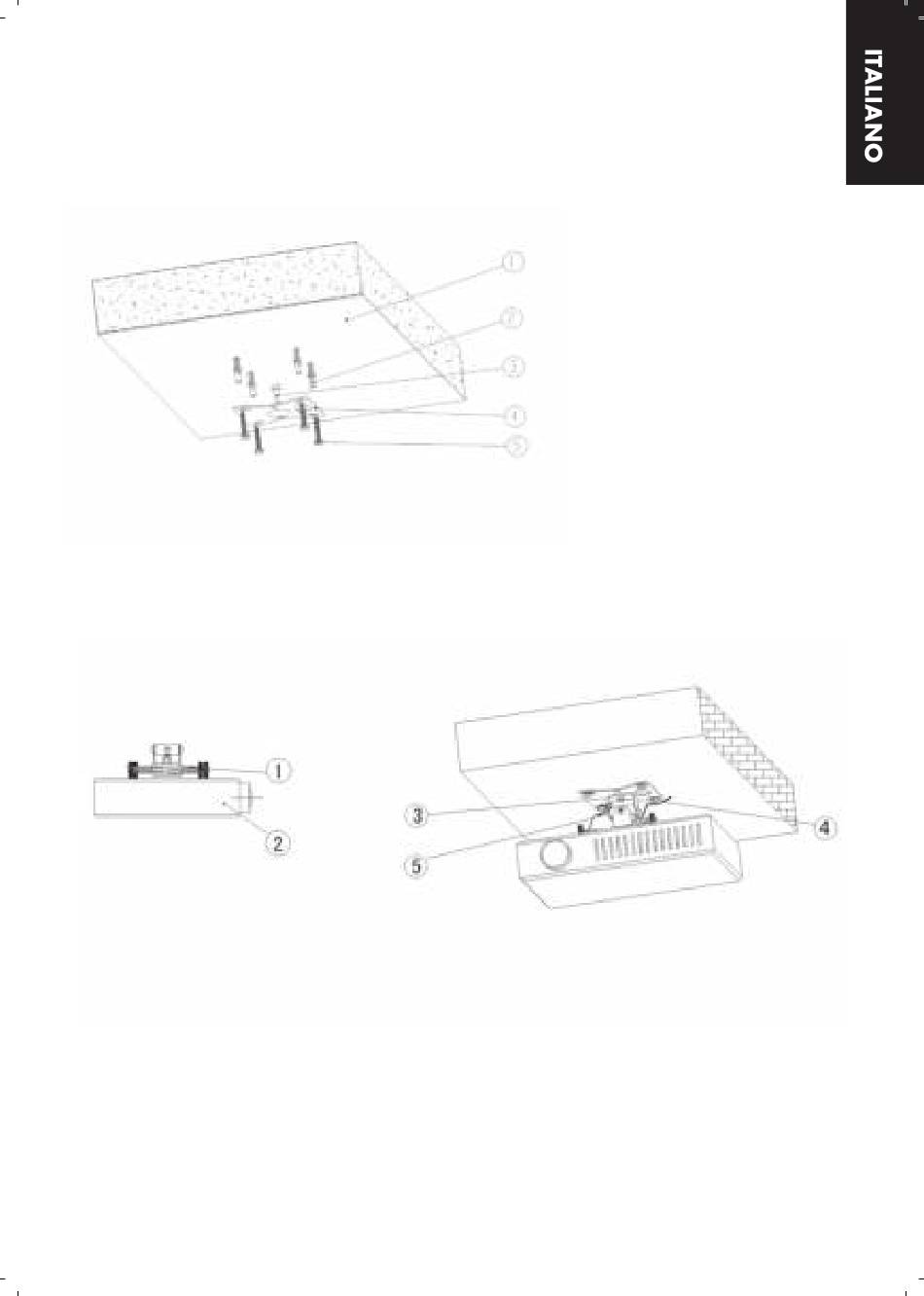

Montaggio per l'Opzione C
1. Usare il bullone esagonale M8 per fi ssare il morsetto superiore al soffi tto
2. Fissare il proiettore al morsetto inferiore/supporto spider e collegare tutto alla parte
superiore del meccanismo inclinabile. Fissare un'estremità del cavo anticaduta al paletto
e l'altra al proiettore.
1. Supporto Universale "Spider"
2. Proiettore
3. Parte superiore del meccanismo inclinabile
4. Cavi di ingresso
5. Cavo anticaduta
1. Soffi tto
2. Tasselli ad espansione
3. Bullone M10_25
4. Morsetto superiore
5. Bullone per il soffi tto
