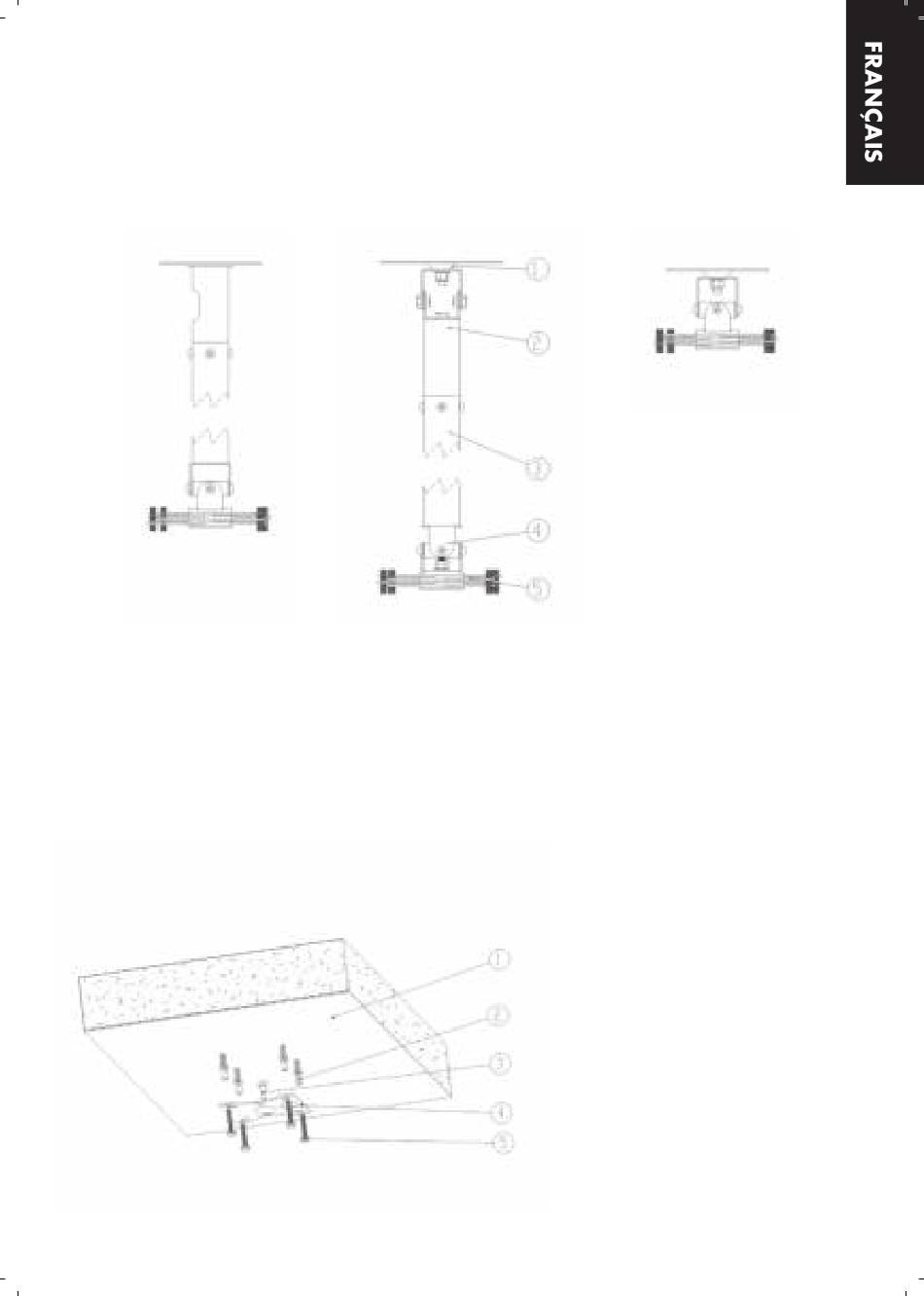

CONFIGURATIONS ALTERNATIVES D'ASSEMBLÉE:
Option A
confi guration normale
INSTRUCTIONS D'INSTALLATION
Afi n de faciliter l'installation, ce produit a déjà été partiellement assemblé. Ce support a été
conçu pour être modulaire et vous pouvez interchanger avec des supports qui utilisent les
mêmes dimensions de poteaux (51mm)
Assembly for the standard confi guration and sloped ceiling
confi guration:
1. Use the M8 bolts and Rawl plugs included to fi x top yoke to the ceiling. For concrete
ceilings use appropriate fi xings.
Option B
confi guration plafond inclinaison
Option C
fi n-couplé sans poteau
1. Poteau
2. Chevilles plastiques pour
fi xation plafond
3. Boulons M10x25
4. Palonnier de plafond
5. boulon de plafond
