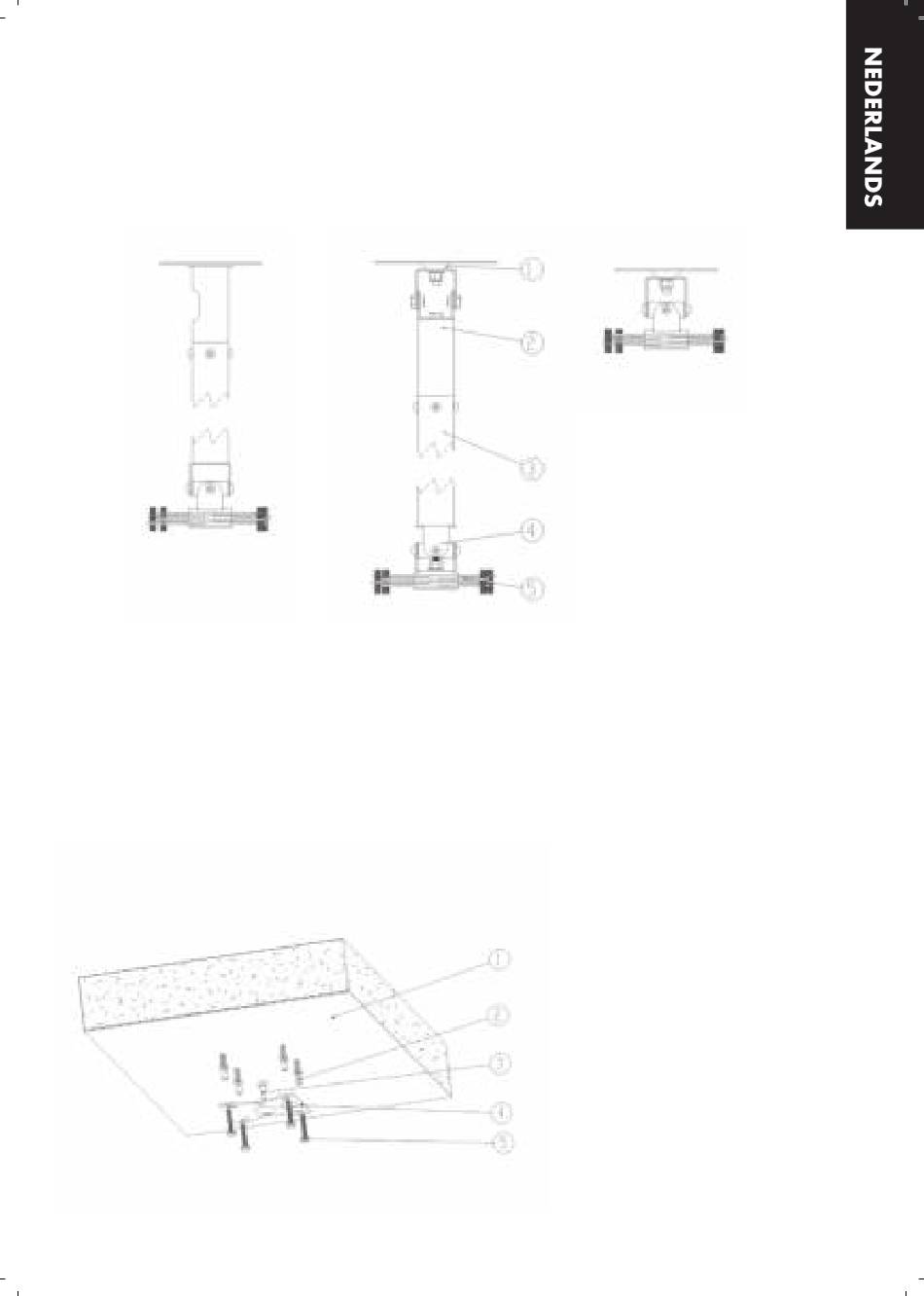

ALTERNATIEVE MONTEERCONFIGURATIES:
Optie A
Standaardconfi guratie
INSTALLATIE-INSTRUCTIES
Dit product is al gedeeltelijk gemonteerd voor een snelle en gemakkelijke installatie. Deze
hendel is modulair ontwikkeld en kan worden verwisseld door hendels met dezelfde 2"
(51mm) standaardpool.
Montage voor de standaardconfi guratie en de confi guratie
voor een schuin plafond:
1. Gebruik de bijgesloten M8-bouten en ruwe pluggen om de bovenste vangmuil aan het
plafond te bevestigen. Gebruik de juiste bevestigingsmaterialen voor betonnen plafonds.
Optie B
Fitting voor schuin plafond geïnstalleerd
Optie C
Gesloten koppeling zonder pool
1. Plafond
2. Ruwe plug
3. M10_25 Bout
4. Bovenste vangmuil
5. Plafondbout
