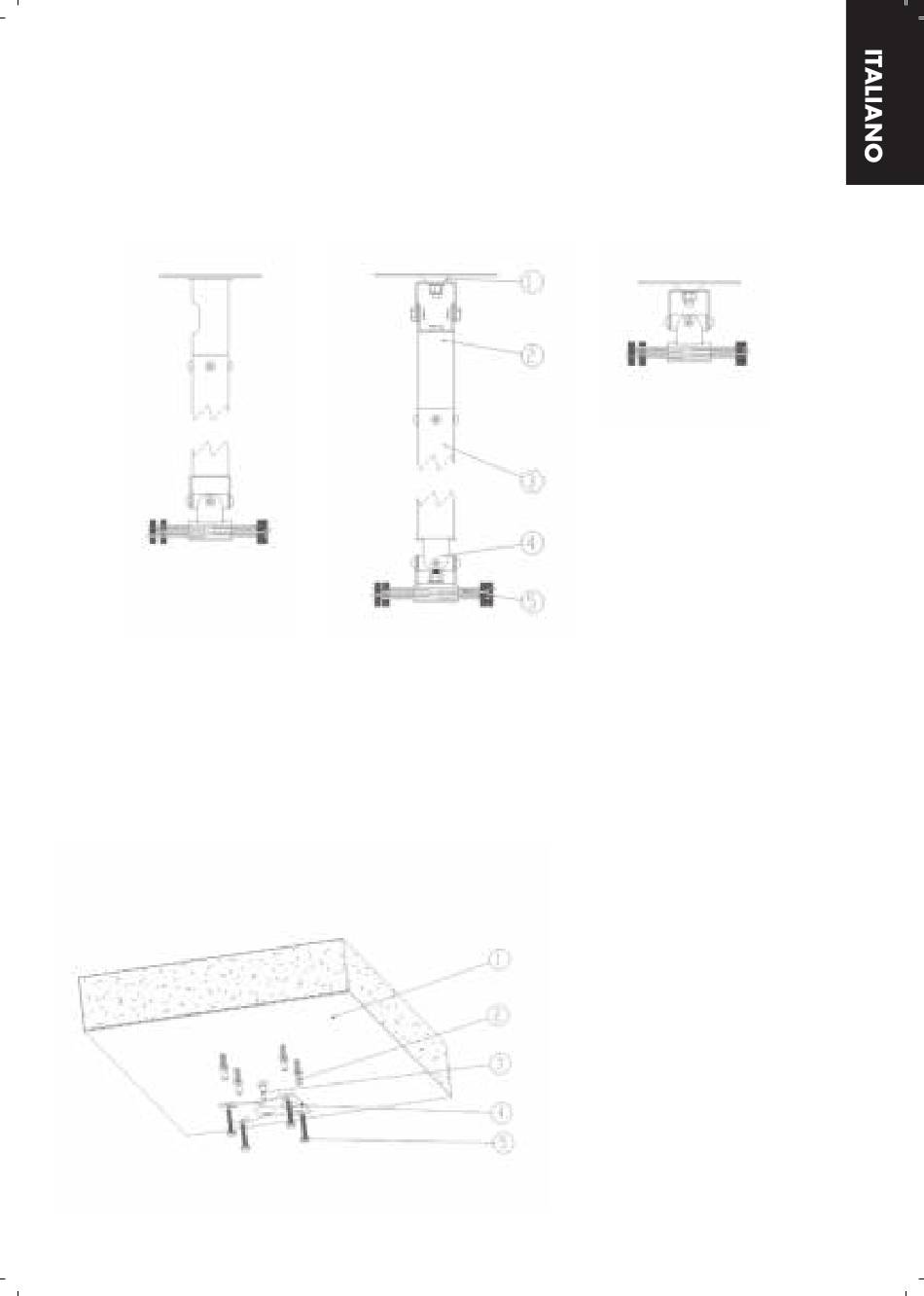

CONFIGURAZIONI DI MONTAGGIO ALTERNATIVE:
Opzione A
Confi gurazione standard

ISTRUZIONI PER L'INSTALLAZIONE

Per rendere l'installazione veloce e facile, questo prodotto è già stato in parte montato. Il
braccio è stato concepito per essere modulare ed essere scambiato con bracci che utiliz-
zano lo stesso paletto standard da 2" (51mm).
Montaggio per la confi gurazione standard e la confi gurazione
per soffi tto inclinato:
1. Utilizzare i bulloni M8 e i tasselli ad espansione in dotazione per fi ssare il morsetto
superiore al soffi tto. Per soffi tti di calcestruzzo utilizzare i fi ssaggi appropriati.
Opzione B
Con installazione del supporto Accoppiata chiusa senza paletto
per soffi tto inclinato
Opzione C
1. Soffi tto
2. Tassello ad espansione
3. Bullone M10_25
4. Morsetto superiore
5. Bullone per soffi tto
