2-INSTALLATIONSANLEITUNG

ANSCHLUSS DES RAUCHGASABZUGSKANALS

Bei der Herstellung der Öffnung für das Rauchabzugsrohr ist zu berücksichtigen, ob brennbare Stoffe vorhanden sind. Wenn die Öffnung
in einer Wand aus Holz oder anderem wärmeunbeständigem Material hergestellt werden muss, MUSS DER INSTALLATEUR zuerst das
entsprechende Wandanschlussstück (mind. 13 cm Durchmesser) einsetzen und das Rohr des Geräts, das durch dieses geführt wird, mit
geeignetem Isoliermaterial dämmen (1,3 - 5 cm Dicke, mit einer min. Wärmeleitfähigkeit von 0,07 W/mK).
Derselbe Mindestabstand muss auch eingehalten werden, wenn das Rohr des Geräts vertikale oder horizontale Abschnitte in der Nähe der
wärmeunbeständigen Wand durchlaufen muss.
Bei Abschnitten im Außenbereich sollte ein wärmegedämmtes doppelwandiges Rohr verwendet werden, um Kondensatbildung zu
vermeiden.
Die Brennkammer arbeitet mit Unterdruck.
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

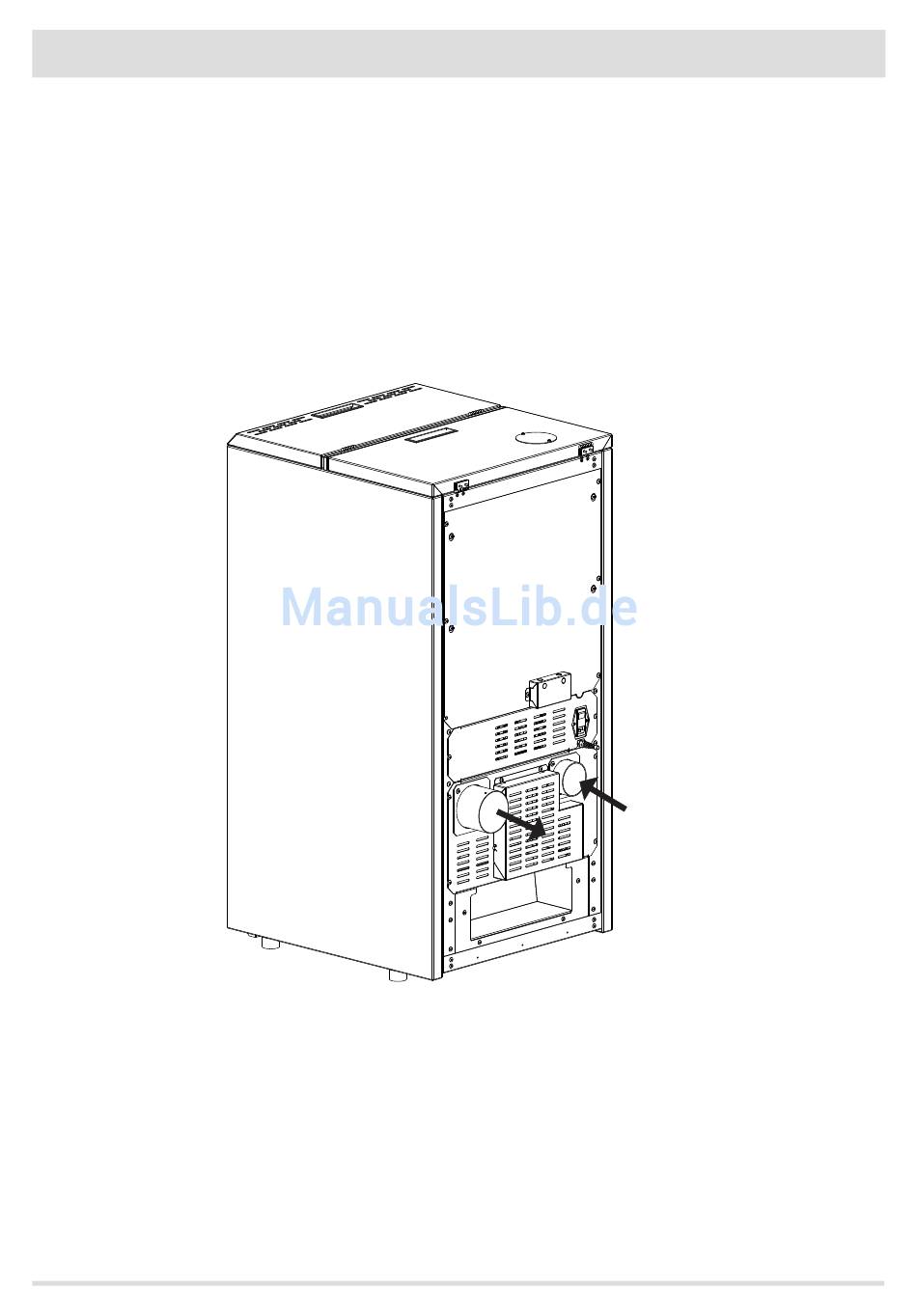

ANSICHT VON HINTEN EINES PELLET-HEIZKESSELS (BEISPIEL)
1) RAUCHGASAUSLASS
2) VERBRENNUNGSLUFT-ZULEITUNG
2
1
9
