Anleitung HT 1650 A
Wartung
Schmierung
Die Elektropumpe ist mit einem Schmiersystem mit
geschlossenem Kreislauf versehen. Ölsorte: 15W40,
Ölfüllmenge: 110 gr
Prüfung des Wasseransaugfilters
Den Saugfilter periodisch überprüfen, um
Verstopfungen zu vermeiden, die den Betrieb der
Pumpe gefährden können (siehe Abb.).
Elektromotor
Der Elektromotor ist mit einem Motorschutzschalter
versehen. Wenn der Motor heißläuft, wird er durch
diesen Schalter zum Stillstand gebracht. Dann 5-10
Minuten abwarten, bevor das Gerät wieder in Betrieb
gesetzt wird. Die Ursache für die Störung suchen.
Netzanschlußkabel
Das Elektrokabel darf nicht beschädigt werden. Bei
Beschädigung muß es durch qualifiziertes Fach-
personal ausgewechselt werden.

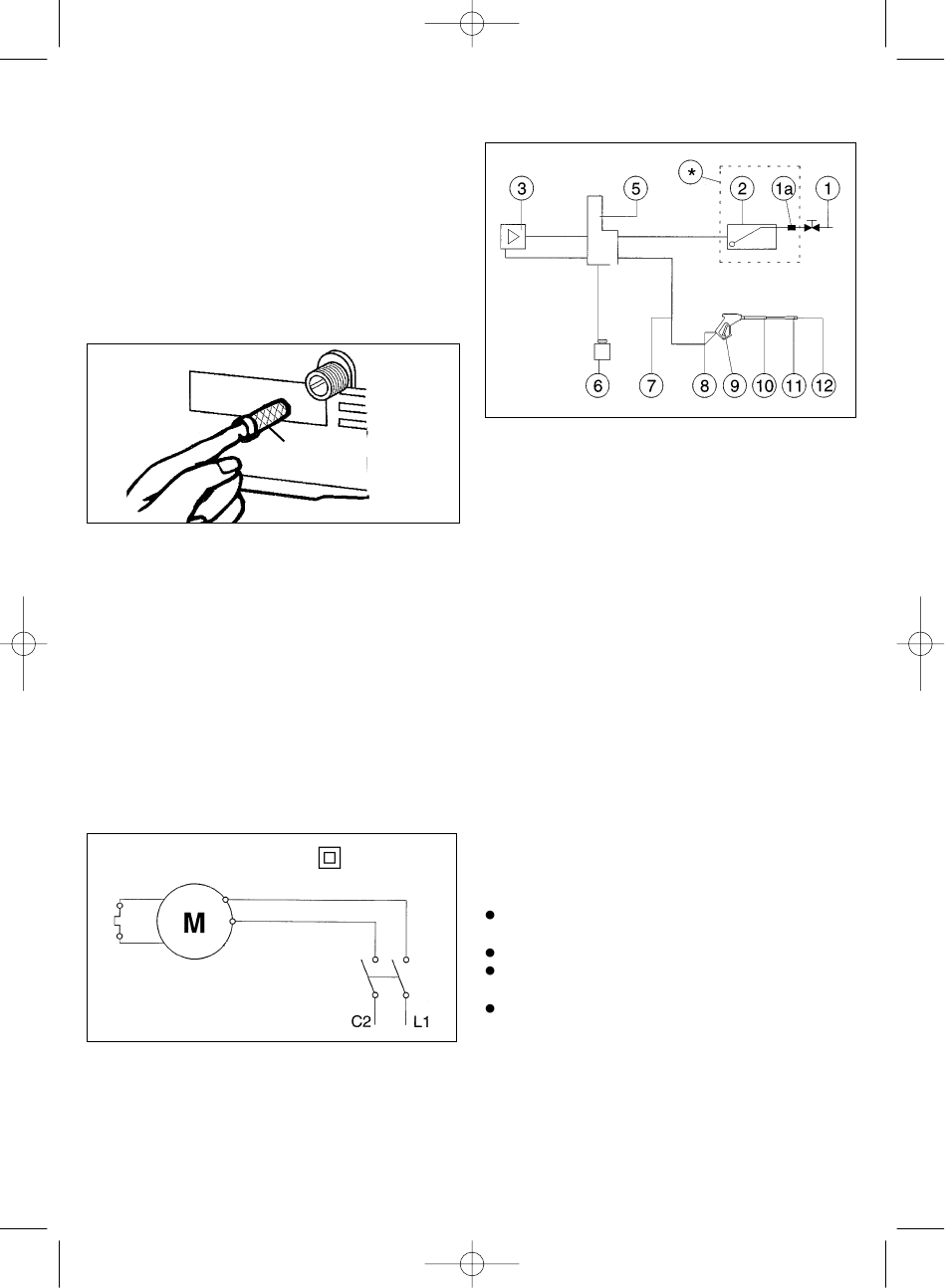

Schaltplan
Schutzklasse II
Reparatur- und Ersatzteilbedarf
Bei eventuellen Störfällen bzw. im Ersatzteil-Bedarf
wenden Sie sich bitte an unser Service-Center.
13.11.2001 14:32 Uhr
Inlet
Filter
Seite 5
Wasseranschlußplan
* Diese Komponenten sind nicht lieferbar.
1
Wasserzulauf
1a Rückflußverhinderer oder Rückschlagventil
mit Rohrbelüfter
2
Zwischenbehälter
3
Hochdruckwasserpumpe
5
Druckventil
6
Reinigungsmittelbehälter
7
Hochdruckschlauch
8
Pistole
9
Pistolenhebel
10 Lanze
11 Düsenkopf
12 Düse
Entsorgung der Maschine
Sobald die Maschine nicht mehr verwendet werden
soll, müssen folgende Maßnahmen getroffen
werden:
Das Netzanschlußkabel abziehen und die
Maschine funktionsuntüchtig machen.
An einem kindersicheren Ort lagern.
Es dürfen keine Teile der alten Maschine als
Ersatzteile verwendet werden.
Die Maschine auseinanderbauen und die
Einzelteile entsprechend den gesetzlichen
Vorschriften entsorgen.
5
