Bestimmung des Typs der Fehlausrichtung

Der von der Lasereinheit abgegebene Laserstrahl erscheint jetzt auf
der Empfängereinheit. Das Muster ist abhängig vom Typ des
Ausrichtungsfehlers, wie in Abbildung 5, 6, 7 und 8 angegeben.

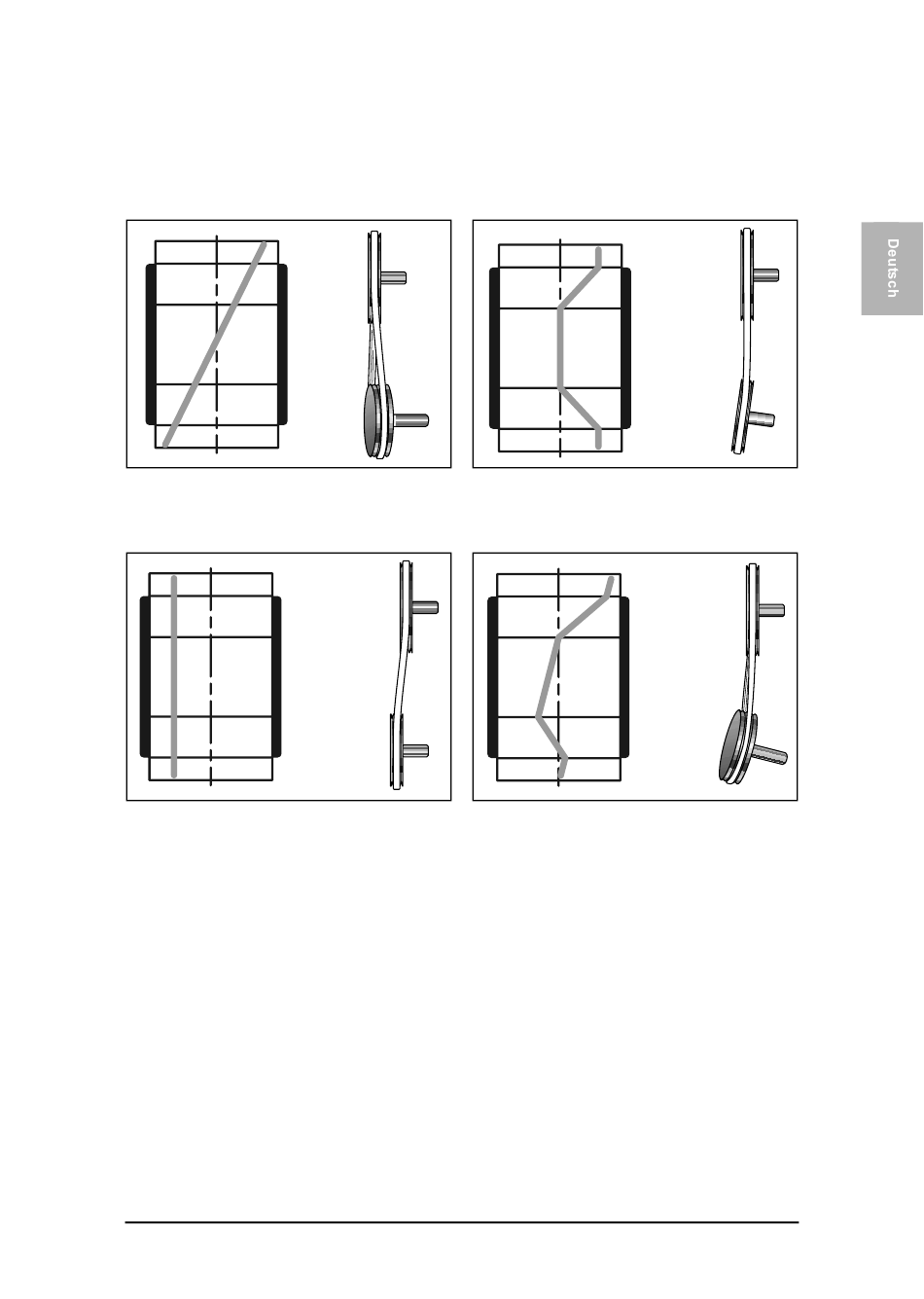

Abb. 5. Darstellung einer
Fehlausrichtung im
Vertikalwinkel
Abb. 7. Darstellung einer
parallelen
Fehlausrichtung
SKF TMEB 2
Abb. 6. Darstellung einer
Fehlausrichtung im
Horizontalwinkel
Abb. 8. Darstellung einer
Kombination aller drei
Fehlausrichtungen
