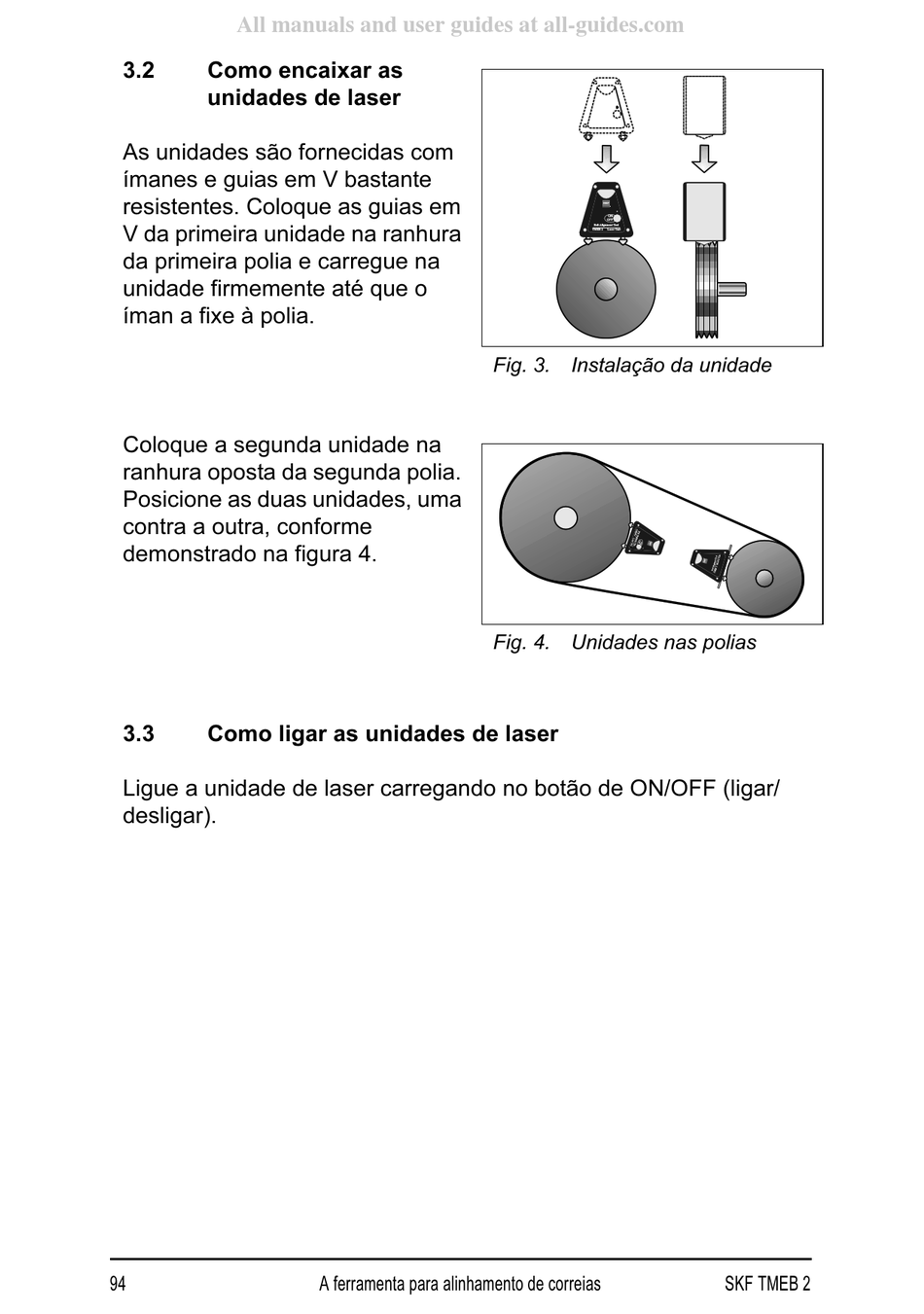

3.2 Como encaixar as
unidades de laser
As unidades são fornecidas com
ímanes e guias em V bastante
resistentes. Coloque as guias em
V da primeira unidade na ranhura
da primeira polia e carregue na
unidade firmemente até que o
íman a fixe à polia.
Coloque a segunda unidade na
ranhura oposta da segunda polia.
Posicione as duas unidades, uma
contra a outra, conforme
demonstrado na figura 4.
3.3

Como ligar as unidades de laser

Ligue a unidade de laser carregando no botão de ON/OFF (ligar/
desligar).
94
Fig. 3. Instalação da unidade
Fig. 4. Unidades nas polias
A ferramenta para alinhamento de correias
