Etape 2. Elimination du désalignement angulaire horizontal.
Déplacez la machine jusqu'à ce que la ligne laser soit équidistante
aux trois lignes de référence, la ligne de référence supérieure et les
deux lignes de référence inférieures (voir figure 13).

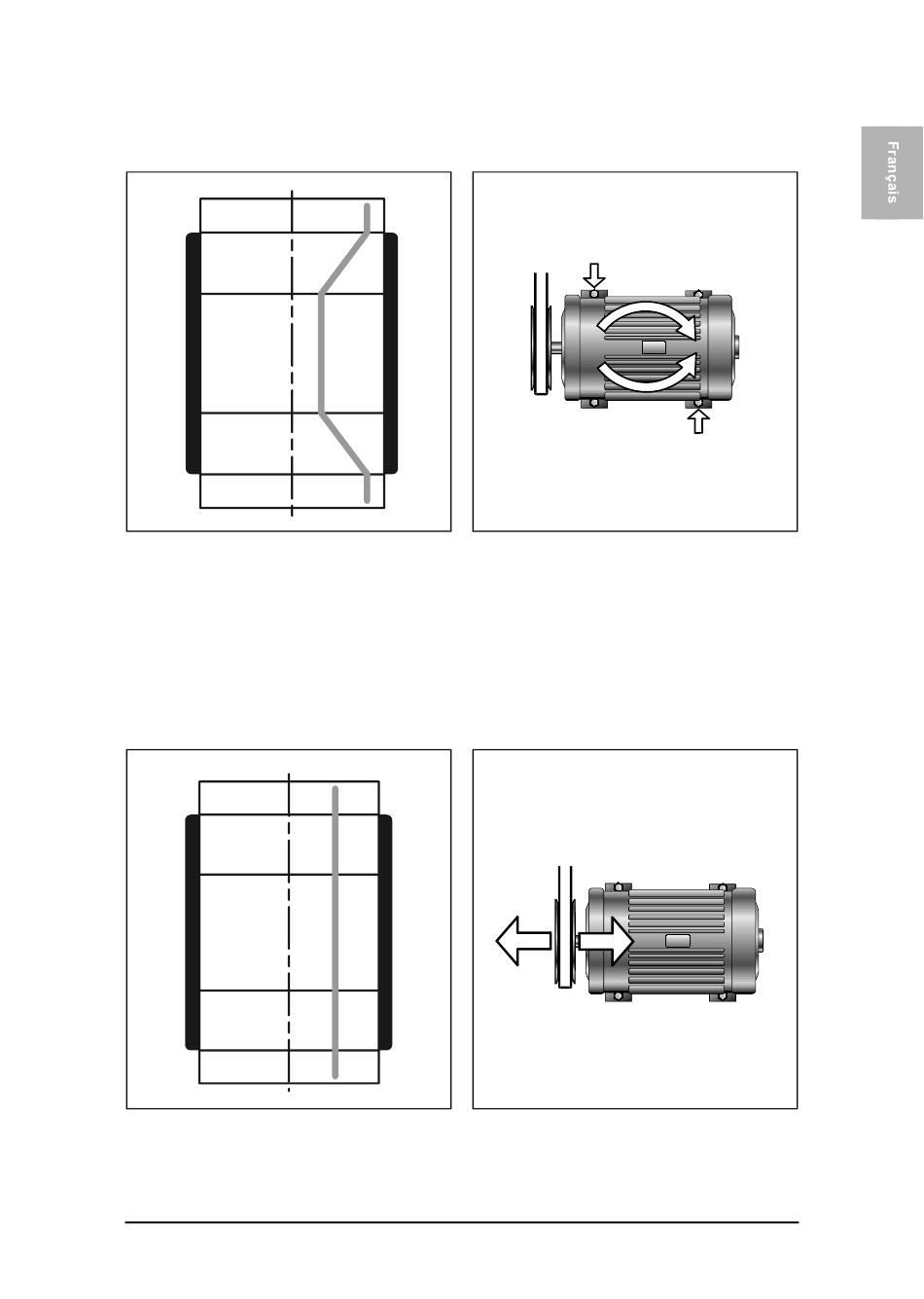

Fig. 11. Poulies à désalignements
combinés : parallèle et
angulaire horizontal
Etape 3. Elimination du désalignement parallèle.
Déplacez une des poulies sur son axe jusqu'à ce que la ligne laser
coïncide exactement avec les trois lignes de référence
(voir figure 15).
Fig. 13. Poulie à désalignement
parallèle
SKF TMEB 2
Fig. 12. Alignement angulaire
Fig. 14. Alignement parallèle
Outil pour aligner les courroies
horizontal
