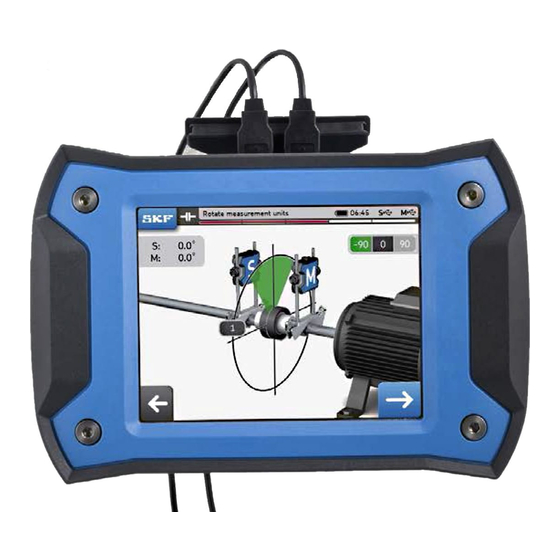

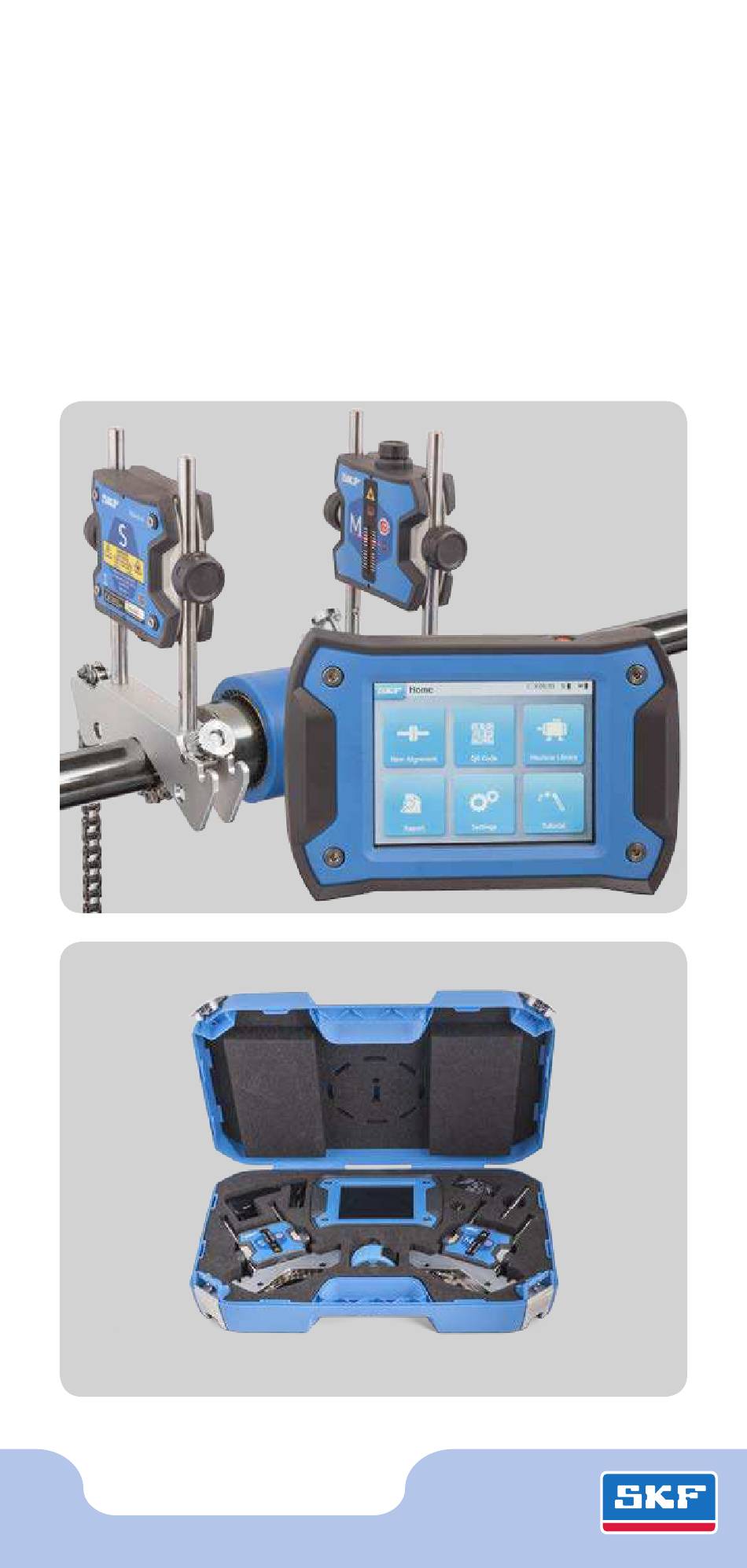

- Seite 1 SKF Wellenausrichtsysteme TKSA 31 und TKSA 41 Kurzanleitung...
-
Seite 2: Messeinheiten Montieren
1. Inhalt des Tragekoffers 1. 1 TKSA 31/41 Bedienungseinheit 2. 1 TKSA 31/41 S Messeinheit 3. 1 TKSA 31/41 M Messeinheit 4. 2 Keilrahmen mit Ketten 5. Verlängerungsstangen, 90 mm (nur TKSA 41) 6. 1 Kettenanzugsstange 7. Maßband, 5 m, metrisch und zöllig 8. -
Seite 3: Neue Ausrichtung
Eine vorhandene Schiefstellungstoleranz auswählen oder eine speziische Toleranz erstellen TIPPS: • Mit dem Linkspfeil zurückblättern • Mit dem Rechtspfeil zum nächsten Schritt weiterblättern • Die Angabe in Zoll kann vor Beginn der Ausrichtung in den Einstellungen gewählt werden SKF TKSA 31 und TKSA 41... -
Seite 4: Messung Vornehmen
6. Die Wellen zum blauen Keil auf 3 Uhr drehen (+90°) Auf den Rechtspfeil klicken, um eine Messung vorzunehmen 8. Ergebnisse Waagerechte Korrektur Symbol Weiter zu Korrekturen Erneut Beenden und Bericht messen erstellen Toleranz ändern SKF TKSA 31 und TKSA 41... -
Seite 5: Senkrechte Echtzeitkorrektur - Ausgleichen
Aufwärtspfeil: Der Motor muss nach rechts • Abwärtspfeil: Der Motor muss nach links • Nach Abschluss der Korrektur die Schrauben anziehen • Es wird empfohlen, die Ausrichtung nach der Korrektur nachzumessen 11. Bericht erstellen Der Berichts- name ist obligatorisch. SKF TKSA 31 und TKSA 41... -
Seite 6: Konformitätserklärung
CLASS 2 LASER PRODUCT P ≤ 1mW = 635nm SKF Maintenance Products ® SKF ist eine eingetragene Marke der SKF Gruppe. © SKF Gruppe 2017/08 www.mapro.skf.com • www.skf.com/mount • MP5429DE Nachdruck, auch auszugsweise, nur mit unserer vorherigen schriftlichen Genehmigung gestattet.
