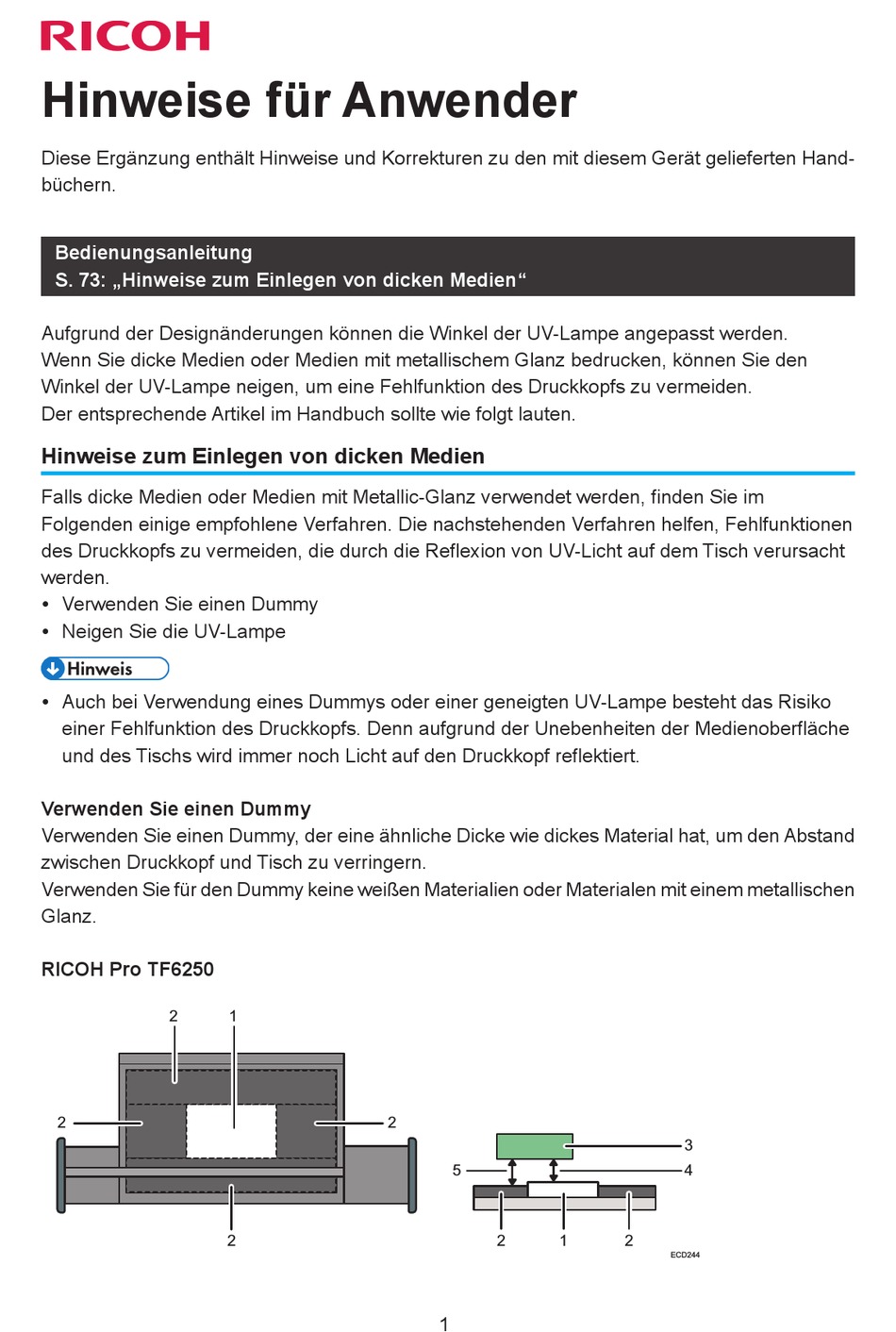

Hinweise für Anwender
Diese Ergänzung enthält Hinweise und Korrekturen zu den mit diesem Gerät gelieferten Hand-
büchern.
Bedienungsanleitung
S. 73: „Hinweise zum Einlegen von dicken Medien"
Aufgrund der Designänderungen können die Winkel der UV-Lampe angepasst werden.
Wenn Sie dicke Medien oder Medien mit metallischem Glanz bedrucken, können Sie den
Winkel der UV-Lampe neigen, um eine Fehlfunktion des Druckkopfs zu vermeiden.
Der entsprechende Artikel im Handbuch sollte wie folgt lauten.
Hinweise zum Einlegen von dicken Medien
Falls dicke Medien oder Medien mit Metallic-Glanz verwendet werden, finden Sie im
Folgenden einige empfohlene Verfahren. Die nachstehenden Verfahren helfen, Fehlfunktionen
des Druckkopfs zu vermeiden, die durch die Reflexion von UV-Licht auf dem Tisch verursacht
werden.
y Verwenden Sie einen Dummy
y Neigen Sie die UV-Lampe
y Auch bei Verwendung eines Dummys oder einer geneigten UV-Lampe besteht das Risiko
einer Fehlfunktion des Druckkopfs. Denn aufgrund der Unebenheiten der Medienoberfläche
und des Tischs wird immer noch Licht auf den Druckkopf reflektiert.
Verwenden Sie einen Dummy
Verwenden Sie einen Dummy, der eine ähnliche Dicke wie dickes Material hat, um den Abstand
zwischen Druckkopf und Tisch zu verringern.
Verwenden Sie für den Dummy keine weißen Materialien oder Materialen mit einem metallischen
Glanz.
RICOH Pro TF6250
2
2
1
2
2
5
2
1
1
3
4
2
ECD244
