5.5 Montieren

1. Schieben Sie die Ventilwelle (12) in den Ventilkopf (19).
2. Montieren Sie den O-Ring (14 a) und die Verschlusskappe (13).
3. Legen Sie die Keramikkugel (10) und den Ventilstern (9) in das Ansaugventil. Achten Sie
darauf, dass die Zacken des Ventilsternes (9) nach oben zeigen.
4. Montieren Sie den PTFE Zylinder (18) auf dem Ventilkopf (19). Achten Sie darauf, dass
die Aussparungen des PTFE Zylinders (18) genau über den Domen des Ventilkopfes
(19) sitzen.
5. Fixieren Sie den PTFE Zylinder (18) mit der Überwurfmutter (5). Achten Sie auf einen
festen Sitz der Teile.
6. Positionieren Sie den Spannring (4) mit dem Gewinde nach oben über der
Überwurfmutter (5).
7. Legen Sie den PTFE Dichtungsring (16) mit der Nut nach oben auf den PTFE Zylinder
(18) und schrauben Sie die Dichtungsmutter (15) fest auf das Gewinde.

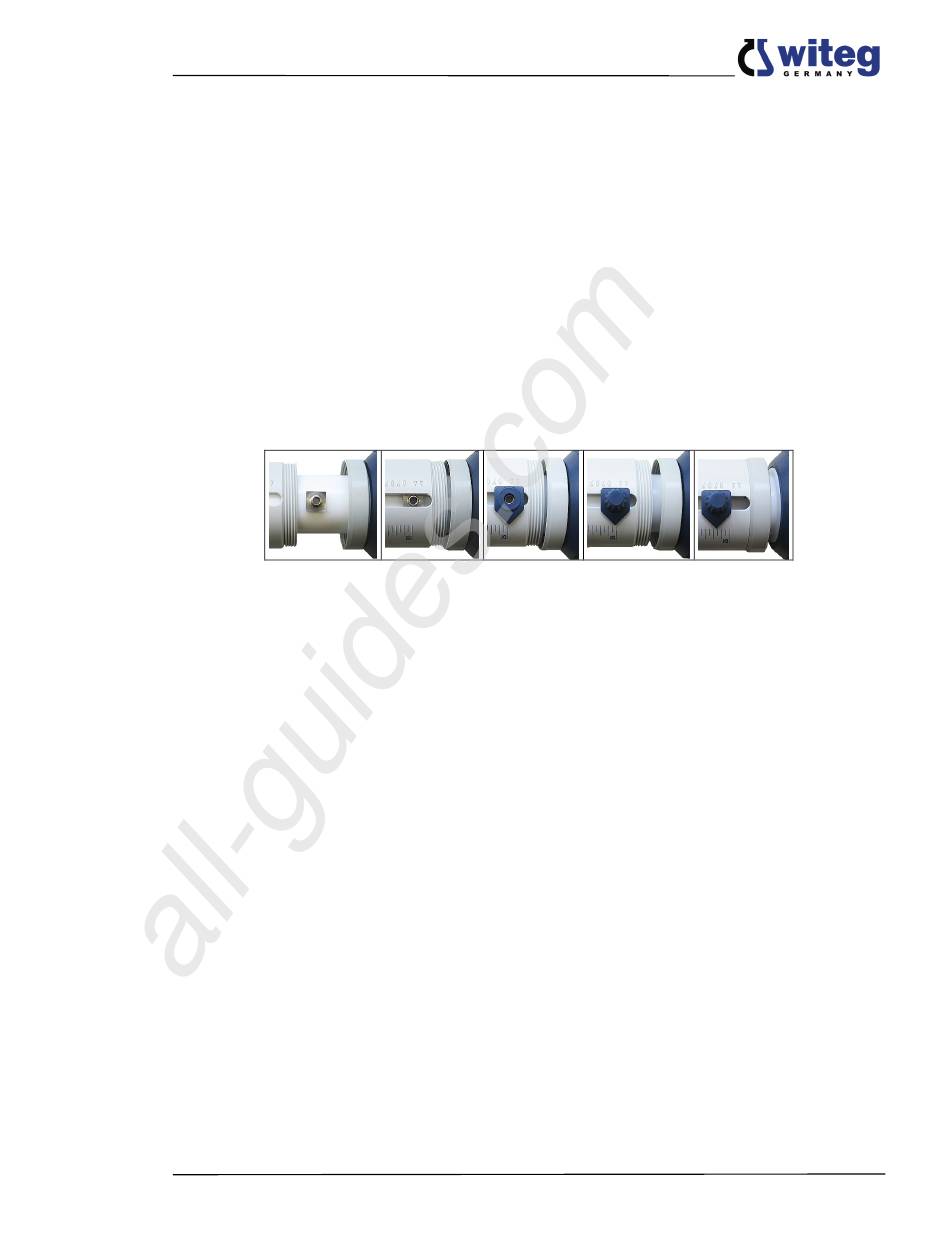

8. Legen Sie das Gerät waagerecht ab und führen Sie die folgenden Schritte nacheinander
aus. Stecken Sie zuvor die Außenhülse (2) auf den PTFE Zylinder (18).
Schritt 1
9. Stellen Sie das Gerät auf und schieben Sie den Glaskolben (17) bis zum Anschlag in
den PTFE Zylinder (18).
10. Schrauben Sie die Fixierschraube (1) in die Außenhülse (2).
11. Stecken Sie die Ausstoßkanüle (6) in die Ventilwelle (12) und fixieren Sie diese mit dem
Kanülenhalter (7).
12. Stecken Sie das Zirkulationsrohr (21) und das Ansaugrohr (20) in den Ventilkopf (19).
13. Schrauben Sie das Gerät auf die Reagenzienflasche.
witeg Labortechnik GmbH, Dispenser LABMAX „airless"
11
Schritt 2 Schritt 3 Schritt 4 Schritt 5
