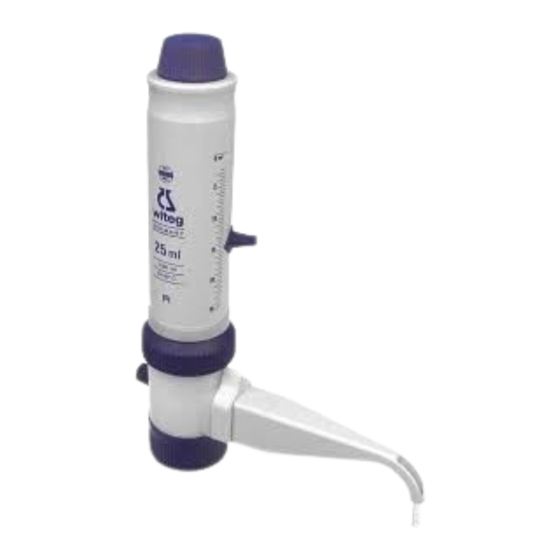

- Seite 1 All manuals and user guides at all-guides.com Bedienungsanleitung Operating Manual Dispenser “airless“ Bitte sorgfältig und genau beachten! Please study carefully and follow step by step!
- Seite 2 All manuals and user guides at all-guides.com www.witeg.de witeg Labortechnik GmbH,Dispenser LABMAX „airless“...
- Seite 3 5 Reinigung und Wartung..................... 8 5.1 Beschreibung der Komponenten ................... 8 5.2 Reinigung ........................9 5.3 Sterilisation........................10 5.4 Demontieren ........................10 5.5 Montieren........................11 5.6 Pflege und Kontrolle ..................... 12 6 Standardzubehör...................... 12 7 Sonderzubehör......................14 witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 4 Die Ausstoßkanüle (6) sollte immer vom Anwender abgewandt und stets ein Auffanggefäß untergestellt sein. Die Kanüle kann tropfen, wenn das Ventil defekt ist. Überprüfen Sie alle Schraubverbindungen ca. eine Stunde nach jeglicher Montage/Demontage auf festen Sitz, da es aufgrund temperaturbedingter Materialausdehnungen zu Undichtigkeiten kommen kann. witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 5 Anorganische, oxidierte Lösungen (z. B. Biuret-Reagenzien können Metalloxide ausfällen) In Bezug auf Sicherheit, Zuverlässigkeit und Leistung des Gerätes betrachten wir uns nur dann verantwortlich, wenn: Das Gerät entsprechend den Angaben der Gebrauchsanleitung verwendet wird und nur Originalteile verwendet werden. witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 6 Stecken Sie das Zirkulationsrohr (21) in den großen Stutzen und das Ansaugrohr (20) auf den kleinen Stutzen. Achten Sie auf die korrekte Länge des Ansaugrohres (20). Schrauben Sie nun den „Labmax airless“ auf die Reagenzienflasche. Achten Sie auf einen festen Sitz! witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 7 Drehen Sie die Ventilwelle (12) des Labmax 180° nach links (Pfeil der Welle muss nach unten zeigen). Der Inhalt der Ausstoßkanüle (6) läuft zurück in den Vorratsbehälter weiteres Dosieren nicht möglich. Verschlusskappen sind somit überflüssig. Dosiersperre witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 8 Zeiger (3.2) Spannring (4) Gegenmutter (3.3) Überwurfmutter (5) Ausstoßkanüle (6) Kanülenhalter (7) Ansaugventil (8) Zacken nach oben! Ventilstern (9) Ausstoßventil (11) Keramikkugel (10) Ventilwelle (12) Verschlusskappe (13) O-Ring a (14 a) O-Ring b (14 b) witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 9 Ansaugrohr (20) von innen gegen die Flasche, damit dieses ebenfalls entleert wird. Zerlegen Sie das Gerät soweit, dass es sicher von allen Medienrückständen befreit werden kann. Die Reinigung kann auch mit destilliertem Wasser oder Alkohol erfolgen. witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 10 17. Nehmen Sie den Ventilstern (9) und die Keramikkugel (10) aus dem Ansaugventil. 18. Entfernen Sie die Verschlusskappe (13) und den O-Ring (14 a). 19. Ziehen Sie die Ventilwelle (12) aus dem Ventilkopf (19). witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 11 11. Stecken Sie die Ausstoßkanüle (6) in die Ventilwelle (12) und fixieren Sie diese mit dem Kanülenhalter (7). 12. Stecken Sie das Zirkulationsrohr (21) und das Ansaugrohr (20) in den Ventilkopf (19). 13. Schrauben Sie das Gerät auf die Reagenzienflasche. witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 12 2,5 - 100 ml 5.370.380 O-Ring (14 a) 2,5 - 100 ml 5.370.381 O-Ring (14 b) 2,5 - 10 ml 5.370.387 Dichtungsmutter (15) 2,5 ml 5.370.83211 5 ml 5.370.83212 10 ml 5.370.83213 25 ml 5.370.83214 witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 13 25 - 100 ml 5.375.001 2,5 - 10 ml 5.375.000 N Ansaugrohr (20) 390 mm 25 - 100 ml 5.375.001 2,5 - 10 ml 5.375 000 N Zirkulationsrohr (21) 25 - 100 ml 5.375.001 40 witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 14 GL 45/32 : Art. Nr. 5.497.600 GL 32/45 : Art. Nr. 5.377.045 GL 32/40 : Art. Nr. 5.377.040 GL 32/38 : Art. Nr. 5.377.038 GL 32/28 : Art. Nr. 5.377.028 GL 32/25 : Art. Nr. 5.377.025 witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 15 5.1 Description of the Components ................... 20 5.2 Cleaning......................... 21 5.3 Sterilization........................22 5.4 Disassembly ........................22 5.5 Assembly ........................23 5.6 Avoid clogging ......................24 6 Common Spare Parts ....................24 7 Optional accessories ....................26 witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 16 Observe the general safety regulations for handling chemicals (e.g. protective clothing, protective goggles). Use the ”Labmax airless“ only with regard to resistance of material and for the purpose for which is intended. Always check the device for leaks and a firm position of the plug and socket connection (e.g.
- Seite 17 1.3 Warranty Witeg warrantees the ”Labmax airless“ you have received to be free of defects in material and workmanship for 12 months from the date of purchase. Witeg´s responsibility shall be limited to the repair or replacement of the ”Labmax airless”.
- Seite 18 Push the return tube (21) into the big socket and the suction tube (20) into the small socket. Now you can screw the ”Labmax airless“ onto the bottle. Control the length of the suction tube. Make sure it fits tightly! witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 19 The disturbing closure caps are no longer needed. If slightly tilted backwards the ejection cannula drains into the bottle. Draining position witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 20 Ejection cannula (6) Cannula holder (7) Suction valve (8) edges on top! Valve star (9) Ejection valve (11) Ceramic ball (10) Valve axle (12) Closing cap (13) O-Ring a (14 a) O-Ring b (14 b) witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 21 5. Unscrew the device from the bottle and slightly tap the inside of the bottle with the suction tube (20) in order to drain it. Disassemble the ”Labmax airless“ until you can securely clean it from all reagent build up. The cleaning can be performed with distilled water and alcohol. witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 22 22. Take the valve star (9) and the ceramic ball (10) out of the suction valve. 23. Loosen the closing cap (13) and remove the O-ring (14 a). 24. Pull the valve axle (12) out of the valve head (19). witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 23 11. Push the ejection cannula (6) into the valve axle (12) and fix it with the cannula holder (7). 12. Push the return tube (21) and the suction tube (20) into the valve head (19). 13. Screw the device onto the reagent bottle. witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 24 2,5 - 10 ml 5.370.387 Seal nut (15) 2,5 ml 5.370.83211 5 ml 5.370.83212 10 ml 5.370.83213 25 ml 5.370.83214 50 ml 5.370.83215 100 ml 5.370.83216 PTFE seal ring (16) 2,5 ml 5.370.83221 5 ml 5.370.83222 witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 25 Suction tube (20) 390 mm 2,5 - 10 ml 5.375.000 N 390 25 - 100 ml 5.375.001 390 Return tube (21) 2,5 - 10 ml 5.375 000 N 40 25 - 100 ml 5.375.001 40 witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 26 GL 45/32 : Art. No. 5.497.600 GL 32/45 : Art. No. 5.377.045 GL 32/40 : Art. No. 5.377.040 GL 32/38 : Art. No. 5.377.038 GL 32/28 : Art. No. 5.377.028 GL 32/25 : Art. No. 5.377.025 witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
- Seite 27 All manuals and user guides at all-guides.com www.witeg.de witeg Labortechnik GmbH, Dispenser LABMAX „airless“...
- Seite 28 All manuals and user guides at all-guides.com www.witeg.de witeg Labortechnik GmbH Am Bildacker 16 D-97866 Wertheim/Main Phone: +49 (0)9342 / 9301-0 Fax: +49 (0)9342/9301-77 Email: info@witeg.de Web: www.witeg.de witeg Labortechnik GmbH, Dispenser LABMAX “airless”...
