ISTRUZIONI PER L'INSTALLAZIONE E L'USO
INSTRUCTIONS FOR INSTALLATION AND USE
INSTRUCTIONS POUR L'INSTALLATION ET MODE D'EMPLOI
INSTALLATIONS- UND GEBRAUCHSANWEISUNG
INSTRUCCIONES PARA LA INSTALACIÓN Y PARA EL USO
WR 8 - WR 11 - WR 18
WR 26 - WR 33
PROGRAMMATORE A CAMME + MICROPROCESSORE
CAM CONTROL MODELS + MICROPROCESSOR
PROGRAMMEUR À CAMMES + MICROPROCESSEUR
PROGRAMMSCHALTER MIT NOCKEN + MIKROPROZESSOR
PROGRAMADOR A LEVAS + MICROPROCESADOR

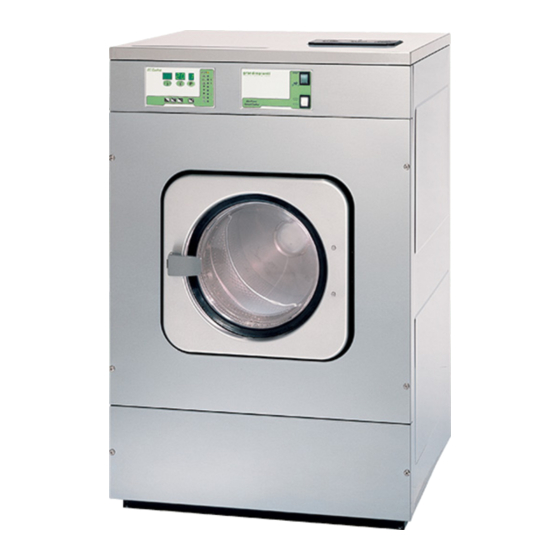

LAVATRICE
WASHING MACHINE
MACHINE À LAVER
WASCHMASCHINE
LAVADORA
LAVA-WR.03
Z
I
ONA
NDUSTRIALE
32037 - S
(
)
OSPIROLO
BL
I
TALY
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für grandimpianti WR 8
Inhaltszusammenfassung für grandimpianti WR 8

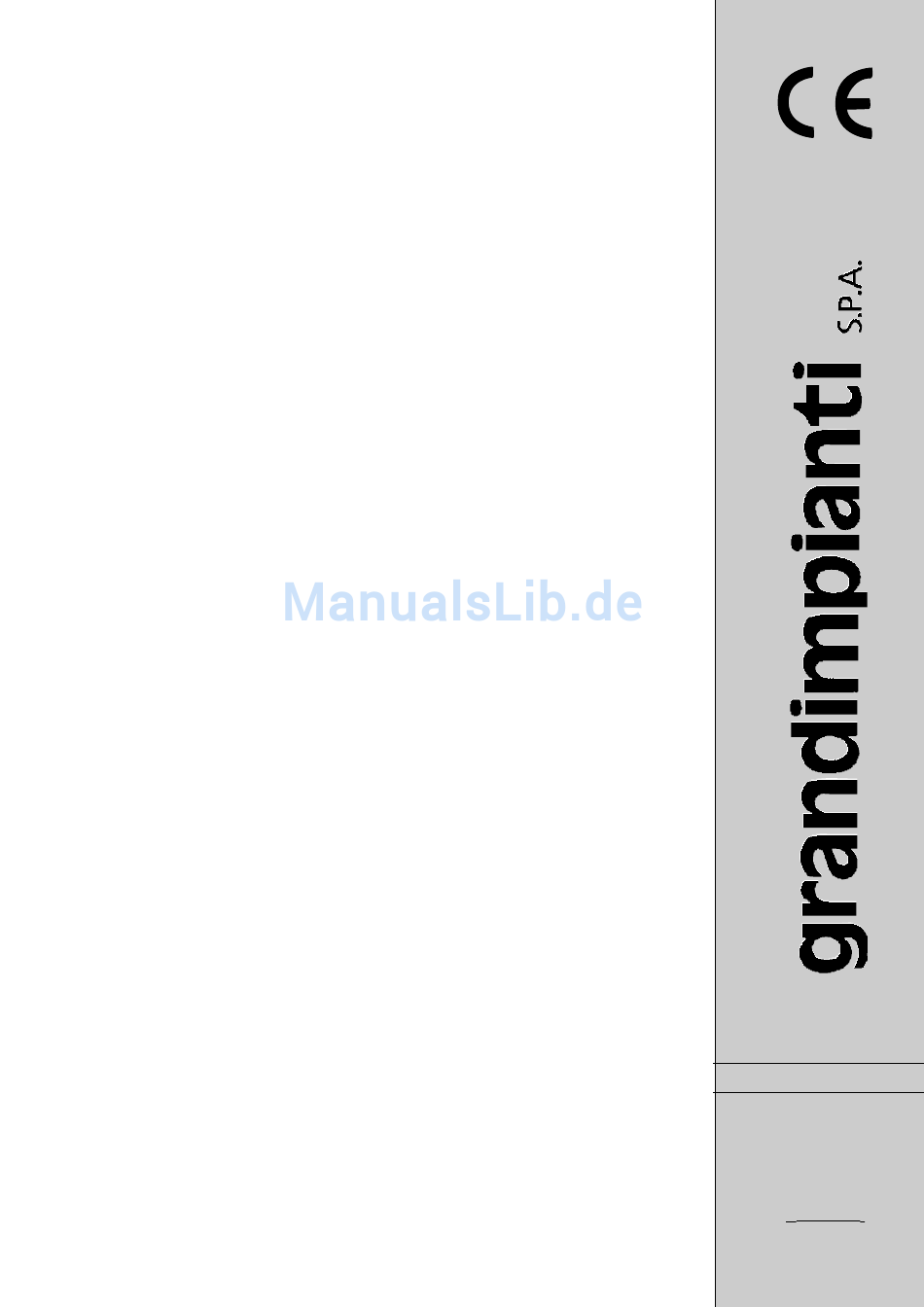

- Seite 1 INSTRUCTIONS FOR INSTALLATION AND USE INSTRUCTIONS POUR L'INSTALLATION ET MODE D'EMPLOI INSTALLATIONS- UND GEBRAUCHSANWEISUNG INSTRUCCIONES PARA LA INSTALACIÓN Y PARA EL USO WR 8 - WR 11 - WR 18 WR 26 - WR 33 LAVATRICE PROGRAMMATORE A CAMME + MICROPROCESSORE...
