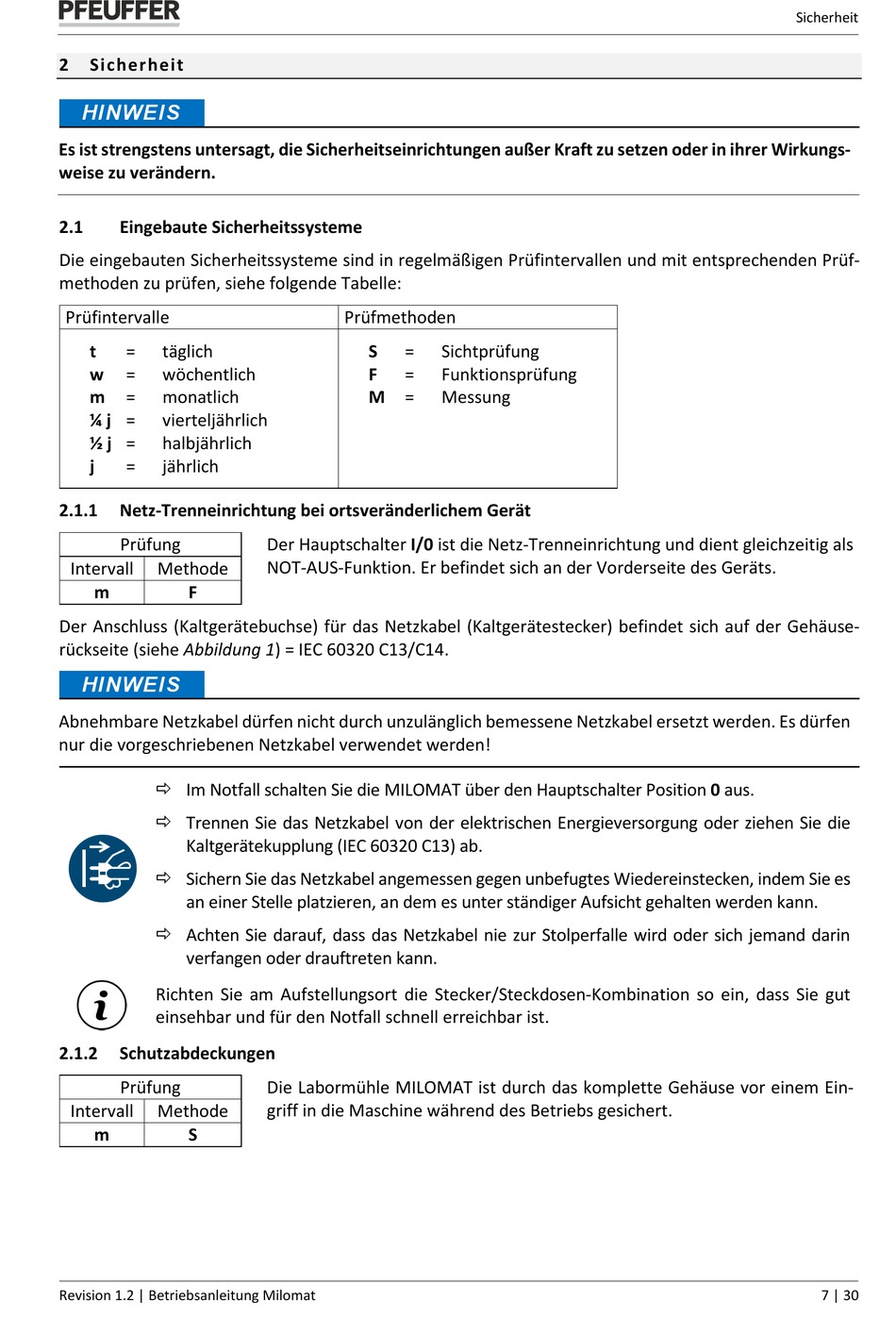

2
Sicher heit
HINWEIS
Es ist strengstens untersagt, die Sicherheitseinrichtungen außer Kraft zu setzen oder in ihrer Wirkungs-
weise zu verändern.
2.1
Eingebaute Sicherheitssysteme
Die eingebauten Sicherheitssysteme sind in regelmäßigen Prüfintervallen und mit entsprechenden Prüf-
methoden zu prüfen, siehe folgende Tabelle:
Prüfintervalle
t
=
täglich
w
=
wöchentlich
m
=
monatlich
¼ j =
vierteljährlich
½ j =
halbjährlich
j
=
jährlich
2.1.1
Netz-Trenneinrichtung bei ortsveränderlichem Gerät
Prüfung
Intervall
Methode
m
F
Der Anschluss (Kaltgerätebuchse) für das Netzkabel (Kaltgerätestecker) befindet sich auf der Gehäuse-
rückseite (siehe Abbildung 1) = IEC 60320 C13/C14.
HINWEIS
Abnehmbare Netzkabel dürfen nicht durch unzulänglich bemessene Netzkabel ersetzt werden. Es dürfen
nur die vorgeschriebenen Netzkabel verwendet werden!
Im Notfall schalten Sie die MILOMAT über den Hauptschalter Position 0 aus.
Trennen Sie das Netzkabel von der elektrischen Energieversorgung oder ziehen Sie die
Kaltgerätekupplung (IEC 60320 C13) ab.
Sichern Sie das Netzkabel angemessen gegen unbefugtes Wiedereinstecken, indem Sie es
an einer Stelle platzieren, an dem es unter ständiger Aufsicht gehalten werden kann.
Achten Sie darauf, dass das Netzkabel nie zur Stolperfalle wird oder sich jemand darin
verfangen oder drauftreten kann.
Richten Sie am Aufstellungsort die Stecker/Steckdosen-Kombination so ein, dass Sie gut
einsehbar und für den Notfall schnell erreichbar ist.
2.1.2
Schutzabdeckungen
Prüfung
Intervall
Methode
m
S
Revision 1.2 | Betriebsanleitung Milomat
Prüfmethoden
S
=
F
=
M
=
Der Hauptschalter I/0 ist die Netz-Trenneinrichtung und dient gleichzeitig als
NOT-AUS-Funktion. Er befindet sich an der Vorderseite des Geräts.
Die Labormühle MILOMAT ist durch das komplette Gehäuse vor einem Ein-
griff in die Maschine während des Betriebs gesichert.
Sichtprüfung
Funktionsprüfung
Messung
Sicherheit
7 | 30
