IC-KP-B5-V23
Technische Daten
8
Technische Daten
8.1

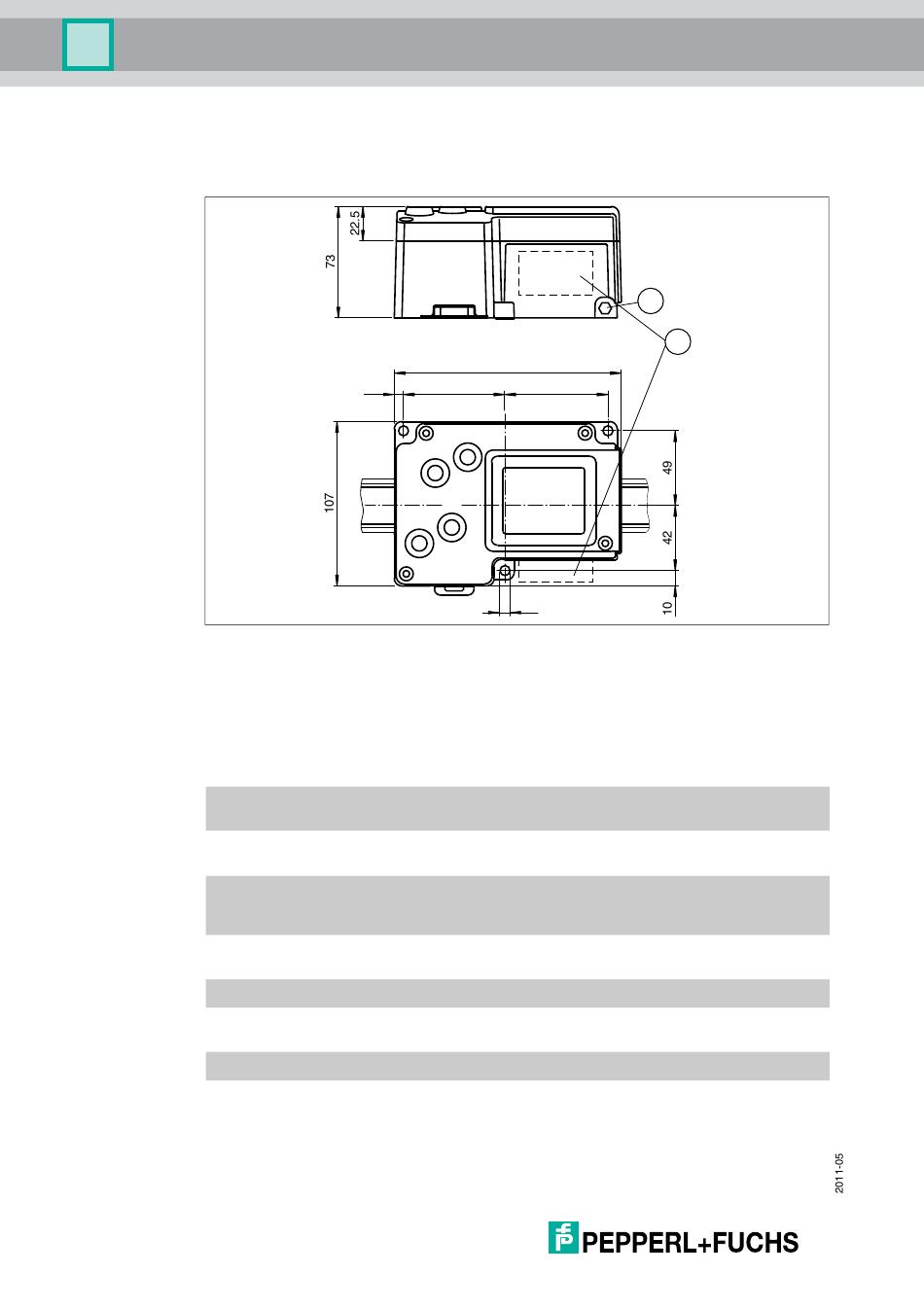

Abmessungen
1
2
8.2
Allgemeine Daten
Allgemeine Daten
Schreib-
/Lesekopfanzahl
Anzeigen/Bedienelemente
LEDs 1, 2, 3, 4
LED PWR/ERR
LED UL
LED RC
LED BA
LED RD
72
6
3
Schutzerde
Anschlussfeld
max. 4
alternativ 2 Schreib-/Leseköpfe und 2 Triggersensoren
Zustandsanzeige für Schreib-/Leseköpfe
grün: Befehl an Schreib-/Lesekopf aktiv
gelb: ca. 1 Sekunde lang, wenn Befehl erfolgreich ausgeführt
grün: Power on
rot: Hardware-Fehler
grün: Voltage Logic. Interface Power ON/OK
grün: Remotebus Check. Ankommender Fernbus Fernbus
richtig angeschlossen; Anschaltbaugruppe nicht im Reset.
grün: Bus Active. Es werden Telegramme übertragen.
gelb: Remotebus Disable. Weiterführender Fernbus ist
abgeschaltet.
148
66
67
2
1
4
6.5
1
2
