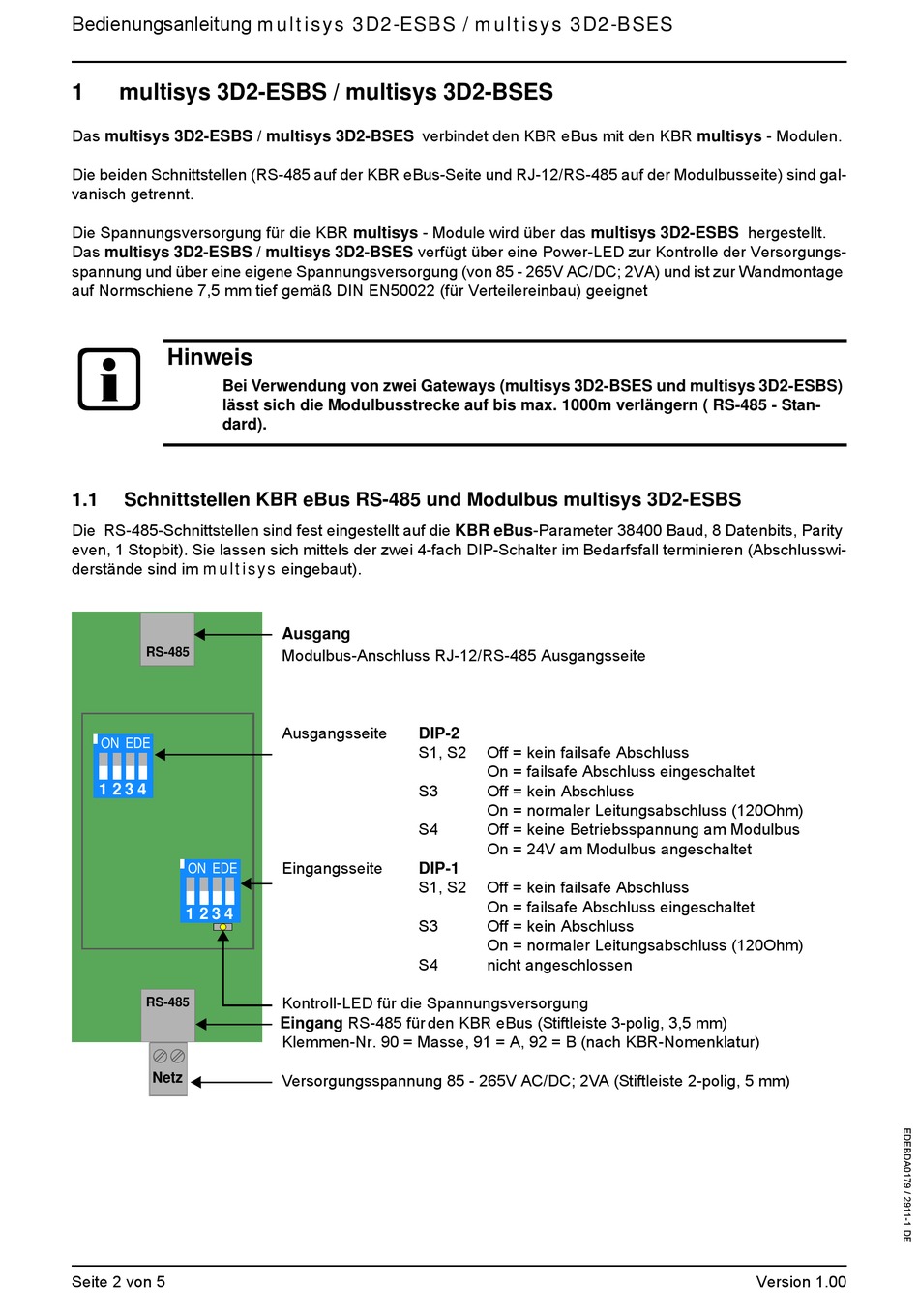

Bedienungsanleitung multisys 3D2-ESBS / multisys 3D2-BSES
1
multisys 3D2-ESBS / multisys 3D2-BSES
Das multisys 3D2-ESBS / multisys 3D2-BSES verbindet den KBR eBus mit den KBR multisys - Modulen.
Die beiden Schnittstellen (RS-485 auf der KBR eBus-Seite und RJ-12/RS-485 auf der Modulbusseite) sind gal-
vanisch getrennt.
Die Spannungsversorgung für die KBR multisys - Module wird über das multisys 3D2-ESBS hergestellt.
Das multisys 3D2-ESBS / multisys 3D2-BSES verfügt über eine Power-LED zur Kontrolle der Versorgungs-
spannung und über eine eigene Spannungsversorgung (von 85 - 265V AC/DC; 2VA) und ist zur Wandmontage
auf Normschiene 7,5 mm tief gemäß DIN EN50022 (für Verteilereinbau) geeignet
b
Hinweis
Bei Verwendung von zwei Gateways (multisys 3D2-BSES und multisys 3D2-ESBS)
lässt sich die Modulbusstrecke auf bis max. 1000m verlängern ( RS-485 - Stan-
dard).
1.1
Schnittstellen KBR eBus RS-485 und Modulbus multisys 3D2-ESBS
Die RS-485-Schnittstellen sind fest eingestellt auf die KBR eBus-Parameter 38400 Baud, 8 Datenbits, Parity
even, 1 Stopbit). Sie lassen sich mittels der zwei 4-fach DIP-Schalter im Bedarfsfall terminieren (Abschlusswi-
derstände sind im multisys eingebaut).
RS-485
ON
EDE
1 2 3 4
ON
EDE
1 2 3 4
RS-485
Netz
Seite 2 von 5
Ausgang
Modulbus-Anschluss RJ-12/RS-485 Ausgangsseite
Ausgangsseite
DIP-2
S1, S2
S3
S4
Eingangsseite
DIP-1
S1, S2
S3
S4
Kontroll-LED für die Spannungsversorgung
Eingang RS-485 für den KBR eBus (Stiftleiste 3-polig, 3,5 mm)
Klemmen-Nr. 90 = Masse, 91 = A, 92 = B (nach KBR-Nomenklatur)
Versorgungsspannung 85 - 265V AC/DC; 2VA (Stiftleiste 2-polig, 5 mm)
Off = kein failsafe Abschluss
On = failsafe Abschluss eingeschaltet
Off = kein Abschluss
On = normaler Leitungsabschluss (120Ohm)
Off = keine Betriebsspannung am Modulbus
On = 24V am Modulbus angeschaltet
Off = kein failsafe Abschluss
On = failsafe Abschluss eingeschaltet
Off = kein Abschluss
On = normaler Leitungsabschluss (120Ohm)
nicht angeschlossen
Version 1.00
