Bedienungsanleitung multisys 3D2-ESBS / multisys 3D2-BSES
1.3
Betriebsarten
Das multisys 3D2-ESBS / multisys 3D2-BSES ist sowohl als Busverstärker zur Leitungsverlängerung als
auch als Sternkoppler zur Realisierung von Stichleitungen einsetzbar.
1.3.1 Busverstärker
Beim Einsatz als Busverstärker muss der Abschlusswiderstand am Eingang und der Abschlusswiderstand am
Ausgang aktiviert sein.
1.3.2 Sternkoppler
Sternnetzwerke sind in RS-485 Netzwerken normalerweise nicht erlaubt. Das multisys multisys 3D2-ESBS
ermöglicht es einen Abzweig zu setzen.
Beim Einsatz als Sternkoppler muss der Abschlusswiderstand am Eingang nicht aktiviert und der
Abschlusswiderstand am Ausgang aktiviert sein.

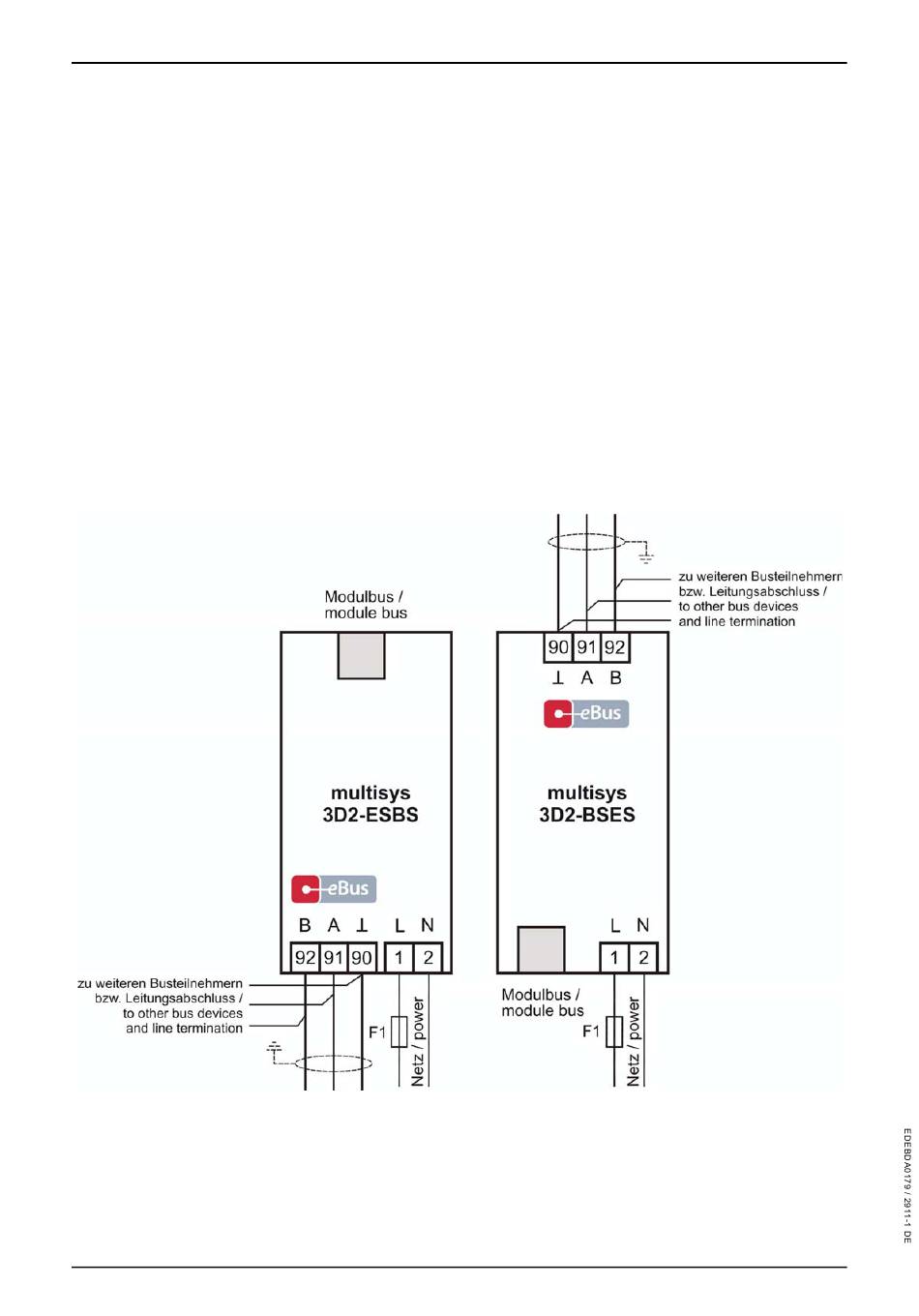

1.4
Anschlussplan
* Spannungsversorung siehe Typenschild.
Seite 4 von 5
Version 1.00
