Bedienungsanleitung multisio 2D2-4AI
1
Funktionsbeschreibung Analogeingangsmodul multisio 2D2-4AI
Die Hardware des multisio 2D2-4AI unterstützt 4 Analogeingänge und 5 LED's .
Mit den 4 analogen Messeingängen können Ströme von 0 bis 20 mA bzw. Spannungen von 0 bis 10 V gemes-
sen werden.
Die 4 Eingangs-LED`s geben Hinweis auf den Zustand der Analogeingänge, die Power-LED zeigt an, ob die
Betriebsspanung anliegt.
Das Modul kann von einem Mastergerät (multisio xD6 (ab 5D6-ESBS-5DI6RO1DO) mit Modulbus oder PC mit
VE über multisys 3D2-ESBS / multisys 3D2-BSES) über die Modulbusschnittstelle angesprochen werden.
Der Master muss das Modul konfigurieren und die vom Modul erfassten Daten zur Weiterverarbeitung aus dem
Modul lesen.
Die Betriebsspannungsversorgung erfolgt über die Modulbusschnittstelle. Das Modul ist alleine nicht lauffähig.
2

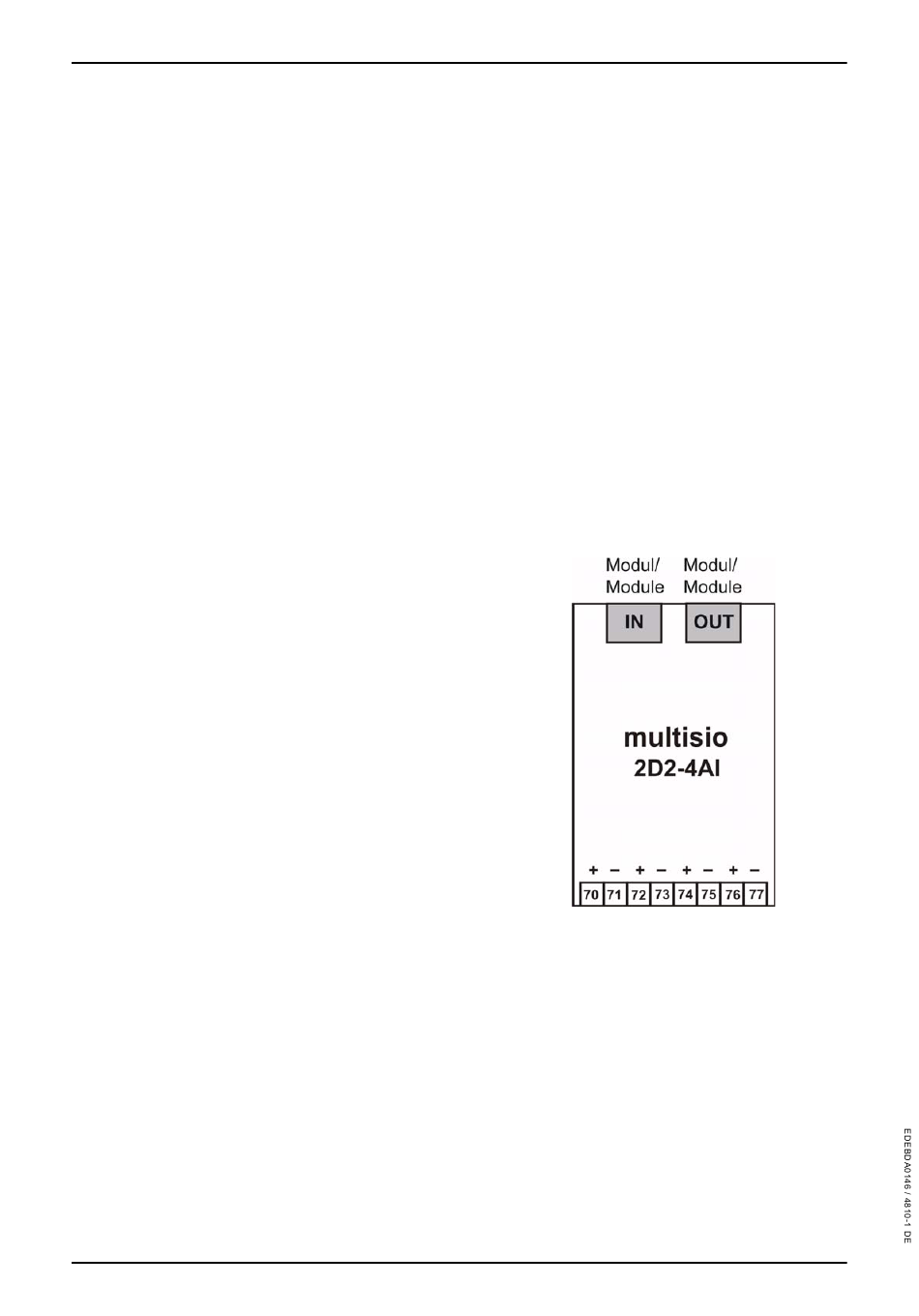

Analogeingangsmodul Anschlussplan
Klemmenbelegung
Klemme 70: Analogeingang 1 +
Klemme 71: Analogeingang 1 -
Klemme 72: Analogeingang 2 +
Klemme 73: Analogeingang 2 -
Klemme 74: Analogeingang 3 +
Klemme 75: Analogeingang 3 -
Klemme 76: Analogeingang 4 +
Klemme 77: Analogeingang 4 -
IN / OUT: Modulbus / Versorgungsspannung
Seite 2 von 5
