Proservo NMS81

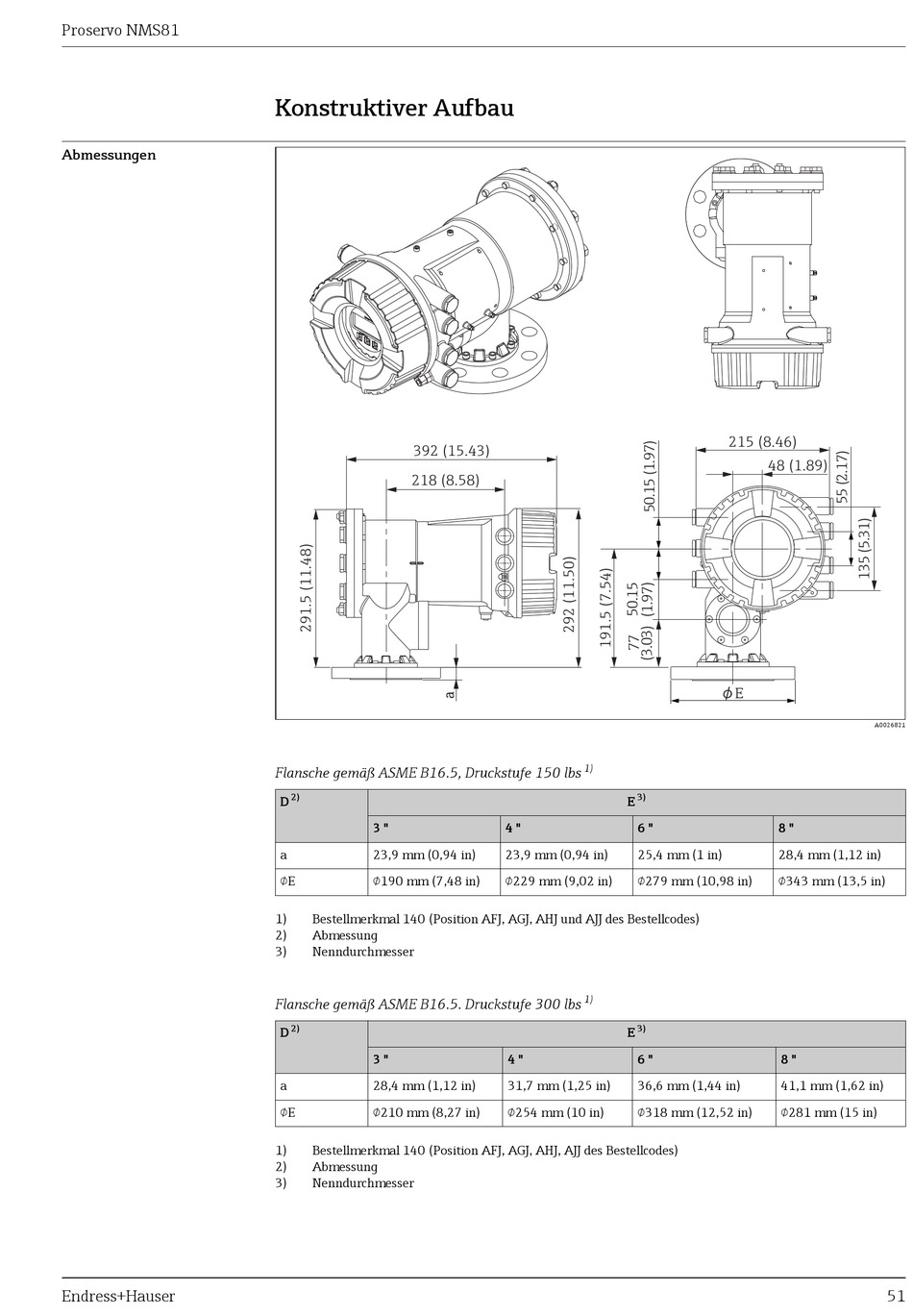

Abmessungen
Endress+Hauser
Konstruktiver Aufbau
392 (15.43)
218 (8.58)
Flansche gemäß ASME B16.5, Druckstufe 150 lbs
2)
D
3 "
a
23,9 mm (0,94 in)
E
190 mm (7,48 in)
1)
Bestellmerkmal 140 (Position AFJ, AGJ, AHJ und AJJ des Bestellcodes)
2)
Abmessung
3)
Nenndurchmesser
Flansche gemäß ASME B16.5. Druckstufe 300 lbs
2)
D
3 "
a
28,4 mm (1,12 in)
E
210 mm (8,27 in)
1)
Bestellmerkmal 140 (Position AFJ, AGJ, AHJ, AJJ des Bestellcodes)
2)
Abmessung
3)
Nenndurchmesser
1)
3)
E
4 "
6 "
23,9 mm (0,94 in)
25,4 mm (1 in)
229 mm (9,02 in)
279 mm (10,98 in)
1)
3)
E
4 "
6 "
31,7 mm (1,25 in)
36,6 mm (1,44 in)
254 mm (10 in)
318 mm (12,52 in)
215 (8.46)
48 (1.89)
φE
A0026821
8 "
28,4 mm (1,12 in)
343 mm (13,5 in)
8 "
41,1 mm (1,62 in)
281 mm (15 in)
51
